数字模拟混合信号温度传感芯片基于半导体PN结正向压降随温度线性变化的物理特性，经信号放大、模数转换（ADC）及内部数字校准补偿，直接输出高精度数字温度值。
核心工作：
敏感传感（模拟前端）：利用CMOS工艺中的寄生双极型晶体管（BJT）或二极管PN结，在恒定电流驱动下，其正向压降（VBE）随温度升高近似线性下降（系数约-2mV/℃），将温度物理量转化为微弱模拟电压信号。
信号调理：内置低噪声放大器或小信号放大电路，将微伏/毫伏级的模拟电压放大至适合采样的电平，部分架构利用带隙基准原理提取正负温度系数电压差（ΔVBE）以提升线性度。
模数转换（ADC）：内置高精度ADC（通常为12-16位），将放大后的模拟电压采样并量化为数字代码，分辨率可达 0.004℃。
数字校准与输出：芯片出厂前通过测试拟合误差曲线，将校准系数存入非易失存储器；内部数字逻辑实时调用系数对原始数据进行补偿计算，最终通过I²C、SPI或单总线等数字接口输出修正后的温度值，无需外部MCU二次校准。

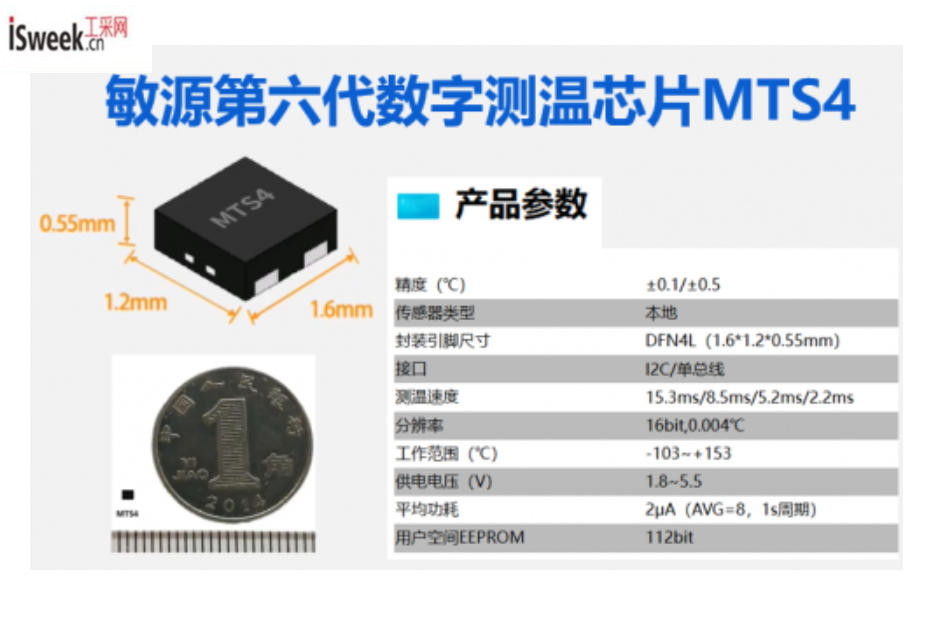

工采网代理的MTS4是敏源传感推出的一款数字模拟混合信号温度传感芯片，测温精度能达到±0.1℃，分辨率高达0.004℃，内置16位ADC。它的测温范围特别宽，从-103℃到+153℃都能测，这意味着它既能应付超低温冷柜，也能适应高温环境 。功耗控制得也很优秀，待机电流低至0.01μA，平均测温电流才2μA左右，用电池供电也能撑很久。它支持I²C和单总线接口，封装尺寸小（DFN4L，1.6x1.2mm），方便集成到各种设备里。
较高测温精度±0.1℃，用户无需进行校准。温度芯片感温原理基于 CMOS 半导体PN节温度与带隙电压的特性关系，经过小信号放大、模数转换、数字校准补偿后，数字总线输出，具有精度高、一致性好、测温快、功耗低、可编程配置灵活、寿命长等优点。
芯片在出厂前经过100%的测试校准，根据温度误差特性进行校准系数的拟合，芯片内部自动进行补偿计算。芯片支持数字I2C通信接口、测温数据内存访问、功能配置等均可通过数字协议指令实现。I2C接口适合高速率的板级应用场景，较高接口速度可达2MHz。
这款温度芯片应用场景挺广，智能穿戴设备、电子体温计、医疗电子设备都能用它。冷链物流和仓储监控也很适合，因为它能扛住超低温环境。热表、气表、水表等计量设备也常用它来做温度补偿和校准。在温室大棚、空调温控系统里也能看到它的身影。

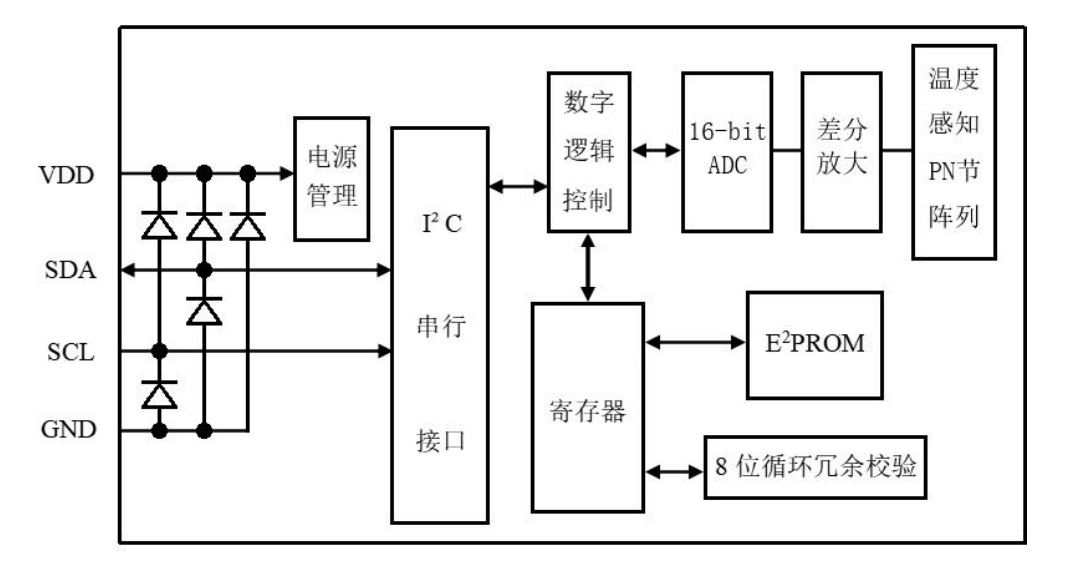

系统框图：
数字温度传感芯片 - MTS4的产品特点：
高精度测量：
测温范围：-103℃至+153℃，覆盖了广泛的温度环境。
精度误差：在典型工作条件下，误差可控制在±0.1℃至±1.5℃之间，确保测量的准确性。
高分辨率：16位输出有符号二进制补码，较低位LSB分辨率为1/256℃，满足高精度测量需求。
灵活的通信接口：
I2C总线协议：支持快速模式，较高频率可达1MHz，方便与微控制器集成。
单总线协议：提供单总线接口选项，适用于需要简化布线和降低成本的应用场景。
丰富的功能配置：
多种测量模式：支持单次测量和连续测量模式，用户可根据实际需求灵活配置。
报警功能：内置高低温报警功能，可配置报警门限，及时响应温度异常。
加热自诊断：通过内置加热电阻，可进行自诊断，确保传感器测温功能正常。
非易失性存储：
E^2PROM存储：提供非易失性存储单元，用于保存配置信息和报警阈值，掉电不丢失。
用户可编程区域：提供10字节用户可编程区域，满足个性化存储需求。
低功耗设计：
待机电流：在空闲状态和周期测量模式下，待机电流极低，适合电池供电设备。
低功耗模式：配置寄存器中包含低功耗模式开关，可进一步降低功耗。
数字温度传感芯片 - MTS4系列提供多种型号（如MTS4、MTS4B、MTS4Z、MTS4W等）适用于不同的应用场景，针对热表、工业、汽车不同领域，校准测试方案可以定制，芯片支持多种封装形式，包括SOP、TSSOP、QFN等，产品PDF规格书、更多信息可联系工采网“在线客服”
