数字温度传感芯片是将温度物理量直接转换为数字信号输出的器件，核心是“感知温度—转换电信号—数字化处理”。将温度敏感元件（如PN结）、模数转换器（ADC）及数字接口电路集成于单一芯片，能直接将温度物理量转换为遵循特定通信协议（如1-Wire、I²C、SPI）的数字信号输出。该类传感器具有精度高、抗干扰能力强、易于与微处理器连接及组网等优点。它广泛应用于工业控制、消费电子、环境监测及物联网等领域，是现代测温系统的关键组件。
工采网代理的MY18E20是敏源推出的TO-92直插封装1-Wire单总线测温芯片，引脚、协议完全兼容DS18B20，可直接国产化替代无需改板改程序。芯片采用CMOS PN结带隙测温架构，出厂全流程校准，-10℃~+85℃区间测温精度 ±0.5℃，全量程 - 55℃~+125℃较大误差仅±1.5℃。经过小信号放大、模数转换、数字校准补偿后，数字总线输出，具有精度高、一致性好、测温快、功耗低、可编程配置灵活、寿命长等优点。
内置9~14bit可配置 ADC，标准版本默认12bit（0.0625℃分辨率）支持500ms标准转换；仅单根GPIO即可实现多点远距离组网，总线长500米，单条线路较多挂载100颗芯片；片载E2PROM，存储唯一64bit芯片ID、高低温报警阈值，断电参数永久保存。供电1.8V~5.5V，微安级超低待机功耗，适配电池供电测温设备。
温度芯片在出厂前经过100%的测试校准，根据温度误差特性进行校准系数的拟合，芯片内部自动进行补偿计算。为了简化系统应用，芯片的ID搜索、测温数据内存访问、功能配置等均基于数字单总线协议指令，上位机微处理器只需要一个GPIO端口便可进行读写访问。单总线通信接口通过共用一根数据总线来实现多节点传感采集与组网的低成本方案，传输距离远、支持节点数多，便于空间分布式传感组网。

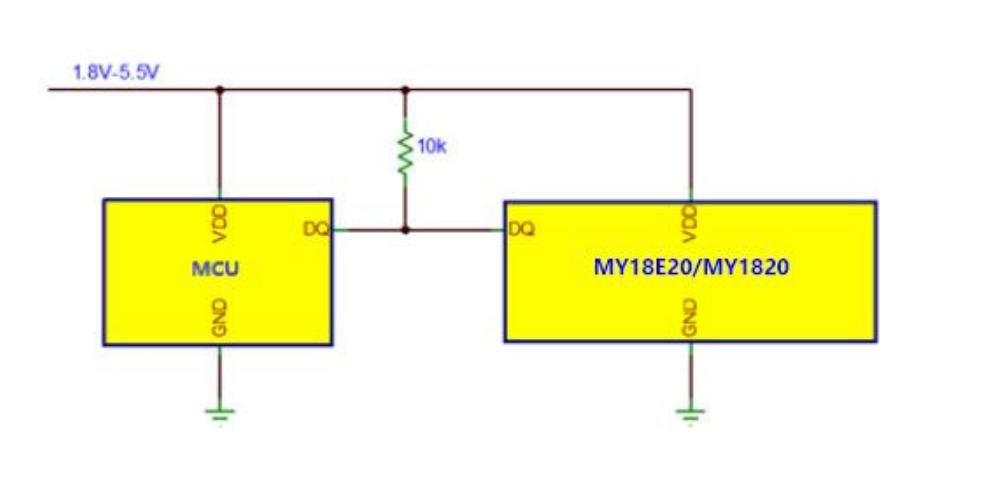

典型应用电路：
数字温度传感芯片 - MY18E20的特性：

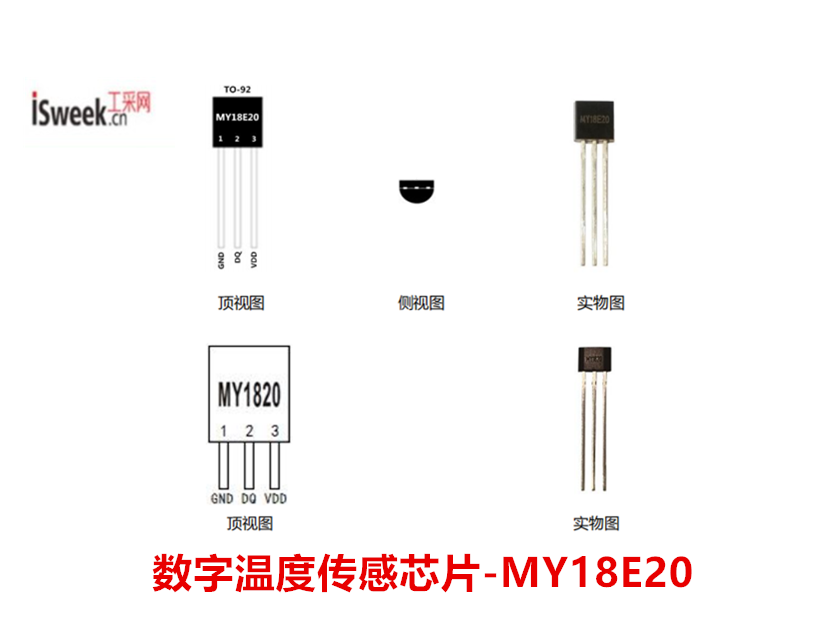

标准TO-92三引脚直插封装，Pin to Pin兼容DS18B20，国产化平替首选
测温范围：-55℃ ~ +125℃；-10~85℃精准区间误差±0.5℃
ADC分辨率软件可配：9/10/11/12/14bit,12bit分辨率0.0625℃
标准版转换时长500ms，快速型号MY18E20-15仅15ms
单总线1-Wire通信，单MCU IO实现多点分布式测温
长线传输：总线较长500米，单总线较大支持100节点
每颗芯片独有64bit ROM序列号，多点独立寻址不冲突
内置E2PROM，可自定义高低温报警阈值，擦写5万次、保存10年
超低功耗：5V待机仅0.2μA，1Hz测温平均电流5μA
宽电压供电1.8V~5.5V，家电、工业、电池设备通用
电气参数：
供电电压：1.8V ~ 5.5V
测温区间：-55℃ ~ +125℃
-10~85℃测温精度：±0.5℃
全温较大误差：±1.5℃
默认ADC位数：12bit，0.0625℃
较高14bit分辨率：0.0125℃
标准转换周期：500ms
快速型号转换周期：15ms
5V典型待机电流：0.2μA
测温峰值电流：350μA
总线较大长度：500 米
单总线较大节点：100颗
MY18E20内置非易失性E2PROM存储单元，可用于保存芯片ID号、高低温报警阈值、温度校准修正值以及用户自定义信息。提供多种封装样式的单总线接口0.5℃数字温度芯片，以满足客户不同使用场景需求，如表贴型M601B DFN8封装（2*2*0.55mm）、M1601B SOT23-3封装（2.9*2.8*1.1mm）、MTS01B DFN8封装（2.5*2.5*0.75mm），小直插型MY1820 TO92S封装、M1820 TO92S封装等。产品广泛应用在板级监控、环境温度、智能家电、智能家居、消费电子等领域。样品测试、多点测温项目方案对接，获取可联系“在线客服”
