MY18E20是敏源推出的TO-92直插封装 1-Wire 单总线测温芯片，引脚、协议完全兼容 DS18B20，可直接国产化替代无需改板改程序。芯片采用 CMOS PN 结带隙测温架构，出厂全流程校准，-10℃~+85℃区间测温精度 ±0.5℃，全量程 - 55℃~+125℃最大误差仅 ±1.5℃。

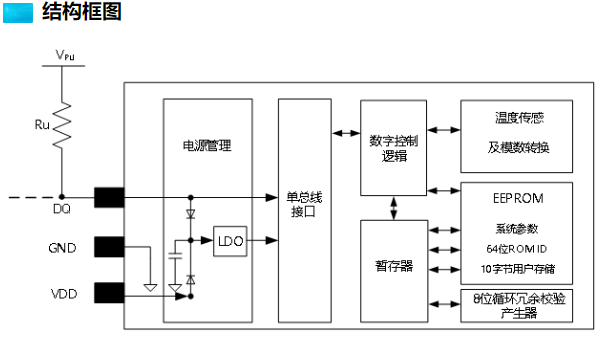

内置 9~14bit 可配置 ADC，标准版本默认 12bit（0.0625℃分辨率）支持 500ms 标准转换；仅单根GPIO 即可实现多点远距离组网，总线最长500 米，单条线路最多挂载100 颗芯片；片载 E2PROM，存储唯一 64bit 芯片 ID、高低温报警阈值，断电参数永久保存。供电 1.8V~5.5V，微安级超低待机功耗，适配电池供电测温设备。
产品特性

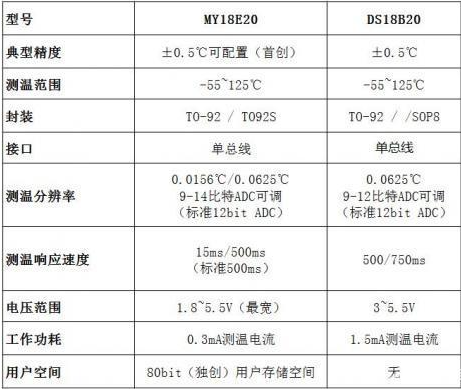

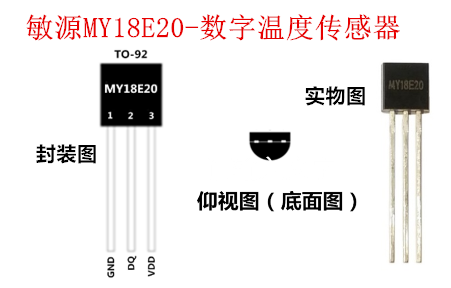

1. 标准 TO-92 三引脚直插封装，Pin to Pin 兼容 DS18B20，国产化平替首选
2. 测温范围：-55℃ ~ +125℃；-10~85℃精准区间误差 ±0.5℃
3. ADC分辨率软件可配：9/10/11/12/14bit,12bit分辨率 0.0625℃
4. 标准版转换时长 500ms，快速型号 MY18E20-15 仅 15ms
5. 单总线 1-Wire 通信，单 MCU IO 实现多点分布式测温
6. 长线传输：总线最长 500 米，单总线最大支持 100 节点
7. 每颗芯片独有 64bit ROM 序列号，多点独立寻址不冲突
8. 内置 E2PROM，可自定义高低温报警阈值，擦写 5 万次、保存 10 年
9. 超低功耗：5V 待机仅 0.2μA，1Hz 测温平均电流 5μA
10. 宽电压供电 1.8V~5.5V，家电、工业、电池设备通用
电气参数
■ 供电电压：1.8V ~ 5.5V
■ 测温区间：-55℃ ~ +125℃
■ -10~85℃测温精度：±0.5℃
■ 全温最大误差：±1.5℃
■ 默认ADC位数：12bit，0.0625℃
■ 最高 14bit 分辨率：0.0125℃
■ 标准转换周期：500ms
■ 快速型号转换周期：15ms
■ 5V 典型待机电流：0.2μA
■ 测温峰值电流：350μA
■ 总线最大长度：500 米
■ 单总线最大节点：100 颗
单总线组网优势
1. 极简硬件：仅需 1 路 MCU GPIO，搭配 1K~4.7K 上拉电阻即可组网
2. 远距离布线，管道、大棚、机房长线测温方案友好
3. 独有芯片 ID，多点独立读取，不会数据冲突
4. 专用报警检索指令，一键批量查找超温传感器
5. 固件无需大幅修改，直接兼容原有 DS18B20 驱动代码
典型应用场景
- 白色家电：空调、热水器、冰箱水温 / 环境测温
- 智慧农业：温室大棚、水产养殖多点温度采集
- 工业设备：管道、机柜、PLC 分布式温控采集
- 仪器仪表：温度记录仪、巡检测温设备
- 楼宇暖通：机房、供暖管道长线测温监测
ISweek工采网授权代理商可提供MY18E20完整规格书、单总线标准原理图、PCB 布线建议、寄存器配置说明；样品测试、多点测温项目方案对接，获取可联系“在线客服”
