户外烧烤和智能厨电市场对精准测温、无线便携及长续航能力的要求不断提升，针对这一市场趋势，敏源传感推出基于T117WPlus高精度数字温度芯片与低功耗蓝牙MCU的无线烤肉探针方案，将专业级温控融入，实现实时温控与持久续航的完美平衡；方案可广泛应用于户外无线烤肉针、嵌入式烤箱探针及智能料理机等测温场景。
该方案依托T117WPlus芯片特性优势，在温区（50℃~80℃）实现±0.1℃的测温精度，全温区（-10℃~+100℃）精度达±0.5℃。同时，芯片支持I²C通信协议、提供4个可配置IIC地址实现级联测温，并具备nA级超低待机功耗；有效解决了传统烤肉探针单点测温精度不足、续航时间短、模拟信号抗干扰能力差以及量产校准复杂等行业痛点。
方案主要特性
1. 高精度测温——±0.1℃核心温区精度
在烤肉场景中，50℃80℃是决定肉类从三分熟到全熟的关键温度区间，测温精度直接关系烹饪成败。T117WPlus在+50℃+80℃范围内测温精度高达±0.1℃，在0℃~+90℃宽温区内精度为±0.3%，可完整覆盖食材预热、慢烤到静置的全过程。
芯片出厂前已100%完成校准，客户端无需额外校准，内置16-bit ADC提供0.004℃的温度分辨率，能够敏锐捕捉微小温度变化，精准判断温度拐点，避免烤焦或熟度不足的问题。
2. I²C多地址级联，还原食材温度场分布

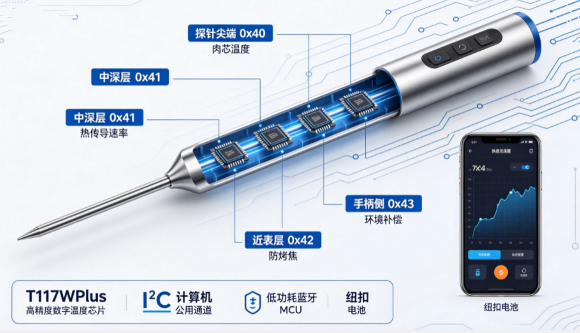

传统烤肉探针多为单点测温，仅能检测单一位置温度，无法反映整块食材内部温度梯度，容易导致外熟里生。本方案基于T117WPlus的I²C数字接口，仅需一组SDA+SCL信号线即可挂载最多4颗芯片，实现四通道独立测温，无需额外配置多路复用器；四颗芯片沿探针轴向排布，分工明确：
探针最尖端（地址0x40）：监测肉芯核心温度，是熟度判定的核心依据；
距尖端1~2cm处（地址0x41）：测量肉芯中深层温度，监测热量传导速率；
距尖端3~5cm处（地址0x42）：检测肉芯近表层温度，防止表层烤焦；
探针手柄侧（地址0x43）：采集环境或炉腔温度，辅助计算加热效率并进行温度补偿。
多点测温能完整还原食材内部的温度梯度分布，结合算法可精准预测整体熟度。
3. 超低功耗设计，满足无线便携需求
蓝牙烤肉探针多采用纽扣电池供电，续航能力是核心体验指标。T117WPlus从芯片底层实现了极致低功耗：待机电流低至0.01μA（10nA），测温峰值电流仅360μA。在单次测量模式下，1秒采样周期时平均工作电流仅2μA（AVG=8）配合动态采样策略——预热阶段1秒/次、常规烧烤3秒/次、保温阶段10秒/次——平均功耗可进一步降至1μA以内。
此外，利用芯片的ALERT报警引脚，可在温度达到阈值时唤醒MCU，以T117WPlus的50μA待机功耗替代MCU的mA级功耗，进一步降低整体能耗。以120mAh纽扣电池为例，四通道连续测温续航可达15小时以上，足以满足多次户外烧烤的使用需求。
4. 标准数字总线，易组网、易量产、抗干扰强
T117WPlus采用标准I²C数字总线协议，相比传统模拟NTC方案具备显著的工程优势。四通道仅需2根信号线加电源和地线，探针内部布线简洁，适配细长型探针结构；最高支持1MHz通信速率，完美兼容Nordic nRF52、ESP32等主流蓝牙MCU，无需专用外设；数字信号传输的抗干扰能力远强于模拟电压信号，适配烤箱、烤炉等强电磁、高温环境，温度读数稳定无漂移；芯片出厂自带校准，免去客户端逐点校准的繁琐工序，标准总线驱动通用性强，开发周期短。

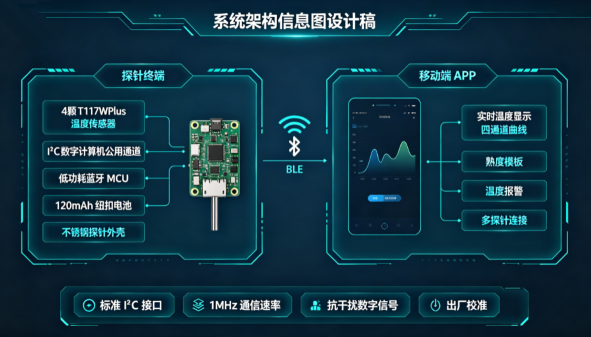

三、系统整体架构
方案由探针终端与移动端两部分组成：
探针终端：集成4颗T117WPlus温度传感器、低功耗蓝牙MCU、纽扣电池及不锈钢探针外壳，完成温度采集、数据处理与蓝牙无线传输。传感器沿探针轴向依次排布在FPC或PCB上，采用总线并联式布线，从尖端到手柄依次为核心测温点、中深层测温点、近表层测温点及环境测温点，所有芯片共用同一组I²C总线与电源，结构紧凑，适配φ3~φ5mm的细探针尺寸。
移动端：手机或平板APP负责接收温度数据，实现实时显示、熟度预设、报警提醒及历史曲线记录等功能。

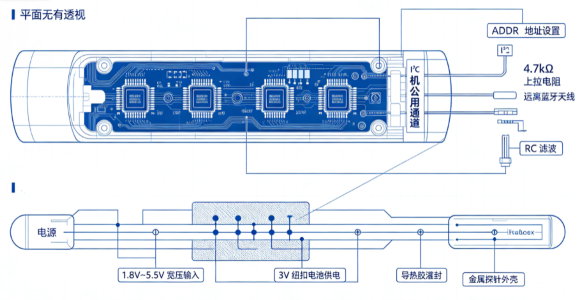

四、关键硬件设计要点
I²C总线硬件设计：通过ADDR引脚硬件接法设置4个从机地址（0x40/0x41/0x42/0x43），确保地址唯一无冲突；400kHz通信速率下推荐使用4.7kΩ上拉电阻，靠近MCU端布置；I²C走线应远离蓝牙天线区域，可用RC滤波设计过滤毛刺，强干扰场景下可将速率降至100kHz以提升稳定性。
低功耗电源设计：采用3V纽扣电池供电，匹配芯片1.8V~5.5V的宽压输入特性；蓝牙发射与温度采集分时执行，避免峰值电流叠加，有效延长电池寿命。
热设计考量：芯片焊盘内部采用镍钯金引线架构，金属导热速度优于塑封壳，电路板上芯片焊盘背面应与探针金属外壳紧密贴合，并使用高导热系数的导热胶灌封，以保证热传导效率、降低测温滞后；各测温点之间预留隔热间隙，避免轴向热传导导致的测温偏差。
五、软件功能实现
探针端固件逻辑：MCU上电后配置I²C接口，按IIC地址依次发出软复位指令，确保数据装载正确；根据烹饪阶段动态调整采样频率，轮询读取4通道温度数据并做基础滤波处理；利用ALERT引脚硬件中断，温度达到预设目标值时触发MCU唤醒，无需轮询监测，有效降低功耗；T117WPlus在采集间隙自动进入待机模式，MCU蓝牙按需广播数据。
移动端APP功能：实时显示四路温度数值与温度变化曲线；内置牛排、羊排、鱼类、禽类等食材熟度模板，支持自定义目标温度；提供温度达标提醒与超时报警，支持后台推送；支持多探针同时连接，适配多食材同时烹饪的场景。
六、核心性能参数
● 测温通道数：4路（单I²C总线直连）
● 核心测温精度：±0.1℃ @ 50℃~80℃
● 测温范围：-103℃ ~ +153℃
● 温度分辨率：0.004℃（16bit）
● 通信方式：蓝牙BLE + I²C数字总线
● 传感器待机电流：10nA
● 典型续航：≥15小时（120mAh电池）
● 传感器封装：DFN6L（2×2×0.75mm）
七、方案价值总结
本方案基于敏源T117WPlus芯片，以标准数字总线为基础，实现了高精度、多点位、低功耗的无线烤肉测温方案。对终端用户而言，精准多点测温提升了烹饪成功率，长续航能力适配户外使用场景；对设备厂商而言，标准数字接口开发简单、出厂校准免去客户端调试麻烦，量产一致性高，BOM成本优于“模拟NTC+多路ADC”方案，可快速落地差异化的智能测温产品。
敏源传感提供T117WPlus完整数据手册与硬件设计指南、标准I²C通用驱动代码（适配主流MCU平台）样片与开发板可通过授权代理商ISweek工采网“在线客服”获取。
