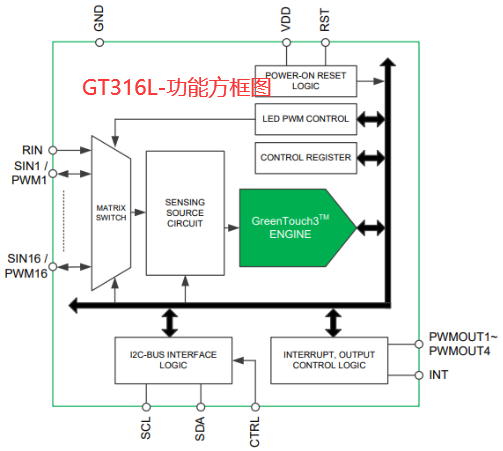

GT316L是韩国GreenChip基于GreenTouch3™触控算法引擎的16通道电容触控芯片，支持16路SIN通道复用，既可以作为触摸感应检测输入，也可以配置成LED PWM调光输出，实现触控检测与灯光驱动二合一，可节省额外LED驱动器件；芯片内置模拟补偿、多级数字噪声滤波、智能自适应自动校准，内置 CS/EFT 抗干扰增强内核，面对 EMC 电磁干扰、温湿度变化、电源电压波动等复杂工况，依旧保持触摸稳定，不易发生误触发、跳键。
GT316L电容式触摸芯片供电电压范围：1.8V‑5.5V，提供QFN‑28L (4×4mm)、TSSOP‑30L两种封装，采用标准 I2C 通信总线，CTRL 引脚硬件切换 I2C 从机地址，支持两颗芯片挂载同一I2C总线拓展通道；拥有4路独立25mA灌电流PWMOUT输出，硬件INT中断输出，非常适合智能门锁、家电操作面板、背光遥控器、多媒体设备等多按键带灯光指示的触控产品。
产品特性
● 16 路复用通道：支持触摸感应采集 / PWM LED 调光输出
● GreenTouch3™触控引擎，集成模拟补偿、数字噪声滤波、智能自动灵敏度校准
● 内置CS/EFT增强抗干扰，抵抗EMC、EMI、温湿度、电压漂移，潮湿环境不误触跳键
● I2C 通信接口，CTRL 引脚切换两组 I2C 地址，支持两颗芯片并联拓展通道数量
● 4 路独立 25mA 灌电流 PWMOUT，可直接驱动 LED 负载
● INT 硬件开漏中断输出，触摸事件触发拉低，降低 MCU 轮询开销
● PWM 支持 32 级亮度调光，可实现 LED 渐变灯光效果
● 待机电流 (最低)9.6μA @3.3V，扫描周期≈800ms
● 支持1.8V ~ 5.5V 单电源供电，兼容3.3V和 5V系统
● 内部 + 外部 RST 双路复位，上电自动初始化
● 全部触摸、PWM、中断参数均可通过寄存器软件配置
● 双封装可选：QFN‑28L（4×4mm 小型贴片）、TSSOP‑30L
● RoHS 环保合规，工业级工作温区‑40℃ ~ +85℃
典型应用领域
● 智能家居：智能门锁触控面板、带指示灯墙壁触摸开关
● 遥控产品：多按键红外触控遥控器，按键背光指示
● 家用电器：冰箱、空调、空气净化器、微波炉触控操作面板
● 多媒体设备：电视、数码相框、家庭影院人机交互面板
● 便携数码：导航仪、数码相机触控按键
● 消费电子：照明控制面板、游戏玩具触控交互

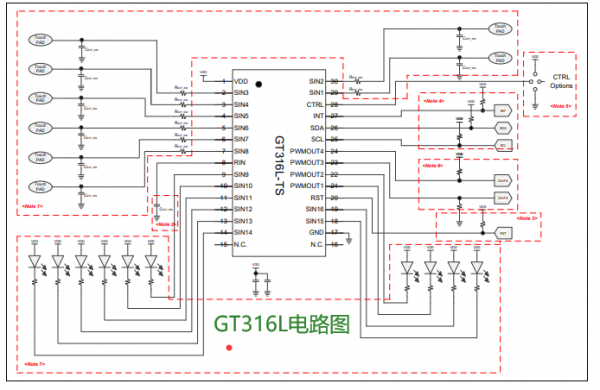

GT316L是一款集高抗干扰、低功耗、多功能I/O、灵活通信于一体的电容式触摸，无论是家用电器、便携设备，还是多媒体终端，都能提供稳定、可靠的触摸交互体验，如需获取完整的数据手册、参考电路或驱动代码，样品申请可联系授权代理商（工采网）“在线客服”
