GT316L是韩国绿芯GreenTouch3系列多功能电容触控传感器，集成16路触控检测通道，支持触控检测与 LED PWM 驱动复用，可同时实现多按键触控 + 灯光调光，内置 GreenTouch3 专用抗干扰算法，搭载模拟补偿、数字滤波、自动灵敏度校准电路，具备优秀 CS/EFT 抗干扰能力，温湿度、电压波动、电磁干扰环境下不误触。
该芯片供电支持 1.8V~5.5V 宽单电源，采用 I²C标准通信，可通过 CTRL 引脚切换设备地址，支持两颗芯片挂载同一总线扩展按键数量；提供 QFN28、TSSOP30 两种贴片封装，工业级稳定性能，适配家电、遥控器、智能门锁、便携数码等全触控类产品。
产品优势
1、16 路复用通道 SIN1~SIN16：可软件切换电容触控输入 / 32阶 LED 调光输出，二合一复用设计，省去独立背光驱动 IC
2、专业抗干扰触控引擎：内置模拟补偿、数字滤波、自动灵敏度校准，抗 CS/EFT 电磁干扰，温湿度漂移自动补偿
3、完整灯光驱动能力：16 路复用 PWM（单路最大10mA）+4 路独立大功率 PWMOUT 输出（单路 25mA 灌电流）32 级亮度可调。
4、多级低功耗架构：最低 13μA 静态电流，多档位扫描周期可配置，适配电池供电产品
5、完善复位体系：内置 POR 上电复位，外加 RST 硬件复位引脚，运行稳定
6、INT 中断输出：触控变化主动触发中断，减少 MCU 轮询资源消耗
7、I2C 总线灵活扩展：CTRL 引脚切换 0xB0/0xB2 两种从地址，双芯片并联扩展通道
8、高可靠性防护：HBM ±8kV 静电防护，全引脚内部上下拉电阻
电气参数：
■ 供电电压 ：1.8V ~ 5.5V 单电源
■ 触控通道 ：16路复用 SIN 通道
■ 独立大功率输出：PWMOUT1~4，单路25mA 灌电流
■ LED 调光等级：32 级线性 PWM 亮度调节
■ I2C 速率：标准 100kHz / 快速 400kHz
■ 典型待机功耗：13~75μA（可配置扫描周期）
■ ESD 防护等级：HBM ±8000V
■ 最小检测电容变化：0.1pF
■ 工作温度：-40℃ ~ +85℃

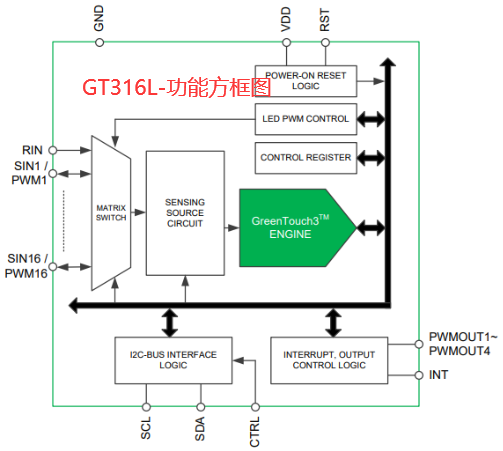

功能模块说明
1）电容触控检测系统
● 支持单触控 / 多点触控模式软件切换；
● 每通道独立 60 档灵敏度寄存器配置；
● 可配置检测频率 1MHz~10.4MHz，自由平衡速度与功耗；
● 支持触摸超时自动复位，防止异物长按误触发；
● RIN 参考引脚匹配电极寄生电容，消除基线漂移。
2 ）双路径 LED 调光系统
● SIN 复用 PWM：16 通道共享，单路最大 10mA，32 级调光；
● 独立 PWMOUT 输出：4 路专属大功率输出，25mA 灌电流，可配置高低有效极性；
● 全部 PWM 寄存器通过 I2C 实时调节亮度，无需外部调光芯片。
3）I2C 通信与中断机制
● CTRL 引脚三种接法切换芯片 I2C 地址，支持双芯片同总线；
● INT 中断引脚两种模式：脉冲触发 / 电平保持；
● 检测到触摸自动拉低中断，MCU 仅中断时读取数据，降低资源占用。
4）复位与电源管理
● 内置 POR 上电复位，RST 外部低电平手动复位；
● 多级低功耗休眠模式，空闲自动降低扫描频率；
● 可自定义扫描间隔 1ms~1650ms，功耗按需调节。
典型应用场景
1、白色家电：空调、洗衣机、空气净化器、微波炉触控面板
2、智能安防：室内智能门锁触控按键、门禁控制面板
3、便携数码：遥控器、播放器、车载导航、数码相机操作区
4、影音设备：电视、机顶盒、数码相框、家庭音响控制面板
5、照明产品：触摸调光开关、多键氛围灯控制器
6、消费电子：游戏手柄、儿童玩具、小型工控操作面板
提供完整规格书、标准应用原理图、PCB 布线指南、寄存器配置手册；样品申请、硬件调试、项目方案对接，可联系授权代理商【ISweek工采网】
