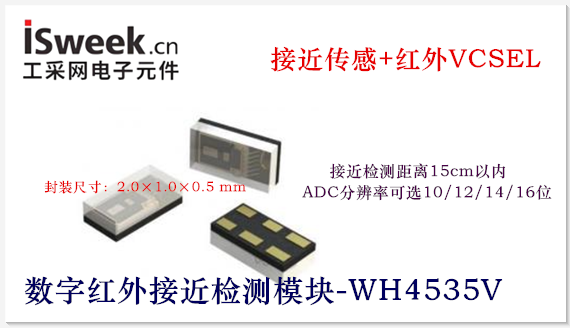

WH4535V是一款全集成的光感测模块，内部集成了高性能接近传感器与高效率 940nm红外VCSEL光源，采用微型光学 LGA 封装，尺寸为2.0mm × 1.0mm × 0.5mm，支持1.7mm圆形传感器开孔设计，非常适用于紧凑型消费电子设备，如真无线立体声耳机、智能眼镜、智能手表等等。
WH4535V在感知精度与抗干扰能力上实现双重突破，可有效屏蔽环境光干扰，精准捕捉反射红外光信号，有效抑制太阳光、室内灯光中的红外成分，串扰与背景光消除分辨率达到 2²⁰（约 100 万级）使接近检测在多变光照下保持稳定。
一、强大接近检测能力
内置 940nm 光学滤波器，有效抑制环境光干扰
高串扰和环境光消除能力，分辨率等效于 2²⁰
ADC 分辨率可选：10/12/14/16 bit
VCSEL 驱动电流：12mA
接近检测距离：15cm（18%反射灰卡）

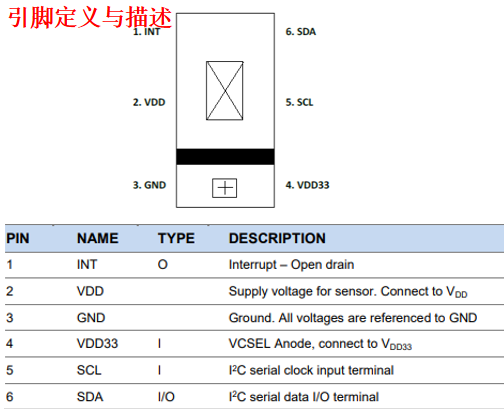

二、电源与接口
传感器供电 VDD：1.6V ~ 2.0V（典型 1.8V）
VCSEL 供电 VDD33：2.9V ~ 4.5V（典型 3.3V）
I²C 总线：1.8V 电平，快速模式 400kHz
中断引脚：开漏输出，可配置高低阈值触发
三、超低功耗
总工作电流：<10μA @100ms & 10bit
空闲模式电流：0.7μA
睡眠模式电流：0.7μA
四、寄存器与可编程控制
中断控制：可配置接近检测的高低阈值中断。
串扰消除：支持 CTC（Crosstalk Cancellation）增益与步长控制。
基线调节：可设置接近检测基线与阈值。
软件复位：支持通过寄存器 0x84 软件复位。
产品标识：只读寄存器提供产品 ID（0x1E）与版本 ID（0x1F）
典型应用
真无线立体声耳机：入耳检测、佩戴状态识别
智能眼镜：佩戴感应、贴近唤醒
智能手表：手腕佩戴检测、手势接近识别
WH4535V 以超小尺寸、超低功耗和强大的接近检测能力，为空间受限的可穿戴和音频设备提供接近感应解决方案，其内置 940nm VCSEL 和光学滤波器，可有效抵抗环境光干扰，确保在各种光照条件下都能稳定、精确地检测物体接近，如需获取完整规格书、参考设计或样品支持，可联系工采网“在线客服”
