指纹识别芯片的核心，就是把你手指上“凹凸不平的纹路”变成一个只有你能解锁的“数字密码”。它主要分三步：采集指纹图像、提取特征点、比对验证身份。
屏下指纹识别技术主要通过光学和超声波两种原理实现。光学式指纹识别利用光的反射成像原理，当手指按压屏幕时，OLED屏幕发出光线照亮指纹，反射光透过屏幕像素间隙被下方的传感器接收并形成2D指纹图像进行比对。超声波式指纹识别则通过传感器向手指表面发射超声波，利用指纹纹理对声波吸收、反射的差异构建出3D指纹图像进行识别。
另外，现在的指纹芯片不光是“认纹路”，还普遍带有活体检测功能。电容式和超声波方案能感知皮肤下的导电性和血液流动，普通的硅胶假指纹或照片很难骗过它们。
由工采电子代理的指纹芯片 - P1032BF1是一款基于ARM Cortex-M3的单片机，专为Wi-Fi /蓝牙通信控制而设计；能够实现指纹的图像采集、特征提取、特征比对，可应用于智能锁；支持大型程序代码和拥有大型嵌入式SRAM，也可用于一般的MCU应用。
Cortex-M3加入了类似于8位处理器的内核低功耗模式，支持3种功耗管理模式：通过一条指令立即睡眠；异常/中断退出时睡眠；深度睡眠。使整个芯片的功耗控制更为有效。
P1032BF1是一个CMOS设备。输入信号上的浮动电平导致设备运行不稳定，电流消耗异常。上拉或下拉电阻应适当用于输入或双向引脚。ARMCortex-M3内核的预取部件具有分支预测功能，可以预取分支目标地址的指令，使分支延迟减少到一个时钟周期。
P1032BF1为湿敏感元器件；湿气敏感等级为3级，支持3.3V至5V电源；采用QFN32-5x5mm封装；嵌入式POR、LVD、WDG,32.768KHz振荡器用于系统锁相环和RTC,1到30MHz时钟输入系统锁相环,内部48MHz工厂裁剪RC。

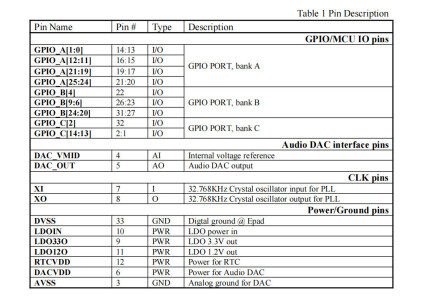

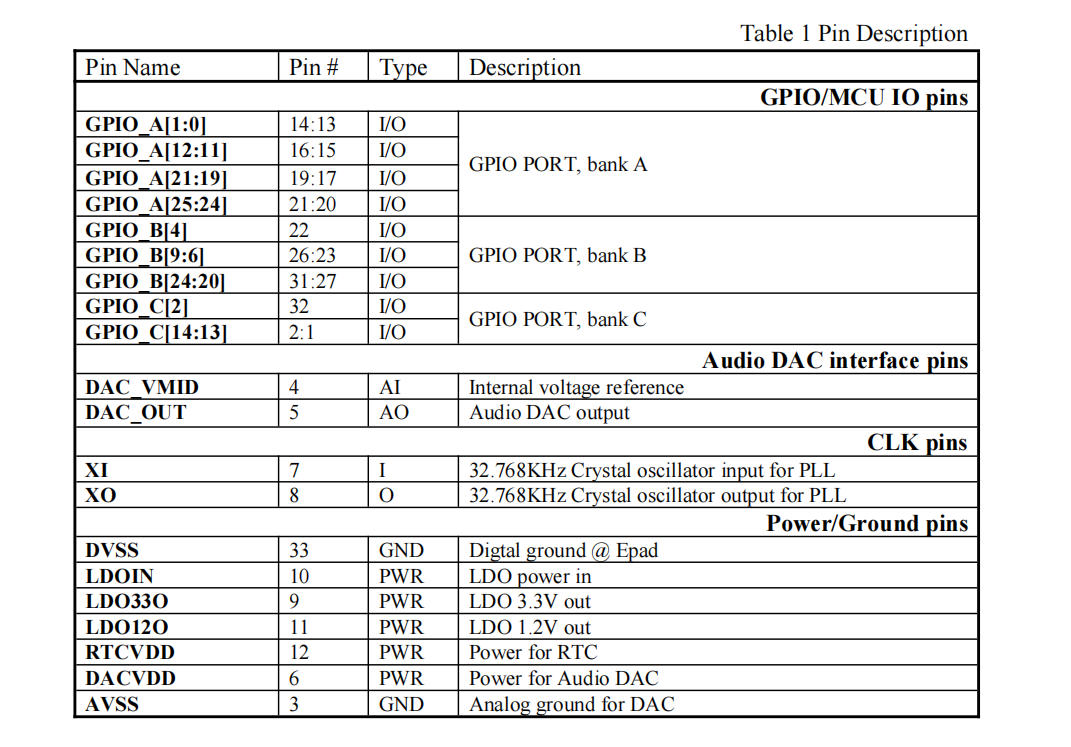

引脚说明：
指纹识别芯片 - P1032BF1特点：
内核和主频：ARM Cortex-M3，较大频率为96MHz
存储资源：嵌入式8Mbit Flash用于程序和数据存储，128KB SRAM
嵌入式LDO，支持从3.3V到5V的电源
嵌入式POR、LVD、WDG
32.768系统PLL和RTC用的68 KHz振荡器
系统PLL的1到30MHz时钟输入
1至30MHz时钟输入系统锁相环
内部48MHz工厂修整RC
低功耗:睡眠、深度睡眠模式、为RTC和176Byte备份寄存器提供独立电源
带音量控制的音频DAC
调试模式:Serial Wire Debug(SWD)
具备中断能力的22个I/O端口
接口与外设：
2路UART、1路SPI主机、1路SPI从机、SDIO接口。
OTG 2.0全速控制器带OTG PHY。
5通道12位SAR ADC、带音量控制的音频DAC。
22个可中断GPIO、3个定时器、7路PWM、1路PWC、红外NEC解码。
封装：
QFN32-5×5mm，湿气敏感等级MSL 3，使用时需按防潮要求处理。
应用场景：
通信控制：专为Wi Fi/蓝牙通信控制设计，可做无线连接控制模块。
智能门锁：支持指纹图像采集、特征提取与比对，可用于指纹锁等产品。
通用MCU应用：凭借较大Flash、SRAM和较全的外设，也可用于其他嵌入式控制场景。
上海山景在指纹芯片领域深耕多年，技术以及产品方面已经很完善，需要产品相关PDF资料及技术支持可联系“在线客服”进行咨询，期待您的来访。
