ARM Cortex-M3是一款专为嵌入式系统优化的32位RISC（精简指令集）处理器内核，基于 ARMv7-M架构，广泛应用于STM32、GD32等微控制器中。Cortex-M3通过哈佛流水线、双堆栈、NVIC中断、Thumb-2指令集等机制，在实时性、低功耗、代码密度之间取得平衡，成为32位微控制器领域的主流架构。
Cortex-M3加入了类似于8位处理器的内核低功耗模式，支持3种功耗管理模式：通过一条指令立即睡眠；异常/中断退出时睡眠；深度睡眠。使整个芯片的功耗控制更为有效。
内核架构与总线结构：
哈佛架构：Cortex-M3采用改进型哈佛结构，拥有独立的指令总线（I-Code）和数据总线（D-Code），允许取指与数据访问并行进行，提升吞吐率。
统一地址空间：尽管总线分离，但指令和数据共享同一4GB线性地址空间，并非独立编址。
三级流水线：包括取指（Fetch）、译码（Decode）、执行（Execute），结合静态分支预测，减少分支指令导致的流水线断流。
由工采电子代理的指纹芯片 - P1032BF1是一款基于ARM Cortex-M3的单片机，专为Wi-Fi /蓝牙通信控制而设计；能够实现指纹的图像采集、特征提取、特征比对，可应用于智能锁；支持大型程序代码和拥有大型嵌入式SRAM，也可用于一般的MCU应用。
P1032BF1是一个CMOS设备。输入信号上的浮动电平导致设备运行不稳定，电流消耗异常。上拉或下拉电阻应适当用于输入或双向引脚。ARMCortex-M3内核的预取部件具有分支预测功能，可以预取分支目标地址的指令，使分支延迟减少到一个时钟周期。
P1032BF1为湿敏感元器件；湿气敏感等级为3级，支持3.3V至5V电源；采用QFN32-5x5mm封装；嵌入式POR、LVD、WDG,32.768KHz振荡器用于系统锁相环和RTC,1到30MHz时钟输入系统锁相环,内部48MHz工厂裁剪RC。

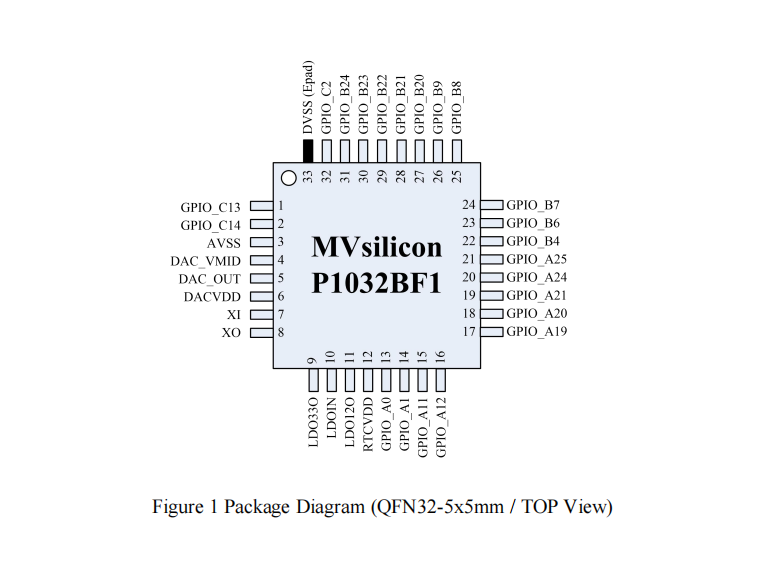

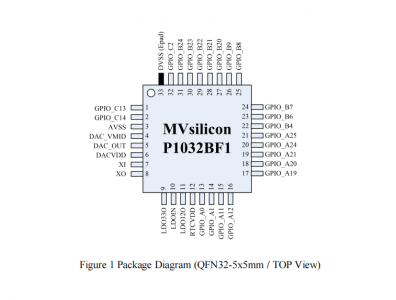

包装示意图（QFN32-5×5毫米）:
指纹识别芯片 - P1032BF1特点：
核心：ARM Cortex-M3，较大频率为96MHz
存储:嵌入式8M位闪存，用于程序代码和数据存储、128K字节SRAM
时钟、复位和电源管理:
-嵌入式LDO，支持从3.3V到5V的电源
-嵌入式POR、LVD、WDG
-用于系统锁相环和RTC的32.768KHz振荡器
-1至30MHz时钟输入系统锁相环
-内部48MHz工厂修整RC
低功耗:睡眠、深度睡眠模式、为RTC和176Byte备份寄存器提供独立电源
带音量控制的音频DAC
5通道12位SAR ADC
调试模式:Serial Wire Debug(SWD)
具备中断能力的22个I/O端口
连接：2 UARTs、1个SPI主接口，1个SPI从接口、SDIO接口:
-OTG 2.0全速OTG PHY控制器
-IR (NEC)解码器
固件保护和升级:
-48位唯一ID
-flash代码加密机制
-固件可以通过SD盘或u盘进行更新
计时器：3定时器、7 pwm, 1 PWC
上海山景在指纹芯片领域深耕多年，技术以及产品方面已经很完善，如果想需要产品相关PDF资料及技术支持，请登录工采网官网进行咨询。
