八通道触摸芯片的核心原理是电容感应检测：芯片持续测量每个通道电极的电容值，手指触摸会让电容变大，芯片捕捉到这种变化后输出对应信号，从而实现触摸控制。
工作原理：
电容变化检测：每个通道连接一块电极（如PCB铜箔），电极与地之间存在寄生电容。手指靠近时，手指与电极间会形成耦合电容，使总电容增大几pF到几十pF。
电荷转移测量：这是主流八通道芯片（如GTC08L、GT308L）采用的检测方法。芯片周期性对基准电容充电，再让电极电容与其并联，通过比较电荷转移后的电压变化来判断是否触摸。
信号处理与输出：芯片将电容变化量化为数字信号，经过滤波、阈值比较等处理后，通过I²C或直接输出接口把触摸状态传给主控。
工采网代理韩国GreenChip的电容式触摸芯片 - GT308L，是一款支持八通道电容触控传感器具备超高灵敏度（0．2fF分辨率）、低延时（100Hz采样率）、低功耗（10uA）的特点。应用于商业和工业控制领域的触摸芯片，使移动电子设备更轻薄、续航更久、成本更低、显示效果更好。
GT308L提供8个LED驱动和16步调光控制器。OUT1~8引脚可用于PWM输出，用于LED调光控制。这是非常经济的解决方案，当LED反馈之所以需要是因为LED控制没有额外的材料成本。对于触摸输出结果，可通过I2C或1:1直接输出接口实现被使用。I2C接口可能是有用的MCU IO或应用程序中的连接器资源不够。
GT308L可应用于较宽的供电电压范围2.5 v至5.5 v。它有CTRL大头针来选择灵敏度选项和I2C总线从地址通过使引脚连接到VDD, GND和开放。具有超强抗干扰可以面对户外的极低、炎热温度，还有天气的变化，而不受影响；在智能汽车普及的现在，家里具备充电桩的，还能抵抗住特斯拉线圈产生的电磁辐射。

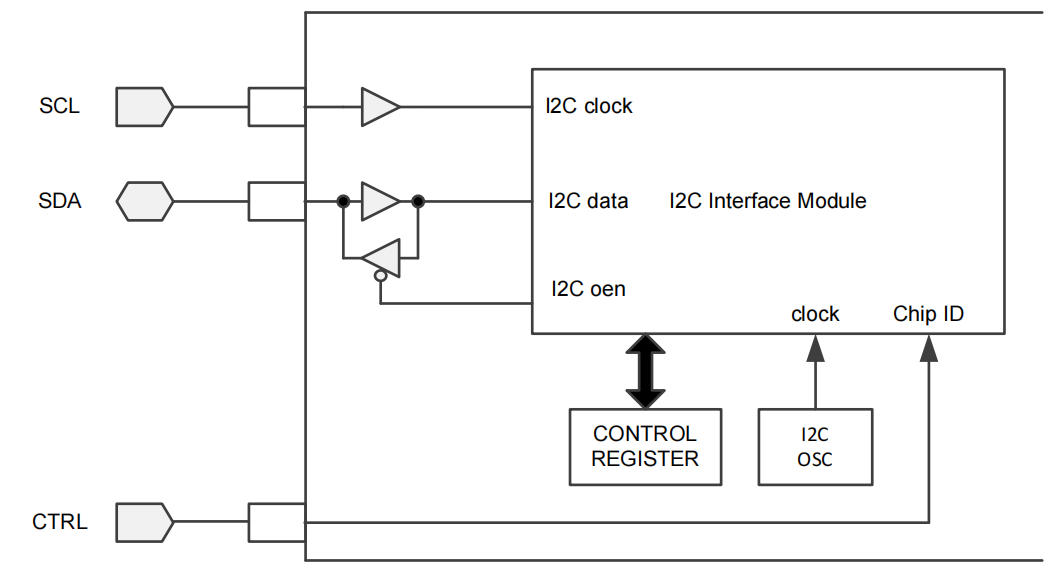

SCL与SDA的简化内部框图：
优势：
核心功能：支持8通道电容触控，能检测手指触摸带来的电容变化，用于替代机械按键。
技术特点：内置 GreenTouch3TM 引擎，抗干扰能力强，可应对EMC、EMI及温度漂移；支持2.5V～5.0V宽电压供电，待机功耗低至140uA左右。
接口与控制：提供1:1直接输出和I2C两种接口模式，集成8个LED驱动器，支持16步调光控制，可直接驱动指示灯。
电容式触摸芯片 - GT308L特性：
供电电压范围宽:2.5V ~ 5.0V
智能灵敏度校准
嵌入式GreenTouch3TM引擎
嵌入式CS, EFT增强核心
极低的功耗（正常备用:140 ua (@3.3V)正常备用:160 ua (@5.0V)
两种类型的接口支持（1:1直接输出模式；I2C接口模式）
外围电路简单，调试方便；可以通过编程方便的单独调整每个按键的灵敏度，单一供电运作，封装（QNF-24L 4 x4； SSOP-24L e0.635）提供中断函数；LED驱动器(16步调光控制)；灵敏度控制通过控制销连接。
典型应用：
智能家电（如油烟机、电磁炉、空调面板）
消费电子（遥控器、门锁、数码相机）
工业控制（复印机、办公自动化设备）的触摸控制面板
在工采网上可以下载到韩国GreenChip每一个电容式触摸芯片型号的规格书及产品详细介绍，有需要的可联系“在线客服”获取更多文件datasheet、报价、样片等产品信息。
