CJC6833A是基于Cortex-M0+内核一体化音频MCU，芯片集成完整USB2.0 高速 / 全速控制器、内置Codec音频编解码器、PDM数字麦接口、I2S/SPDIF 数字音频总线，配套丰富外设：UART/IIC/SPI/PWM/SARADC、多路定时器与独立 DMA 控制器。
CJC6833A-USB Codec芯片片内搭载 16KB SRAM、16KB 启动 ROM、MTP 可编程存储，内置多路 LDO、电荷泵耳机驱动，支持多级低功耗模式，提供 QFN32、QFN48 两种贴片封装，单芯片可实现 USB 声卡、有线耳机、麦克风采集、简易音频播放器全套软硬件方案。
二、产品特性
1）处理器与存储
■ 类 Cortex-M0+ 32 位 RISC 内核，最高系统主频 48MHz
■ 16KB 高速数据 SRAM，可缓存音频数据流与运行程序
■ 16KB 内置 Boot 启动 ROM，支持 USB/UART 双线 ISP 在线烧录
■ MTP一次性可编程存储器，存储固件、设备 VID/PID 参数
2）USB音频模块

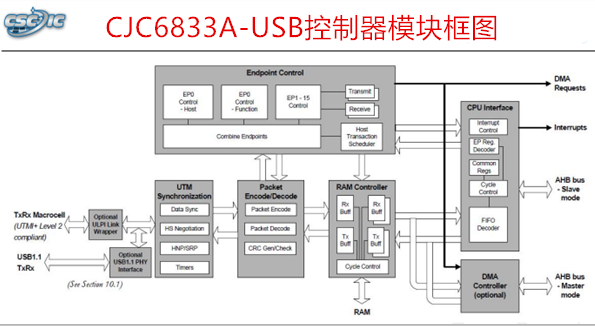

■ 兼容 USB2.0 全速 / 高速，支持 USB Audio V1.0/V2.0、HID 人机协议
■ 支持 USB 挂起、唤醒、硬件复位，控制 / 中断 / 批量 / 同步四类型传输
■ 音频采样覆盖 16/20/24/32bit，最高 192kHz 高解析音频输出
3）音频Codec与采集通路
■ 内置立体声耳机电荷泵驱动，左右声道 HP_L/HP_R 输出
■ 单端麦克风差分输入 AINP/AINN，兼容模拟驻极体麦
■ PDM 数字麦克风输入接口，适配双声道数字麦阵列
■ I2S/SPDIF 收发，支持主从模式，适配外部 DAC/ADC
4）丰富外设接口
■ 最多 25 路复用 GPIO，全部支持外部中断唤醒
■ 通信：高速 UART（最高 921.6K 波特）、40MHz SPI、标准 IIC
■ 定时器：3 路基础定时器 + 4 路 16bit PWM 输出，支持捕获比较
■ 模数转换：5 通道 10bit SAR ADC，用于按键、电池电压检测
■ 配套看门狗 WDT、10KHz 内部低速 RC 振荡器
5）时钟与电源管理
■ 双时钟来源：USB 内置 12MHz 振荡、外部无源晶振
■ 专用音频 PLL，自动匹配各类音频采样频率
■ 内置 3.3V、1.8V 两级 LDO 稳压，集成电荷泵供电电路
■ 四档功耗模式：正常 / 空闲 / 待机 / 深度掉电，支持时钟门控省电
■ 可编程 BOD 低压检测，2.0V/2.4V/2.7V 三档阈值，可触发中断或硬件复位
三、音频性能
■ 支持采样率：8/44.1/48/96/176.4/192kHz
■ 音频位宽：16bit / 20bit / 24bit / 32bit 高解析
■ 内置电荷泵驱动，直接驱动立体声耳机，无需外部运放
■ PDM 接口支持数字降噪麦克风，提升拾音纯净度
■ I2S 主从自适应，可外接大功率音频 DSP
四、DMA 控制器功能
集成最多16 通道 DMA，支持内存互传、外设 - 内存双向搬运，硬件握手模式运行。每通道可配置 4 级优先级，搭配独立 FIFO 缓存，大幅减轻 CPU 数据搬运负担，USB 音频、PDM 录音、I2S 播放场景无卡顿。
五、寄存器与总线架构

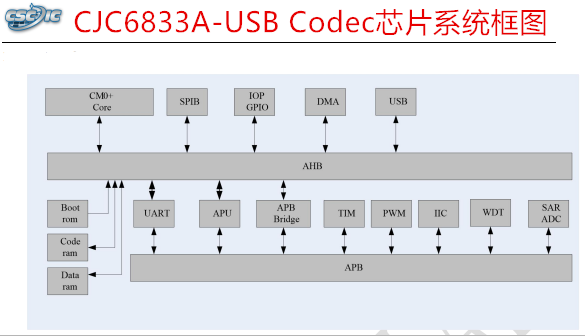

采用双 AHB 总线 + APB 外设桥架构，CPU 与 DMA 独立 AHB 主机互不抢占带宽；完整系统控制寄存器可配置引脚复用、PLL 时钟、低压阈值、电荷泵使能、GPIO 上下拉等全部硬件参数，IO 可一键切换 UART/I2S/PWM/SPI 功能。
六、典型应用场景
Type-C/3.5mm USB 有线立体声耳机、降噪 USB 耳麦
便携式 USB 外置声卡、直播迷你音频采集卡
电脑桌面 USB 麦克风录音设备
小型 USB 音频播放器、会议拾音麦模块
带灯光按键 USB 耳机、游戏电竞有线耳麦
如果您正在开发Type-C 有线耳机、直播外置声卡、电竞 RGB 耳麦，CJC6833A一体化音频方案可大幅简化硬件BOM、缩短研发周期，联系工采网"在线客服"可获取完整规格书、PCB 布线规范、上位调试工具与全套工程Demo，全程提供硬件 Layout、固件适配技术支持。
