专为USB耳机设备设计,基于Cortex架构的数字音频转接芯片-CJC6811A

数字音频转接芯片的核心功能是将数字音频信号转换为模拟信号输出,其工作原理涉及数字信号处理、数模转换(DAC)和音频放大等关键环节。

核心工作流程:

一、信号输入与解码:

通过数字接口(如USB、SD卡)读取压缩音频文件(如MP3、WAV)。

内置解码器(如DSP)对数字信号进行解码,还原为原始音频数据。

二、数模转换(DAC):

采用Σ-Δ架构或电流舵型DAC,将数字信号转换为连续模拟电压。

高精度DAC芯片(如ESS9260Q)可实现Hi-Res音频输出,支持32位高分辨率。

三、信号处理与输出:

通过低通滤波器消除高频噪声,再经功率放大器驱动耳机或扬声器。

部分芯片集成音量控制、动态范围压缩等功能。

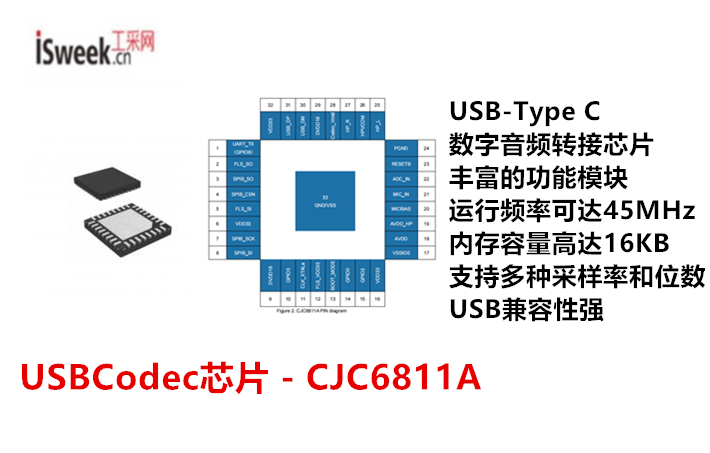

CJC6811A

工采网代理的国产USBCodec芯片 - CJC6811A是一款基于Cortex-M0+单片机内核的USB耳机、声卡与用芯片;集成了丰富的功能模块,包含一个32位 RISC CPU、16KB SRAM、USB、UART、IIC、音频编解码器、GPIO、定时器、看门狗定时器(WDT)、脉宽调制(PWM)、串行外设接口(SPI)、集成电路内置音频接口(IIS)、逐次逼近型模数转换器(SAR ADC)、锁相环(PLL)、低压差线性稳压器(LDO)等。

CJC6811A采用QFN5*5-32封装,支持通过SPI接口从外部闪存启动,较高运行频率可达48MHz,具有灵活性高、性能强的特点;拥有多种节能模式,包括正常模式、空闲模式、待机模式、掉电模式,可根据需求选择不同的模式以达到节能的目的。

CJC6811A芯片集成了2个AHB总线和1个APB(与AMBA协议兼容)。CPU核心在一个AHB总线中作为AHB主操作,DMA控制器在其他AHB总线上作为AHB主操作。一个AHB2APB桥用于外设配置。

内置LDO,支持工作电压范围3.3V~1.8V,内存容量高达16KB,通过USB/UART进行系统内编程和电路内编程。时钟控制方面,具有可编程系统时钟源、内部rc振荡器、USB振荡器等功能,支持外部控制振荡器。

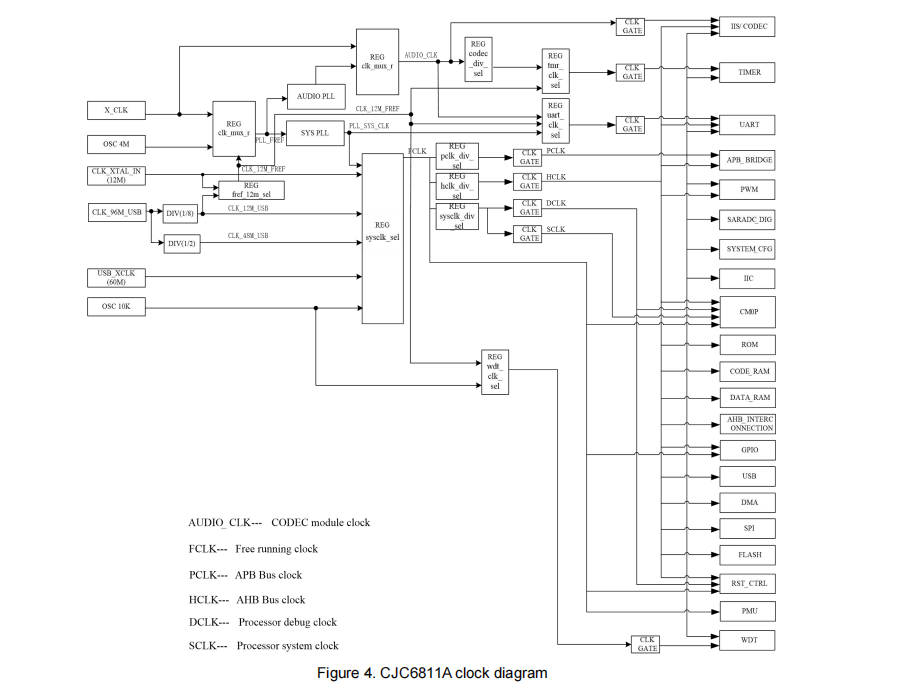

时钟图:

CJC6811A-1

音频芯片 - CJC6811A特性:

LDO:内置的LDO,为较宽的工作电压range:3.3V/1.8V

内存:内置的LDO,为较宽的工作电压range:3.3V/1.8V

内存:支持程序内存高达16KB、16 kb SRAM

通过USB/UART进行系统内编程和电路内编程

时钟控制:

-可编程系统时钟源

-4-6MHz内部rc振荡器(25℃时精度为1%)

-12MHz时钟从USB振荡器

-支持外部晶体振荡器

-10 kHz内部低功率rc振荡器,用于看门狗和空闲唤醒

USB合规性:

-USB规范。V2.0全速模式兼容

-USB音频类V1.0/V2.0兼容

-USB人机界面设备V1.1兼容

-支持USB暂停/恢复/重置功能

-支持控制、中断、批量和同步数据传输

I2C:兼容飞利浦IIC标准

I2S:支持I2S接口;支持主模式和16/24/32位数据宽度

SARADC:1通道模拟输入

断电复位

-可编程3门限值:2.7V/2.4V/2.0V(默认2.0V)

-可选BOD中断或复位

工作温度:-40~+85度

储存温度:-55~+125度

湿度敏感度MSL3

CJC6811A为USB耳机、声卡领域带来了全新的解决方案,具备丰富的功能模块和灵活的特性,适用于各种音频设备应用场景。了解更多关于光华芯国产USBCodec芯片的技术应用,请登录工采网官网进行咨询。
