高品质的USB有线耳机在专业唱听、电竞游戏及高保真音乐欣赏领域占据重要地位，为满足市场对高集成度、低功耗和卓越音质的追求，CJC6822A应运而生；这是一款基于Arm® Cortex®-M0+ 内核的微控制器，专为USB耳机等音频外设量身定制，将高性能处理、专业级音频编解码器、完整的USB连接及丰富外设集成于单一芯片，为开发者提供了极简且强大的解决方案。

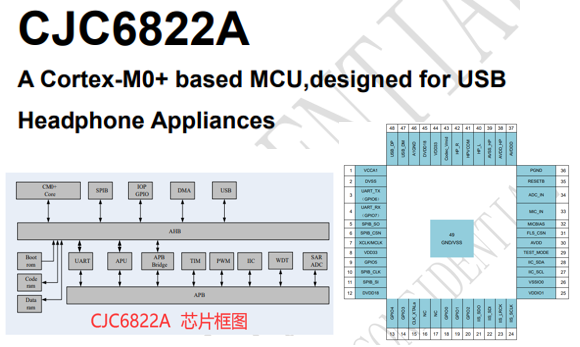

CJC6822A不仅仅是一个MCU，更是一个高度集成的音频应用片上系统（SoC）其核心是32位的Cortex-M0+ CPU，运行频率高达48MHz，并配备16KB SRAM作为程序与数据存储器；支持通过SPI接口从外部Flash启动，程序在启动后加载至内部SRAM全速执行，确保高效的运行性能。
芯片内部集成了USB 2.0高速/全速控制器、高品质音频编解码器（CODEC）、I2S/SPDIF数字音频接口、多个定时器、PWM、UART、I2C、SPI、SAR ADC以及电源管理单元（包括LDO和PLL）特别适合空间紧凑的耳机产品。
一、专业级音频处理能力
●高保真音频编解码器：内置Audio Codec支持高达192kHz的采样率及16/20/24/32bit的位宽，提供出色的音频录制与回放质量其DAC输出信噪比（SNR）典型值可达95dB（A加权）动态范围（DR）达95dB，能够满足高端耳机对音质的严苛要求。
●灵活的数字音频接口：集成I2S和SPDIF发射器，支持主/从模式，方便与外部数字音频设备连接，拓展了应用场景。
●片上DMA控制器：拥有16个通道的DMA，音频数据流（如I2S RX/TX、CODEC ADC/DAC）及USB和UART的数据传输，极大减轻CPU负担，保障音频流传输的实时性与低延迟。
二、完整的USB音频解决方案
●全兼容性：完全兼容USB 2.0规范，并支持USB Audio Class 1.0/2.0和USB HID 1.1。可轻松被Windows、macOS、Linux等主流操作系统识别为标准的USB音频设备或HID设备（用于耳机按键控制）无需开发额外驱动程序。
●强大的USB控制器：支持控制、中断、批量及同步（等时）数据传输，满足音频流传输的实时性要求。内置的USB OTG功能使其既能作为设备被电脑识别，也能作为主机连接其他USB外设。
●完善的电源管理：支持USB挂起（Suspend）、恢复（Resume）和远程唤醒（Remote Wake-up）功能，与芯片本身的低功耗模式紧密结合，大幅优化了耳机的续航能力。
三、丰富的外设接口
通用I/O：提供多达8个可编程GPIO，部分引脚与UART、PWM、I2C等功能复用。
通信接口：包括UART（支持38kHz红外编码，可用于红外遥控）、I2C、SPI等，便于连接耳机上的麦克风、触摸传感器、LED指示灯或外部EEPROM等元件。
模拟与定时功能：集成1通道8位SAR ADC，可用于检测按键或模拟信号；3个通用定时器、1个16位PWM（可用于呼吸灯控制）和1个看门狗定时器（WDT），为产品功能实现提供了全面支持。
四、高效的系统与电源管理
双PLL时钟系统：芯片包含系统PLL和音频PLL两个独立的锁相环。系统PLL为CPU和总线提供时钟，音频PLL则能根据采样率（如44.1kHz或48kHz及其倍数）精确产生所需的时钟（22.5792MHz或24.576MHz），确保了音频时钟的纯净与准确。
内置LDO与宽电压工作：芯片内置LDO，能够将外部3.3V供电转换为内部核心及部分模块所需的1.8V电压，简化了电源设计。同时，其I/O支持3.3V电平。
多级低功耗模式：支持正常（Normal）、空闲（Idle）、待机（Standby）、关机（Power-down）等多种模式，并配有门控时钟技术。在USB挂起时，可切换至内部10kHz低功耗振荡器，并关闭PLL和音频电路，将功耗降至最低。
可靠的电源监控：具备可编程的低电压复位（LVR）功能，可选2.0V/ 2.4V/ 2.7V/ 3.0V保障系统在电压异常时稳定复位，提高了可靠性。
CJC6822A凭借其低功耗特性和丰富的外设接口，非常适合于需要高性能和长电池寿命的USB耳机应用；内置的USB音频类（UAC）兼容性简化了与PC和其他USB音频设备的连接，而各种通信接口（如I2S、SPDIF）则为高质量音频处理提供了灵活性，联系工采网获取样品与技术支持。
