USB数字音频SoC芯片通过集成USB控制器、MCU/DSP内核、ADC/DAC及时钟系统，在单芯片内完成“主机协议解析→数字流处理→数模/模数转换”的全链路闭环。
核心工作流程：
USB协议接入与解包：PHY层接收差分信号，控制器解析USB Audio Class (UAC 1.0/2.0)数据包，通过等时传输（Isochronous）提取PCM音频流，利用DMA直接写入缓冲区以减轻CPU负载。
时钟同步与抖动抑制：内部PLL从USB总线恢复时钟或使用独立晶振，通过异步模式（Asynchronous）或自适应时钟技术（如SPAct）消除主机时钟抖动，生成高精度音频主时钟（如24.576MHz/22.576MHz）匹配采样率 。
数字信号处理（DSP）：MCU或专用DSP内核执行音量增益、混音、均衡（EQ）、格式转换（位深/采样率重采样）及回声消除等算法，支持PDM数字麦克风直入或I2S/SPDIF交互 。
工采网代理的CJC6811A是光华芯（ESHINE）推出的一款专为USB耳机设备设计的USB数字音频SOC芯片，基于Cortex内核，集成了音频编解码器和单片机功能 。该芯片主要应用于USB耳机、音频转接线等场景，支持高解析度音频传输，目前市场有现货供应。
CJC6811A可以通过SPI接口从外部闪存启动。开机后，程序从外部闪存读取到内部SRAM中进行执行。它集成了一个32位的RISC CPU和16KB的SRAM、USB、UART、IIC、音频编解码器、GPIO、定时器、WDT、PWM、SPI、IIS、SARADC、PLL、LDO等。
CJC6811A可以运行到48MHz，它的设计是特别小心的，以较小化功耗，同时允许灵活性，以达到高性能。它包括针对单个IP的时钟门控，CJC6811A可以在不同的省电模式下进一步操作：正常、空闲、待机、关机，不同的模式有不同的时钟和电源策略。
CJC6811A芯片集成了2个AHB总线和1个APB（与AMBA协议兼容）。CPU核心在一个AHB总线中作为AHB主操作，DMA控制器在其他AHB总线上作为AHB主操作。一个AHB2APB桥用于外设配置。

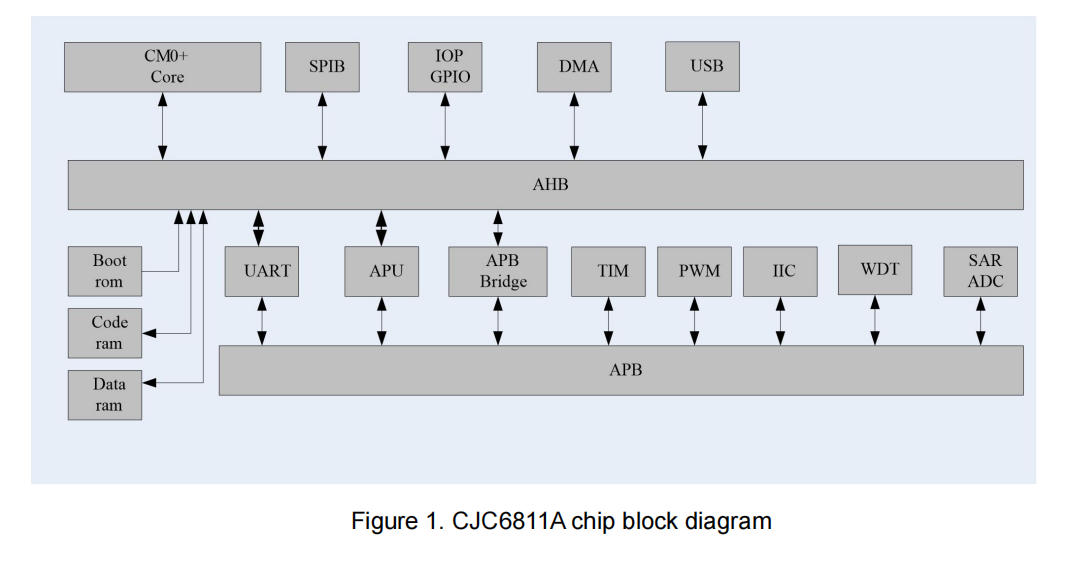

系统框图：
音频芯片 - CJC6811A的核心参数与规格：
处理器与性能：
采用32位RISC CPU（Cortex-M0内核），较大主频可达48MHz，兼顾低功耗与高性能。
内置16KB程序存储器（FLASH）和16KB数据存储器（SRAM），支持通过USB或UART进行在线编程。
电气特性：
工作电压范围宽，支持1.8V和3.3V双电压供电，内置LDO稳压。
工作温度范围为 -40℃至+85℃，储存温度可达-55℃至+125℃，适应工业级环境。
封装与接口：
采用QFN-32（5x5mm）封装，体积小巧，适合便携式设备。
集成丰富接口，包括USB 2.0全速、UART、IIC、SPI、IIS、SARADC及8个GPIO，方便外围扩展。
USBcodec芯片 - CJC6811A的应用场景：
USB音频设备：
专为USB耳机设计，支持USB音频类V1.0/V2.0协议，兼容192kHz/24bit高解析度音频采样。
支持1路ADC和2路DAC，可直接驱动耳机，无需外接音频编解码器。
人机交互设备：
兼容USB人机界面设备（HID）协议V1.1，可用于带按键控制的耳机或音频控制器。
支持USB暂停/恢复/重置功能，满足不同省电模式（正常、空闲、待机、关机）下的功耗管理。
CJC6811A为USB耳机、声卡领域带来了全新的解决方案，具备丰富的功能模块和灵活的特性，适用于各种音频设备应用场景。其高度集成的设计和多种节能模式的支持，为用户提供了更多选择和便利；请登录工采网官网进行咨询获取相关详细资料。
