iML6603是集创北方推出的一款2×30W（立体声）/60W（单声道 PBTL）无滤波高效率D类立体声音频放大器，兼顾大功率输出、94%高效率、低失真音质、低EMI扩频调制、丰富配置、全套保护，支持立体声BTL、单声道PBTL、多芯片主从同步2.1声道方案，可Pin-to-Pin兼容替代TI TPA3118；可适应各种音频应用场景，提供国产化高性价比解决方案。
产品描述

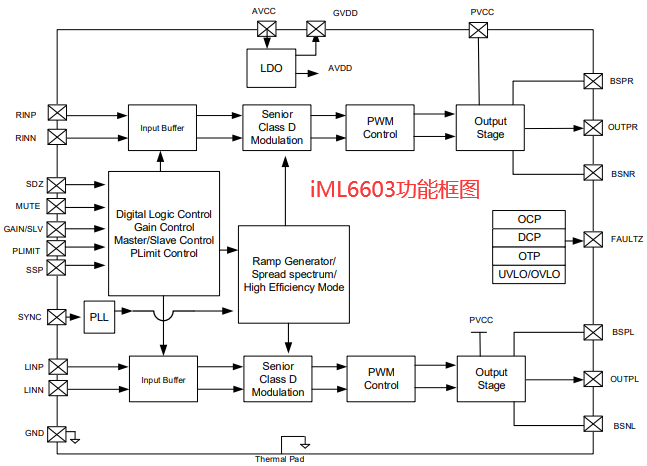

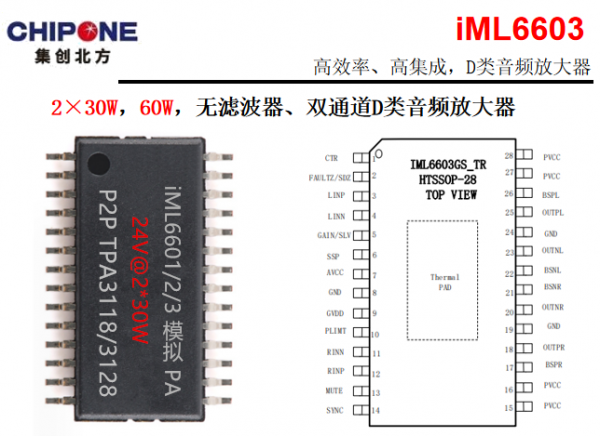

iML6603采用HTSSOP‑28带裸露焊盘封装，工作温度范围‑40℃~85℃，芯片支持 4.5V‑26V 宽范围供电，具备BTL立体声与PBTL并联桥接单声道两种工作模式，BTL立体声模式：24V供电驱动8Ω扬声器，双通道每声道输出30W功率；PBTL并联桥接单声道模式：24V下驱动4Ω负载实现60W大功率输出，适合低音炮、大功率单声道音响设计。
iML6603搭载扩频调制技术，能有效降低系统EMI电磁辐射，在喇叭走线较短的产品中，可省去LC输出滤波器，简化设计，芯片最高功率效率可达94%，拥有极低输出失调电压典型值1.5mV；24V、8Ω 负载、1W 输出条件下总谐波失真THD低至0.01%，信噪比可达106dB，声道串扰‑100dB，还原干净细腻的声音细节，满足中高端音频设备音质需求。
开关频率支持二选一配置：固定 600kHz或500kHz±12% 扩频调制模式。开启扩频调制将开关频谱能量分散，显著降低电磁辐射干扰，实现无滤波工作模式；此外芯片为全差分音频输入，具备优秀的音频回放指标，同时集成增益配置、可编程功率限制、主从同步功能。配备 MUTE 静音、SDZ 关断、FAULTZ 故障告警接口，方便主控实现整机逻辑管理。
产品特性
电气与功率特性
■ 宽输入电压：PVCC 供电 4.5V~26V，支持单、双电源供电方案。
■ 大功率输出：
- BTL模式：24V、8Ω 负载，每通道输出30W功率
- PBTL单声道模式：24V、4Ω 负载输出60W功率。
■ 转换效率最高94%，双层 PCB 满功率工作，无需外接散热片。
■ 低输出失调电压典型值 1.5mV，有效降低输出直流分量。
■ 音频指标：1W/8Ω/24V 条件THD低至0.01%，信噪比106dB，声道串扰‑100dB。
■ 开关频率可选：600kHz或500kHz±12% 扩频调制；开扩频模式抑制 EMI，支持免滤波。
系统配置功能
1、增益设置：通过 GAIN/SLV 引脚电阻分压配置，主、从模式均提供20dB、26dB、32dB、36dB四档增益，增益参数在上电时刻锁存。

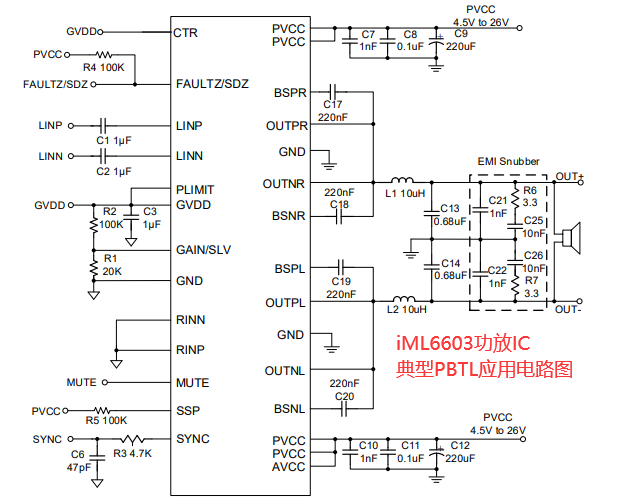

2、PBTL并联桥接模式：将 RINP、RINN 引脚接地，芯片自动切换单声道工作，合并双通道功率输出，适合低音炮设计。
3、SYNC主从同步功能：多芯片搭建 2.1 或多声道系统，主芯片输出时钟，从芯片同步时钟，消除拍频噪声。
4、PLIMIT功率限制功能：电阻分压设置输出功率上限，匹配不同规格扬声器，避免喇叭过载损坏。
5、控制接口：MUTE 快速静音、SDZ 硬件关断、FAULTZ 故障状态输出；关断模式下器件进入微安级低功耗，改善开关机爆破音。
完整保护功能
过流保护 (OCP)：输出发生短路时输出置高阻，故障锁存。
直流检测保护 (DCP)：检测输出直流偏移，超标后关断输出，避免直流烧毁扬声器。
过热保护 (OTP)：芯片结温达到 160℃触发热关断，配置 20℃温度滞回，故障锁存。
欠压锁存UVLO、过压保护 OVP：电压超出工作范围关闭输出，电压恢复后自动解除保护。
锁存故障支持通过 SDZ 引脚复位，芯片内部 FAULTZ 引脚可联动 SDZ 实现自动恢复。
iML6603适配主流音频终端产品：
■ 电视音响、Soundbar 回音壁条形音箱。
■ 大功率蓝牙无线音箱。
■ 家庭影院、2.1 声道音响系统。
■ 各类立体声、大功率单声道音频放大设备。
iML6603凭借其高效率和稳定性使得音频系统能够输出更加清晰、细腻和动态的音频效果，满足对高品质音乐的需求，有需要的可联系工采网“在线客服”获取datasheet、报价、样片等更多产品信息。
