音频功率放大器在每个产生可听声音的系统中都起着至关重要的作用。如今模拟音频电源转换的创新周期已经成熟，几乎没有任何任何技术难度就可以实现，这就是D类音频功率放大器发挥作用的地方。D类功率放大器技术才刚刚开始发展，这些技术具有提供更高效率和音频性能的巨大潜力，使音频产品更可靠、质量更高、尺寸更小、成本更低。
音频放大器的目标是在产生声音的输出单元再生输入的音频信号，要求输出具有期望的音量和功率电平，再生过程忠实、有效且失真低，音频的频率范围从20Hz到20kHz，所以，放大器必须在这个频段具有良好的频率响应(如果驱动带限扬声器，如重低音或高音扬声器则较差)。
D类功率放大器的输出晶体管级作为电子开关运行，并且没有像其他放大器那样的线性增益。D类功率放大器通过接收传入的模拟输入信号并生成PWM或PDM开始工作。然后它将输入信号转换为脉冲流。这是一种主要放大MOSFET和晶体管的放大器，因此，可以说一个典型的D类功放由两个输出MOSFET、一个脉宽调制器和一个外部低通滤波器组成，用于恢复放大的音频。
工采网代理的D类音频放大器-iML6602，这是款2×30W立体声/单通道60W输出的高性能芯片，采用双通道架构，可在24V供电THD+N=10%条件下，BTL模式能持续提供2*30W/8Ω功率输出；PBTL（单通道）模式能够持续提供60W/4Ω功率输出，同时管脚能兼容替代TPA3118，无需修改电路设计，无需修改PCB布局。以94%超高效率、22mA超低静态电流及无滤波器设计，为蓝牙音箱、Soundbar、电视音响等设备提供“高保真+低功耗”的终极解决方案。
iML6602采用先进的Class-D放大技术，能够在无需庞大散热片的情况下，提供高达2×30W（8Ω BTL负载）或1×60W（4Ω PBTL负载）的输出功率，其高达94%的效率，提供高效的续航能力。同时，低至0.01%的总谐波失真加噪声（THD+N）确保音质的纯净与细腻，无论是深沉的低音还是清脆的高音，都能得到完美呈现。
iML6602是一种高效立体声D级音频放大器，在高效模式（HEM）下具有非常低的空闲功率损失，这有助于延长电池寿命。高效率允许它可以支持2×30 W没有外部散热器在一个双层PCB上。该设备提供并行BTL应用，可以在24V电源电压下提供60W到4Ω负载。
iML6602作为一款高性能D类音频功放，在功率效率、输出失真、保护机制和成本控制等方面均表现出色，使其在消费电子、工业设备及专业音频领域具有广泛适用性，对于追求国产化替代、需快速迭代的厂商而言，iML6602不仅是技术升级的选择，更是供应链安全的重要保障。

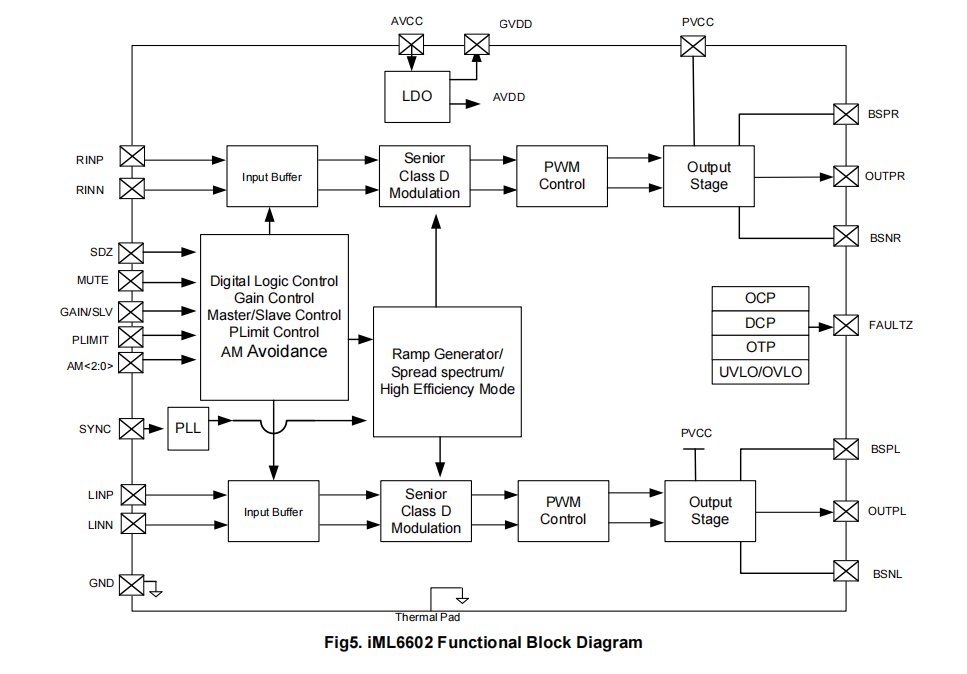

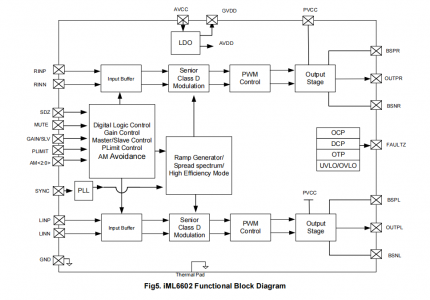

原理框图：
核心特点优势
4.5-26V宽电压输入，适配多场景电源方案
支持立体声BTL/单通道PBTL模式自由切换（60W@4Ω）
94%峰值效率，双30W输出无需外置散热片，大幅降低系统成本与体积
THD+N低至0.01%@1W（24V/8Ω）媲美Hi-Fi级听感
1.5mV超低输出偏移电压，杜绝开机“爆音”
扩频调制（SSM）技术结合300/350kHz可调频率，EMI降低40%
高效模式（HEM）：24V供电下静态电流仅22mA（带LC滤波器）待机功耗低至9μA
主从同步（Master/Slave）功能消除多芯片干扰
封装：HTSSOP-32封装，MUTE+扩频+2.1声道同步+调频
模拟功放芯片 - iML6602的性能：
供电电压范围：
iML6602：4.5V至26V，支持单/双电源供电
输出功率与效率：
PBTL模式：iML6602单通道输出60W（4Ω，24V）效率高达94%
BTL模式：iML6602可输出2×30W（8Ω，24V，THD+N=0.1%）
失真与噪声控制：
iML6602的THD（总谐波失真）在1W功率下仅为0.01%，同时，其信噪比达到109dB，支持无滤波器设计
高效能模式（HEM）：
iML6602采用独特的HEM调制模式，其静态电流低至22mA，总谐波失真（THD）更小，例如，在24V供电下，iML6602的THD在6W输出时小于0.2%，25W时仍能保持极低失真（较低达0.01%）
低电磁干扰（EMI）：
iML6602提供300kHz或350kHz±15%扩频调制（SSM）选项，结合主从同步功能，可进一步降低EMI，减少对外部滤波器的依赖，简化系统设计
iML6602支持单电源和双电源供电模式，以及可编程功率限制功能，可根据实际需求灵活调整输出功率；HTSSOP-32封装形式小巧紧凑，便于集成到各种音频设备中，同时内置了完善的保护电路，包括欠压锁定（UVLO）、过压保护（OVP）、过热保护（OTP）、直流检测（DC Detect）以及短路保护等，确保在各种异常情况下都能保护设备免受损害。
iML6602可对TPA3118的功能替代，降低对进口器件的依赖，更在效率、失真控制和EMI抑制等关键指标上实现超越，工采网作为iML6602的主要代理商，提供原厂技术支持服务，确保价格优势和供应链安全的保障，联系“在线客服”获取技术文档、DEMO板及定制化支持，加速产品开发周期。
