iML6602是集创北方推出的高性能无滤波D类音频功率放大器，搭载 HEM 高效工作模式与 SSM 扩频调制技术，供电支持 4.5V~26V 宽电压输入，标准BTL立体声模式单电源 24V 下可驱动 8Ω 负载输出 2×30W 功率；支持PBTL并联单声道模式，24V驱动4Ω喇叭峰值功率可达60W，同时管脚能兼容替代TPA3118，无需修改电路设计，无需修改PCB布局。
iML6602集成主从同步、可编程限流、内置欠压 / 过压 / 短路 / 直流检测 / 过热全套硬件保护，采用底部散热HTSSOP32封装，效率可达94%，24V静态电流仅 22mA，空载功耗极低，输出失调仅1.5mV，失真低至0.01%，适配回音壁、蓝牙音箱、电视音响、家用影院等音频设备。
产品特性
●工作电压范围： 4.5V~26V 宽单电源兼容锂电池/直流适配器
● 输出功率：BTL 2×30W@24V/8Ω；PBTL单声道 60W@24V/4Ω
● HEM 高效工作模式，24V 静态电流仅 22mA，降低空载功耗
● 峰值 94% 能量转换效率，双层 PCB 设计无需外置散热片
● SSM 扩频调制技术，300kHz/350kHz±15% 可调开关频率，降低EMI干扰
● 音频失真 THD+N=0.01%（1W/24V/8Ω）输出失调电压仅1.5mV
● 支持主从同步时钟，多颗芯片级联搭建 2.1 声道无同步噪声
● PLIMIT 硬件分压可编程输出限流，防止扬声器大电流烧毁
● 同时兼容 BTL 立体声、PBTL 并联单声道两种硬件拓扑
● 集成多重安全保护：UVLO 欠压、OV 过压、输出短路、直流偏移检测、OTP 过热关断
● 开漏 FAULT 故障引脚，异常状态自动拉低向主控上报告警
● HTSSOP32 封装底部自带散热焊盘，导热性能优异
● 无卤环保工艺，HBM±2kV 静电防护，工作温区 - 40℃~+85℃
关键电气参数（PVCC=24V，25℃）
供电电压范围：4.5V ~ 26V（极限 30V）
立体声输出功率：2×30W / 8Ω（24V）
PBT 单声道功率：60W / 4Ω（24V）
转换效率：最高 94%
24V 静态电流（HEM）：22mA
关断休眠电流：5μA
输出失调电压：1.5mV
THD+N 失真（1W/24V/8Ω）：0.01%
信噪比 SNR：106dB
通道串扰：-100dB
开关频率：300kHz / 350kHz 扩频
过流保护阈值：9A
过热关断温度：160℃（迟滞 20℃）
HBM 静电等级：±2kV
工作温度区间：-40℃ ~ +85℃
应用架构
■ 标准 BTL 立体声方案：双声道独立驱动左右喇叭，适配双声道音箱、电视音响

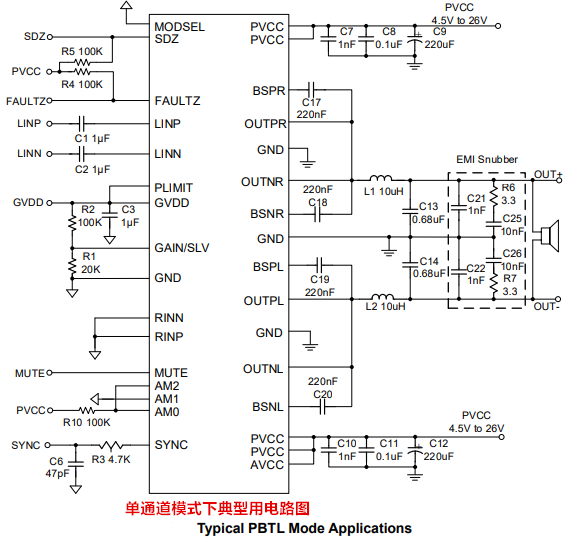

■ PBT并联单声道方案：左右通道并联，大功率低音炮、单声道便携音响
■ 主从2.1声道级联方案：一片主芯片驱动卫星箱，从芯片驱动低音炮，多片同步抑制干扰
主流应用产品
电视回音壁 Soundbar、客厅家用影音功放
大功率户外蓝牙音箱、便携 K 歌音响
液晶电视内置音频放大模块
小型家庭影院、低音炮功放板
车载多媒体大功率音响设备
iML6602配套完整原厂规格手册、BTL 立体声 / PBTL 单声道 / 2.1 主从三套标准应用原理图、HTSSOP32 封装尺寸图、PCB 散热线规范；如需样品测试、大功率音箱整机软硬件方案对接，可联系代理商工采网“在线客服”
