回流炉，即回流焊炉，是电子科技工业SMT制程所需要的一种设备。
回流焊炉（Reflow Oven）是电子科技工业表面贴装技术（SMT, Surface Mount Technology）制程中不可或缺的设备。其主要作用是对已贴装元件的印刷电路板（PCB）进行焊接，使元器件与PCB牢固结合。本文将详细介绍回流焊炉的工作原理、工艺流程及其在无氧环境下的重要性，并介绍一种用于微量氧分析的解决方案。
回流焊炉的工作原理
回流焊炉通过运输轨道将贴有锡膏和元件的PCB送入炉内，经过多个温区的变化完成焊接过程。具体步骤如下：
- 预热区：将PCB加热至一定温度，以激活焊膏中的助焊剂，去除氧化物并减少焊接时的应力。
- 保温区：保持一定的温度，确保整个PCB达到均匀的温度分布，为焊接做准备。
- 焊接区：通过高温使焊膏熔化，形成焊点，将元件固定在PCB上。
- 冷却区：快速冷却PCB，使焊点迅速固化，增强焊接强度。
无氧环境的重要性
在回流焊过程中，无氧环境至关重要。氧气或空气的存在会导致焊接成品元件氧化或虚焊，严重影响产品质量，甚至造成经济损失。因此，许多回流焊炉采用氮气（N₂）覆盖层来创建无氧环境，从而减少氧化风险。
微量氧检测解决方案

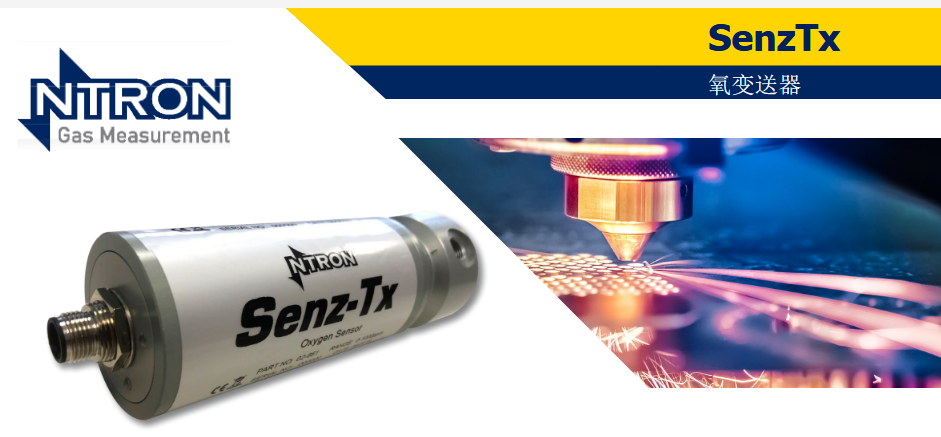

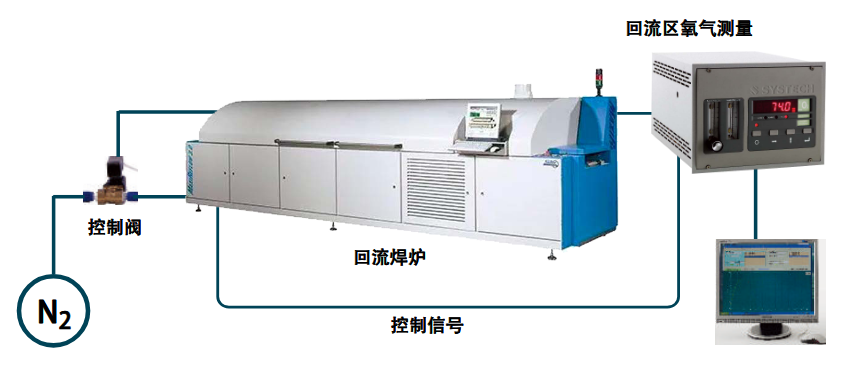

为了确保无氧环境的质量，监测和控制氮气进料是关键。工采网提供的Ntron氧气变送器-SenzTX是一款紧凑且坚固的氧变送器，适用于回流焊过程中的微量氧分析。该变送器具有以下特点：
- 测量范围广泛：从1ppm到100% O₂，用户可根据需求选择合适的量程。
- 高精度与长寿命：氧化锆传感器响应速度快，使用寿命长，无漂移；电化学传感器允许在含有碳氢化合物的背景气体中进行测量。
- 可靠性能：提供氧浓度的可靠测量，确保产品质量，并优化氮气消耗，降低生产成本。
SenzTX氧气变送器的应用优势
- 精确控制氮气流量：通过实时监测氧气浓度，可以动态调整氮气进料量，确保最佳的无氧环境。
- 提高产品质量：减少氧化和虚焊的风险，提升焊接质量，降低废品率。
- 节省气体消耗：根据实际需求调节氮气用量，避免浪费，降低运营成本。
- 易于集成：设计紧凑，便于安装和维护，适合各种回流焊设备的集成需求。

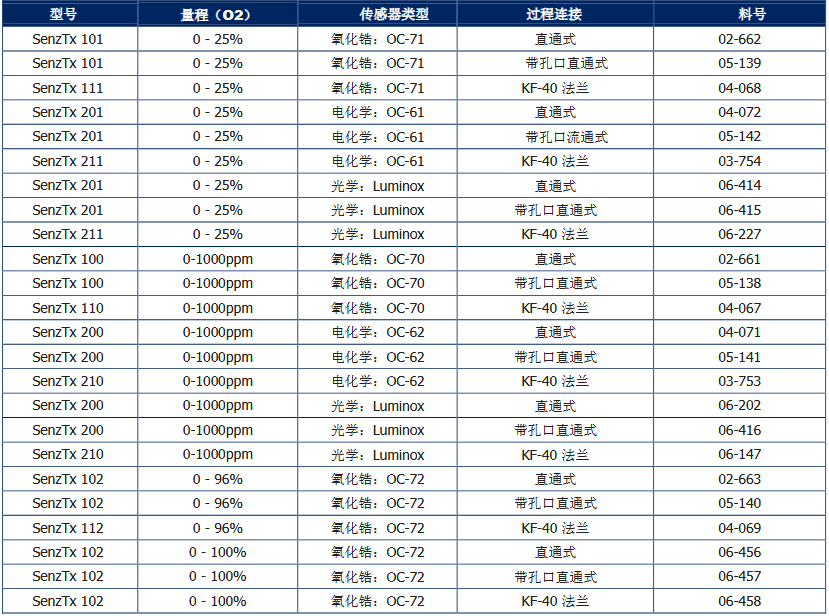

SenzTX氧气变送器选型:
结论
回流焊炉在半导体行业中扮演着至关重要的角色，确保无氧环境对于焊接质量和产品可靠性至关重要。通过使用如Ntron氧气变送器-SenzTX这样的先进传感器技术，企业能够实现对氮气环境的精确控制，提升生产效率和产品质量。这不仅有助于减少缺陷和降低成本，也为半导体行业的持续创新提供了坚实的技术支持。
