射频放大芯片（如低噪声放大器LNA、功率放大器PA）的核心功能是通过放大高频信号实现无线通信的稳定传输，其工作原理分为发射链路和接收链路两部分。
一、发射链路（数字信号→射频信号）：
调制与放大：基带数字信号经调制器加载到高频载波（如5G的64QAM调制），再通过驱动放大器初步放大。
波与功率放大：信号经带通滤波器去除杂波后，进入功率放大器（PA）提升至天线发射功率（手机通常为1~23dBm）。
天线输出：放大后的信号通过天线开关切换至发射天线辐射至空中。
二、接收链路（射频信号→数字信号）：
微弱信号接收：天线接收的微弱射频信号（低至-100dBm）经天线开关进入低噪声放大器（LNA），在抑制噪声的前提下放大至可处理水平（LNA增益≥15dB）。
混频与解调：放大后的信号与本地振荡器产生的基准信号混频，下变频至中频或基带（如28GHz毫米波降至几百MHz中频），再经解调器还原为数字信号。
动态控制：内置射频控制器实时调整PA功率和LNA增益，优化不同环境下的信号稳定性。
由工采电子代理的韩国Wellang的WT20-1809是一款单通道低噪声块转换调节器（LNBR）；专为模拟和数字卫星接收器设计，属于单片式线性及开关电压调节器，可用于通过同轴电缆向两个LNB下转换器提供稳定的功率和接口信号。
WT20-1809集成了升压开关和补偿电路，极大地简化了系统架构，降低成本，同时保证了极低的噪声和纹波值；采用符合I2C™标准的接口，工作频率高达400 kHz，便于数据传输，同时设有音调控制引脚，可控制内部生成的22 kHz音调的开关，方便进行DiSEqC™音调编码。
此外还提供了一整套故障寄存器，符合各种常见标准，包括过电流、热关断、低电压和功率不良等。具有超低功耗模式的SLEEP引脚，可在无需I2C™控制时快速关闭设备，较大程度节省功耗；具有可调LNB输出电流、可编程LNB输出电压、带关机定时器的LNB过流限制器等功能，实现卓越的性能表现。
WT20-1809解决方案包含一个电流模式跟踪升压转换器和线性稳压器。该升压转换器可将输入电压VBOOST精确控制在1100毫伏以内，从而较大限度降低功耗。当输入电压VBOOST超过输出电压VLNB时，线性稳压器需要进行差分电压调节。在此类工况下运行时，必须特别注意确保设备温度始终处于WT20-1809的安全工作范围之内。

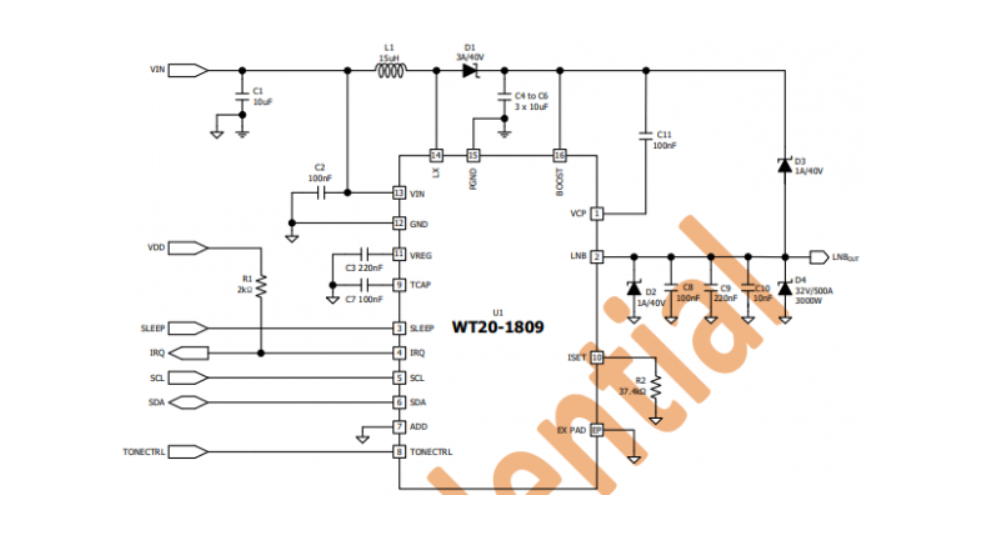

典型应用电路图：
射频芯片 - WT20-1809的特性：
超低功耗模式SLEEP引脚
集成升压MOSFET，电流传感和补偿
稳定与低压陶瓷升压电容器
可调LNB输出电流限制从300至800 mA
带LNB限流设置的Boost峰值限流刻度
通过LNB电流限制设置，提高峰值电流限制比例
8个可编程LNB输出电压（DAC）电平
带有关机定时器的LNB过电流限制器
跟踪升压转换器使功耗较小化
外部电容可配置LNB过渡时间
LNB过渡时间可由外部电容器配置
推挽式LNB输出级在高容性负载下仍能保持13.667→19.667 v和19.667→13.667 v跃迁次数
内置的22 kHz音调振荡器促进了DiSEqC™音调编码，即使在零负载
色调生成不需要额外的外部组件
诊断特点：PNG、CPOK
广泛的保护功能：UVLO，OCP，TSD
2线串行I2C™兼容接口
韩国WellangWT20-1809射频放大器芯片，为模拟和数字卫星接收器提供稳定的功率和接口信号，为各种电子产品的设计和应用提供了稳定可靠的解决方案，带来更稳定清晰的信号传输体验；欢迎行业客户联系“在线客服”获取datasheet、报价、样片等更多产品信息。
