射频功率放大芯片（RF PA）核心原理是将直流电能受控转换为高频射频信号能量，通过晶体管在特定偏置下对微弱输入信号进行幅度/功率增益放大，经匹配网络驱动天线辐射，同时需在线性度与效率间取得平衡。
核心工作流程：
信号输入与匹配：微弱射频信号经输入匹配网络（L/π/T型）实现阻抗匹配，减少反射并优化功率传输至有源器件。
直流偏置设定：偏置电路为晶体管（GaAs/GaN/SiGe等）提供静态工作点，决定其工作状态（甲/乙/甲乙/丙类），直接影响线性度与效率。
功率放大转换：晶体管作为受控电流源，利用直流电源能量对输入信号波形进行线性或开关式放大，将直流功率转化为射频输出功率。
输出匹配与滤波：输出匹配网络将放大后信号阻抗变换至负载（通常50Ω天线），滤除谐波分量，确保有效辐射并抑制干扰。
反馈与控制：部分架构引入功率检测、预失真（DPD）或包络跟踪（ET）机制，动态校正非线性失真并提升回退效率。
工采网代理的WT20-1809是一款由韩国Wellang公司生产的单片线性开关电压调节器（LNBR），专为模拟和数字卫星接收器设计。该芯片主要用于通过同轴电缆向两个LNB（低噪声块下变频器）提供稳定的电源和接口信号，可替代TPS65235型号。
该芯片通过电流模式跟踪升压转换器将输入电压精确控制，较大限度降低功耗，并在线性稳压模式下进行差分电压调节，适用于对噪声和纹波要求极高的卫星通信系统 。
WT20-1809需要很少的外部组件，与升压开关和补偿电路集成在设备的内部。选择一个较高的开关频率来较小化无源滤波组件的大小，进一步帮助降低成本。高水平的组件集成确保了极低的噪声和波纹数字。对于DiSEqCTM通信，提供一个音调控制引脚来控制内部生成的22 kHz音调开和关。
WT20-1809采用QFN16封装，将升压开关MOSFET、电流检测电路和环路补偿网络集成于芯片内部，简化PCB设计布局，降低成本，同时，其升压转换器采用352kHz的高开关频率，允许更小尺寸的电感和电容进行滤波，进一步助力设备的小型化，特别适合空间受限的现代消费电子产品。

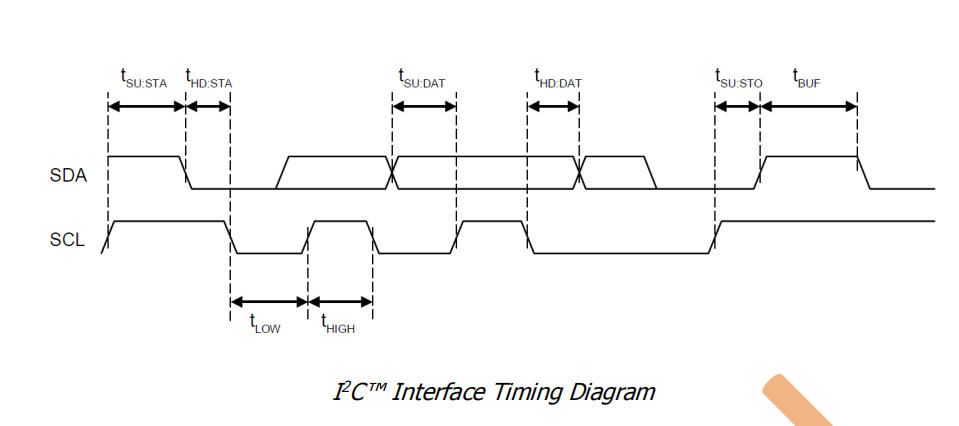

I2C™接口时序图：

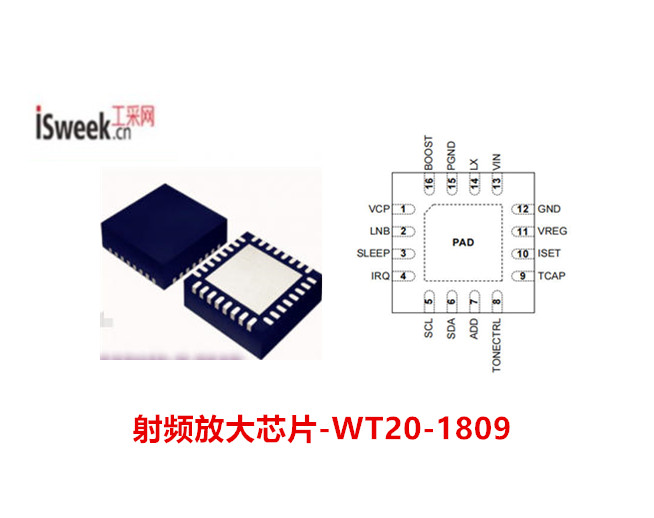

射频放大芯片 - WT20-1809的核心特性：
高度集成：内部集成了升压 MOSFET、电流传感和补偿电路，仅需极少外部组件，降低了系统成本和PCB面积。
低功耗模式：具备Sleep引脚，可在无需I2C控制时快速关闭设备，进入超低功耗状态。
精准电压控制：提供8个可编程LNB输出电压电平（DAC控制），支持13.667V至19.667V的平滑过渡，即使在高容性负载下也能保持稳定。
保护功能全面：内置过流（OCP）、热关机（TSD）、欠压锁定（UVLO）及电源不良（PNG）等故障寄存器，确保系统安全。
性能要求：
高线性度：避免对高阶调制信号（如QAM、OFDM）造成失真，确保误码率（EVM）达标。
高效率：注重功率附加效率（PAE），减少热损耗，延长电池寿命（尤其在移动设备中）。
动态功率控制：根据通信环境自动调节输出功率，平衡覆盖与功耗。
电气与接口参数：
通信接口：采用兼容I2C™标准的2线双向串行接口，工作频率高达400 kHz。
音调控制：内置22 kHz音调振荡器，通过ToneCtrl引脚控制DiSEqC™通信，无需外部组件。
电流限制：LNB输出电流限制可调范围为300 mA至800 mA，且升压峰值电流限制随LNB设置比例调整。
封装形式：采用16-QFN (3x3mm) 无铅封装，标记为WT1809。
典型应用场景：
移动通信：4G/5G手机和基站中放大发射信号，支持Sub-6GHz甚至毫米波频段
卫星通信：放大地面站与卫星间的微弱信号，克服大气衰减
雷达与国防：提供高功率脉冲信号，用于目标探测与电子对抗
物联网与车联网：保障低功耗、远距离或高速移动场景下的可靠连接
韩国Wellang的WT20-1809结合线性稳压的低噪声优势和开关稳压的高效率特性，通过高度的功能集成和精心的设计，为各种电子产品的设计和应用提供了稳定可靠的解决方案，带来更稳定清晰的信号传输体验；为LNB供电与控制提供解决方案，联系ISweek工采网“在线客服”可获取datasheet、报价、样片等产品信息。
