开关芯片的核心工作原理是通过高频开关动作（如MOSFET的导通/截止）和脉宽调制（PWM）技术，实现电能的高效转换与电压调节。其核心流程包括：输入电压被斩波为高频脉冲→能量存储于电感/变压器→释放能量并滤波输出稳定电压，通过反馈闭环动态调整占空比维持输出稳定。

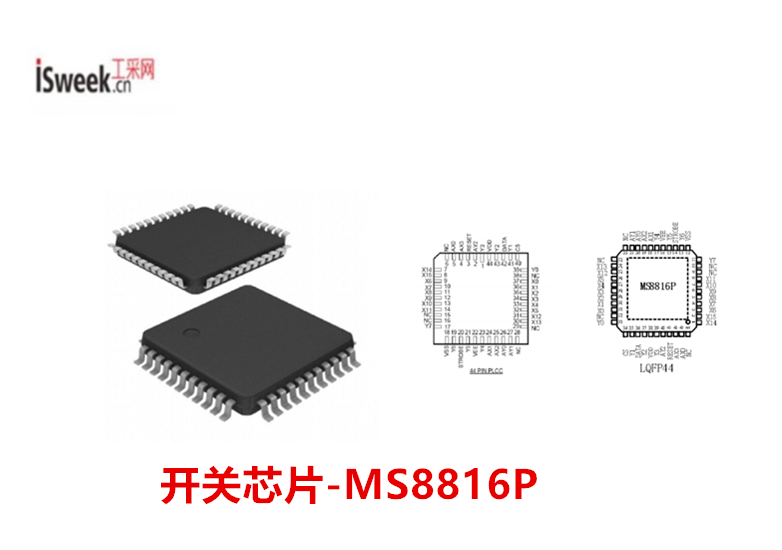

工采网代理的MS8816/MS8816P是一款采用先进的制造工艺，功耗低，可靠性高，隔离度好的开关芯片。该电路包含8×16个模拟开关阵列，7到128个地址译码和锁存电路。通过不同的地址信号，可以对128个开关寻址。DATA端口输入逻辑电平“1”或“0”，可对模拟开关打开或关闭。模拟信号范围从VDD到VEE。还可以通过芯片CS，允许对芯片开关阵列扩展。
MS8816/MS8816P是一个8×16模拟开关矩阵电路。开关矩阵是Y方向8列，X方向16行。当开关断开时，模拟开关阵列相应X行和Y行之间实现相对的隔离；当开关接通时，X行和Y行之间相连。
控制寄存器由一个128位可写RAM组成，其位数可通过地址输入线（AX0-AX3,AY0-AY2）来选择。数据由DATA端口写入到存储器。当STROBE和CS输入为高电平时，不同的数据可以写入DATA端口，在STROBE下降沿，数据被锁存，为确保有效写入，在下降沿前数据端口必须保持稳定。当逻辑“1”写入存储单元时，就把相应的交叉点开关导通；当逻辑“0”写入存储单元时，就把相应的交叉点开关断开。

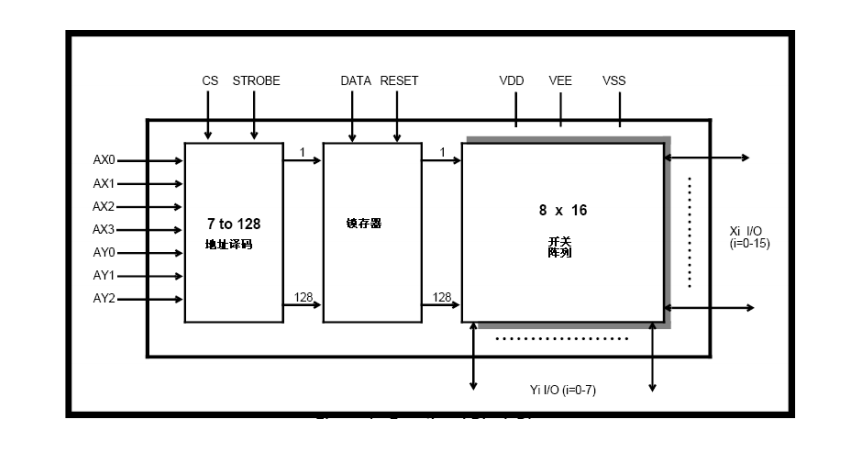

芯片系统框图：
开关芯片 - MS8816P的特性：
内含控制锁存器，地址译码
很短的建立时间和保持时间
宽电压范围：4.5V～13.2V
12Vpp模拟信号
Ron较大65Ω@VDD=12V,25℃
⊿Ron≤10Ω@VDD=12V,25℃
低失真，全CMOS开关
小的馈通和串扰
独立的模拟数字参考电压源
开关芯片 - MS8816P的应用：
按键系统
PBX系统
模拟/数字多路开关
音频/视频开关
移动设备
测试设备
在国产开关芯片领域，瑞盟科技便是国产品牌中的佼佼者。了解更多关于瑞盟科技国产开关芯片的技术应用，联系ISweek工采网“在线客服”获取产品PDF、技术支持和DEMO板、可申请样片。
