模拟开关芯片（Analog Switch）是可以通断模拟信号的半导体器件，本质是受数字控制的双向导通电阻，既能传输模拟电压 / 电流，也可传输数字信号，广泛用于信号切换、多路选通、信号调理、采集前端等电路。核心特点：双向传输、数字逻辑控制模拟通路。
模拟开关芯片本质上是一个由数字控制信号驱动的、可双向传输模拟信号的“电子开关”，核心结构是CMOS传输门。
核心工作原理：
传输门结构：由1个NMOS管和1个PMOS管并联组成，栅极接互补的控制信号。
导通（ON）：控制信号有效时，两个MOS管中至少有一个导通，输入和输出之间呈现低导通电阻（几欧到几十欧），信号可以双向流通。
关断（OFF）：控制信号无效时，两个MOS管全部截止，呈现极高的关断电阻（兆欧级），通路断开，只有极小漏电流。
互补优势：NMOS擅长传低电平、PMOS擅长传高电平，两者并联后可以在整个电源轨范围内平坦地传输信号，避免单管的阈值损失。
工采网代理的MS715T是一款单芯片CMOS十通道模拟开关芯片，这些开关具有低功耗、高开关速度、低导通阻抗、低漏电和高带宽特性。其工作电压范围是1.8V到5.5V，可以广泛应用在电池供电仪器仪表、新一代的模数转换和数模转换系统中。MS715T开关打开时导通电阻匹配良好。MS715T封装为TSSOP24。

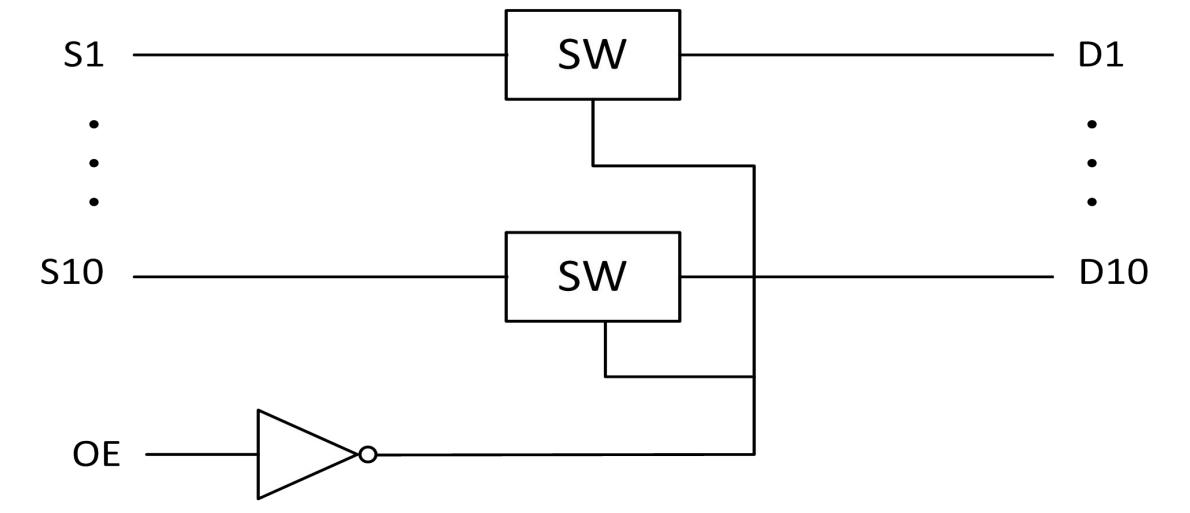

内部框图：
开关芯片 - MS715T的特性：
工作电压范围：1.8V到5.5V
低的导通阻抗：典型值2.5Ω
低的导通阻抗平坦度
-3dB带宽：200MHz
低功耗
快的开启和关断时间

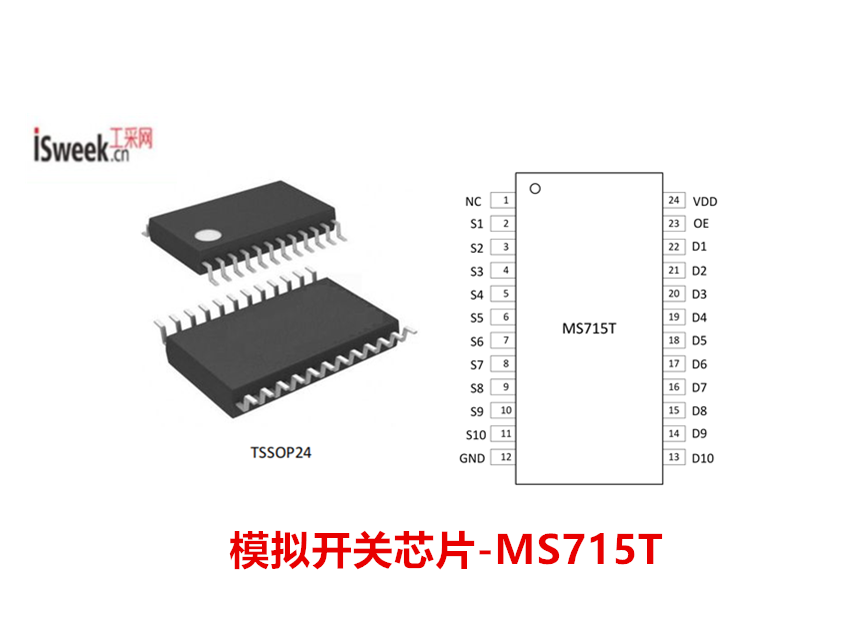

封装：TSSOP24
开关电路 - MS715T的应用：
USB1.1信号开关系统
电池供电仪器仪表
采样保持电路
音频/视频开关系统等
在国产开关芯片领域，瑞盟科技便是国产品牌中的佼佼者。了解更多关于瑞盟科技国产开关芯片的技术应用，联系ISweek工采网“在线客服”获取产品PDF、技术支持和DEMO板、可申请样片。
