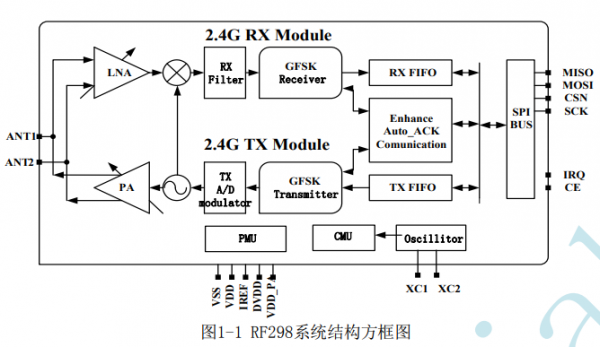

RF298是一款2.4GHz GFSK无线收发芯片，工作在2.400~2.483GHz全球通用ISM频段，内部高度集成了发射机、接收机、频率综合器、GFSK调制解调器以及射频前端匹配电路，外围器件极简，仅需2个电容和1颗晶振即可构成完整的无线通信前端解决方案。
产品特性
超低功耗设计
发射模式（0dBm）：工作电流仅16mA
接收模式：工作电流14mA
休眠模式：待机电流低至1.5μA
支持多种工作模式智能切换，延长电池供电设备续航
传输性能
最大发射功率：10dBm（特殊应用）
典型发射功率：8dBm（标准应用）
接收灵敏度：-86dBm @ 1Mbps
空旷传输距离：标准120米以上，特殊应用可达200米以上
邻道抑制特性优异，抗干扰能力强
技术参数
工作频率：2400~2483 MHz
数据速率：1Mbps / 2Mbps
调制方式：GFSK
发射功率范围：-25dBm ~ +10dBm
接收灵敏度：-86dBm @ 1Mbps
供电电压：2.0 ~ 3.6V
工作温度：-40℃ ~ +85℃
封装形式：ESOP8

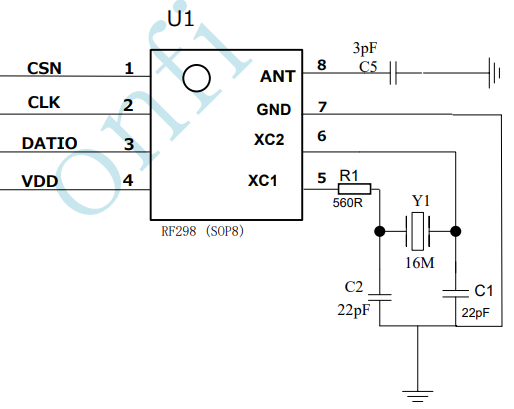

芯片内部集成射频前端匹配电路、22kΩ电阻、晶体负载电容、VDD电容，外围器件仅需2个电容 + 1颗16MHz晶振，支持双层印制板设计，支持微带天线设计，灵活适配多种应用场景。
具备丰富的基带协议处理能力，内置自动重传（auto retransmit） 与自动应答（auto ACK） 功能，支持无自重传模式和带自重传带ACK模式，适应不同通信场景，数据包处理包括：前导码、地址、CRC校验、数据白化（扰码）等；内置两个8字节或一个16字节的TX/RX FIFO，灵活配置，4线SPI接口，最高速率支持8Mbps，与MCU通信高效可靠。
支持五种工作模式，通过内部寄存器与CE引脚协同控制：
休眠模式：所有功能关闭，保持寄存器内容，电流最小
待机模式：晶振低电流振荡，快速唤醒
待发射模式：等待数据写入TX FIFO，PLL快速启动
发射模式：数据发射，支持PLL开环发射方式
接收模式：信号接收、解调、地址判断、CRC校验
应用领域
无线人机交互设备：鼠标、键盘、游戏手柄——低延迟、低功耗。
智能家居与物联网：电视遥控器、智能开关、传感器节点。
工业无线控制：遥控玩具、工业设备遥控器——远距离、抗干扰，稳定可靠。
RF298将高集成度、低功耗、远距离传输和智能协议处理融于一身，为2.4GHz无线应用提供“即用即灵”的解决方案；可联系工采网获取产品信息等等。
