“超节功率MOS管”应为超结功率MOS管（Super Junction MOSFET），是一种专为高压大功率应用优化的功率半导体器件。其核心创新在于通过电荷平衡结构突破传统硅器件的“硅极限”（即耐压与导通电阻之间的权衡关系）。
超结MOS管的工作原理
采用P柱（P-type pillar）与N柱（N-type pillar）交替排列的超结结构，替代传统MOSFET中单一的N型漂移区。P柱和N柱的掺杂浓度和电荷量相互补偿，实现体电荷平衡（即总正负电荷近似相等）。
在传统MOSFET中，耐高压需加厚低掺杂漂移区，导致导通电阻（RDS(on)）很高。关断状态：漏源间加高电压时，P柱与N柱形成的耗尽区扩展并相互贯穿，实现高耐压。导通状态：栅极施加足够电压（VGS > Vth）形成N型沟道，电子从源极流向漏极；由于超结结构降低了漂移区电阻，导通损耗显著减小。
工采电子代理的N型碳化硅MOSFET - SCF80R450XTH是一款基于XLW先进的设计理念及宽带隙材料的独特特性，我们的碳化硅功率MOSFET具备低导通电阻、低栅极电荷、低Qrr值以及卓越的热性能。该器件专为将导通损耗降至较低而设计，同时确保开关性能优异，且几乎不受温度变化的影响。
此外，我们的碳化硅功率MOSFET具有高可靠性和极高的效率，其开发旨在提升终端应用的性能，特别是在工作频率、能效、可靠性以及系统尺寸和重量的减小方面。

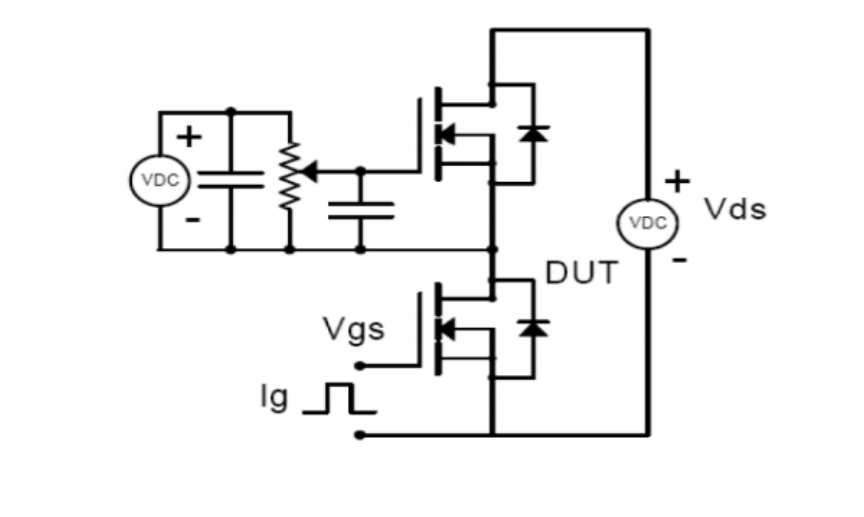

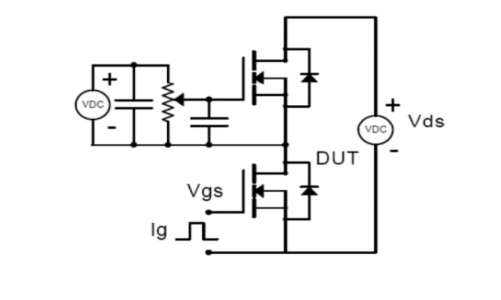

门极电荷测试电路及波形：

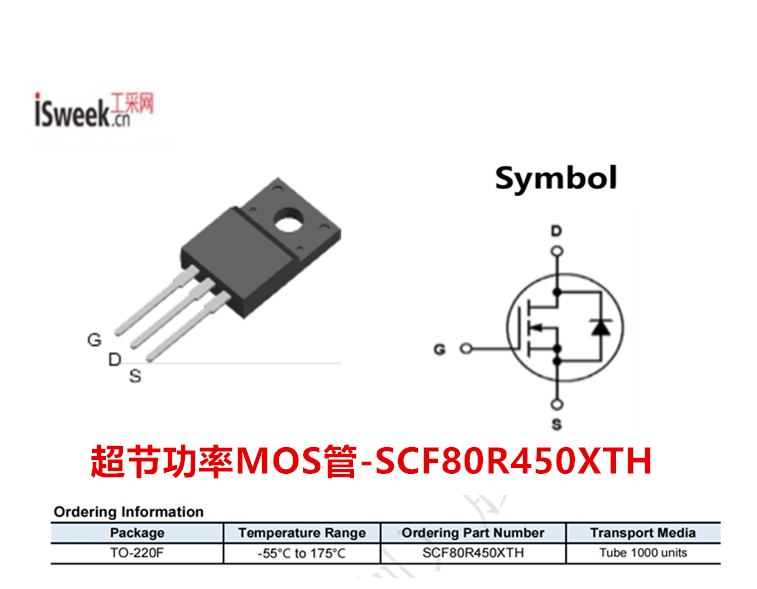

功率MOS管 - SCF80R450XTH的特性：
高速切换，低切换损耗
低电阻、低传导损耗
快速本征二极管，具有低反向恢复时间（Qrr/Trr）
不含卤素，符合RoHS标准
100%雪崩测试
关键优势：
更低导通损耗：RDS(on)大幅降低，提升效率。
更快开关速度：栅极电荷（Qg）和寄生电容更小，适合高频应用（如LLC、PFC拓扑）。
更高功率密度：芯片面积更小，散热更优，适用于紧凑型设计（如快充、适配器）。
更强高温稳定性：内阻温度系数更平缓，重载高温下性能更稳定。
典型应用场景：
EV充电
车载充电器
电机驱动装置
UPS
储能系统
太阳能逆变器
在国产超节功率MOS管领域，希力微生产的国产功率MOS管便是其中的佼佼者。了解更多关于希力微国产功率MOS管的技术应用、规格书以及样品申请，请登录工采网进行咨询。
