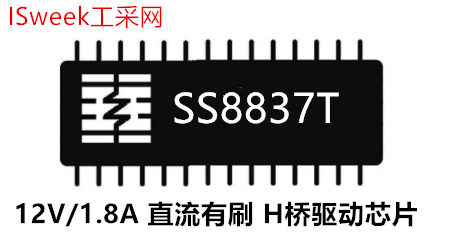

SS8837T是一款单通道H桥电机驱动器，由 N 沟道功率 MOSFET 组成，其电机电源电压（VM）范围为 0~12V，逻辑电源电压（VCC）范围为 1.8~12V，支持 1.8A 的峰值输出电流，采用小型 DFN2×2-8L 封装，能够驱动一个直流电机、螺线管或其他感性负载，广泛应用于摄像机镜头调节、智能玩具、机器人、医疗设备及消费电子产品中。
产品特性
1. 高性能H桥驱动
驱动一个直流电机或螺线管等负载
总导通电阻（高侧+低侧）典型值 260mΩ，降低导通损耗
最大输出电流 1.8A，满足常见低压电机驱动需求
2. 宽电压工作范围
电机电源 VM：0 ~ 12V
逻辑电源 VCC：1.8 ~ 12V
支持独立供电，也可将 VCC 与 VM 短接共用同一电源
3. 低功耗睡眠模式
通过 nSLEEP 引脚控制
睡眠模式下，VCC 电源电流典型值仅 5nA，VM 电源电流典型值 30nA
极大延长电池供电设备的待机时间
4. 简单灵活的控制接口
采用 IN1/IN2 双输入控制（PWM 接口）
支持正转、反转、刹车、滑行四种输出状态
输入逻辑电压范围 1.8V~5.5V，兼容 3.3V/5V MCU
各输入引脚内置约 130kΩ 下拉电阻，悬空时状态确定
5. 完备的保护功能
欠压锁定（UVLO）：VCC < 1.7V 时关闭输出，VCC > 1.8V 自动恢复
过流保护（OCP）：输出电流超过约1.9A且持续1.6µs后，关闭 H 桥，1.6ms后自动重试
过热关断（TSD）：芯片结温超过 150°C 时关闭输出，降温后自动恢复

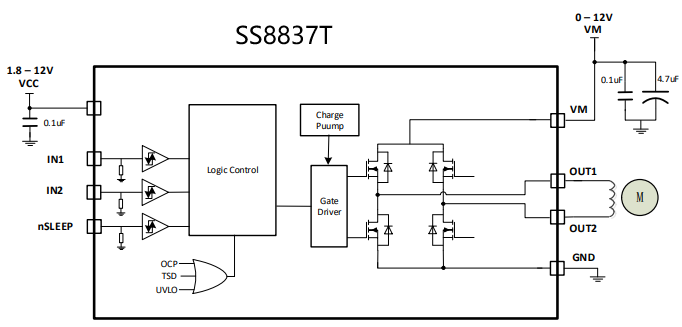

典型应用电路图
典型应用
1、摄像机（含单反镜头）驱动
2、智能玩具、遥控模型
3、小型机器人关节驱动
4、医疗设备（如输液泵、电动工具）
5、螺线管、继电器驱动
无论是用于消费电子、玩具还是工业控制，SS8837T都能为直流电机驱动提供简单、高效、可靠的解决方案,如需了解更多电气参数、封装尺寸或样品申请，可联系工采网“在线客服”
