总线驱动芯片的核心工作就是在控制器和外设之间做信号隔离与功率放大，同时靠“高阻态”实现多设备共享同一组总线而不互相干扰。把控制器的弱信号放大成能驱动外部负载的强信号；用“高阻态”把不参与通信的设备从总线上“摘下来”，避免冲突；以及在某些总线协议里负责电平转换和信号整形。
三态输出与高阻态：
高电平（1）：输出端被内部电路“强拉”到电源电压，可以向外输出电流。
低电平（0）：输出端被“强拉”到地，可以吸收外部电流。
高阻态（Z）：输出端内部的上下两个开关管（PMOS和NMOS）全部关断，相当于从电路上“断开”。此时它既不会拉高也不会拉低总线电平，对其他设备来说就像“隐身”了一样。
工采网代理的MS2652D是一款低功耗、高数据传输率的两通道CMOS差分LVDS信号总线驱动芯片，其支持的数据接收率超过155.5 Mbps(77.7 MHz)。MS2652D将接TTL/CMOS输入信号，转换成低压（350mV）的差分输出信号。芯片驱动器还支持三态输出功能，可以用来关断输出驱动级，通过关断输出电流可以得到11mW的静态功耗。芯片还具有掉电关断功能，当VCC开路时，LVDS输出呈高阻态，此功能可以在掉电时保持LVDS总线上较小负载。
LVDS驱动和接受芯片主要应用于点对点结构中，这种结构为高速数据率信号提供了一个干净的传输通道，传输介质可以是双绞线、电缆、PCB布线，典型的传输介质阻抗小于100Ω。为了匹配传输介质阻抗，应在差分输入端接100Ω的端电阻，且距离器件输入端口越近越好，端电阻把电流信号转化为电压信号提供给接收器件。对于其他如多接受器结构，必须考虑中间连接器、电缆接口等阻抗匹配和噪声阈度范围。

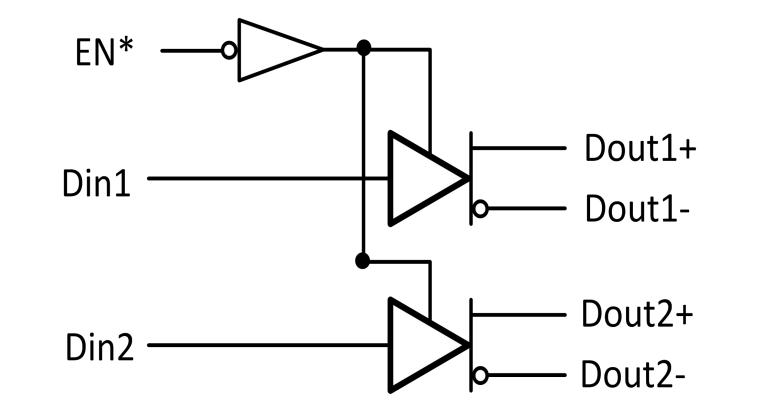

内部框图：
视频接口芯片 - MS2652D的特性：
大于155.5Mbps(77.7MHz)开关速率
掉电时LVDS输出高阻态
±350mV差分输出信号
低功耗
较大400ps通道传输延时差（5V，25℃）
较大3.5ns传输延时
工业级温度应用范围
与ANSI/TIA/EIA-644 LVDS标准兼容

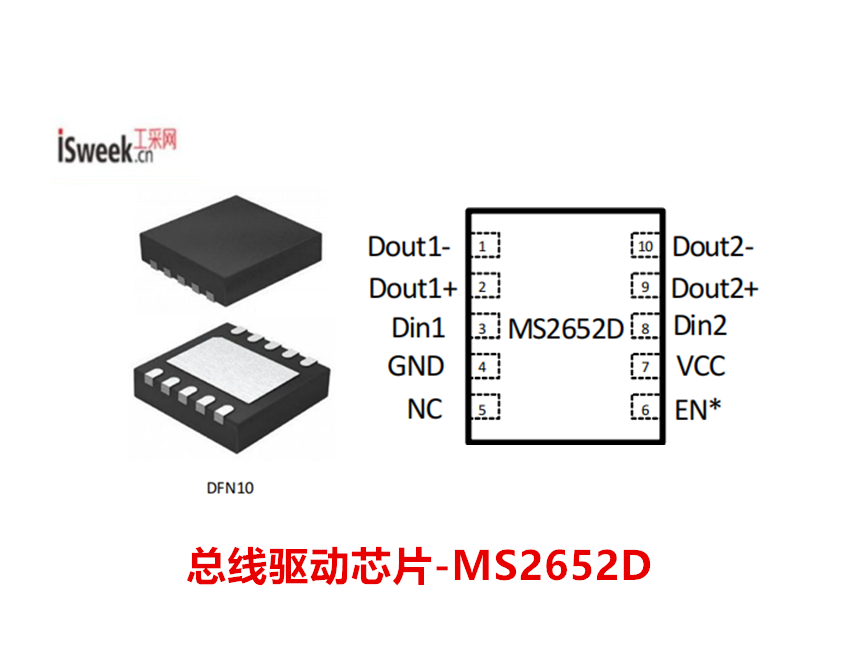

DFN10封装
在国产视频接口芯片领域，瑞盟科技便是国产品牌中的佼佼者。了解更多关于瑞盟科技国产视频接口芯片的技术应用，联系ISweek工采网“在线客服”获取产品PDF、技术支持和DEMO板、可申请样片。
