一款内部集成高效完善的触摸检测算法以及内建稳压电路的触摸芯片-GTX301L

因感应触摸芯片集成为MCU以后,按键的检测也变得更加灵活,可以采用矩阵扫描或AD采样,这样就使得可以识别的按键个数越来越多,以前可能需要几个触控芯片才能完成,现在一个新的触控芯片就完全可以满足要求。

电容式触摸技术通过检测人体与触摸屏之间的电容变化来识别触摸动作。其基本原理是利用人体作为导体,当手指触摸屏幕时,会在触控层和导电层之间形成一个新的电容,改变原有的电容耦合状态。这种变化被传感器检测到,并通过转换电路进行信号放大和处理,最终解析出触摸坐标‌。

触摸芯片的工作原理:

‌电容感应‌:当人体触摸屏幕时,触摸物体与触摸屏表面形成一个电容,触摸芯片内部的电容感应电路会测量这个电容的变化。

‌信号处理‌:触摸芯片感应到触摸事件后,需要将感应到的电容变化转化为数字信号,并进行处理。这通常通过模数转换器(ADC)来完成‌。

‌滤波和去噪处理‌:为了提高信号质量和减少噪声对触摸事件的影响,触摸芯片还会进行一系列的滤波和去噪处理,这一般由触摸芯片内部的数字信号处理器(DSP)完成‌。

‌传输‌:处理完触摸事件后,触摸芯片将数字信号传输给计算机或其他设备,传输方式一般有串行传输和并行传输两种,其中串行传输是目前主流的传输方式‌。

GTX301L

工采网代理的韩国绿芯GreenChip电容式触摸芯片 - GTX301L是一款单通道电容式触摸芯片;该芯片专为取代传统按键而设计,芯片内部集成高效完善的触摸检测算法;内建稳压电路, 提供稳定的电压给触摸感应电路使用, 稳定的触摸检测效果可以广泛的满足不同应用的需求。

由于低功率发动机,各种电池供电的应用程序可以增加产品的使用时间。也基于现有的GreenTouch3TM引擎技术,可靠性可以保证对各种噪音和环境的变化。

触摸感应芯片通过不停的扫描感应按钮或者是滑条的输入,然后运行上层算法来检测的状态或者滑条上的坐标位置,并通过I2C或者其他的通信接口把当前的信息发送到主机端,主机根据当前的输入信息控制显示或者作出其他的相应。

电容式触摸芯片内部集成高分辨率触摸检测模块和专用信号处理电路,以保证电容式触摸芯片对环境变化具有灵敏的自动识别和跟踪功能。电容式触摸芯片还必须满足用户在复杂应用中对稳定性、灵敏度、功耗、响应速度、防水、带水操作、抗震动、抗电磁干扰等方面的高体验要求。为方便用户在应用中可对触摸键的灵敏度进行自主控制,电容式触摸芯片还特设置了灵敏度控制位。

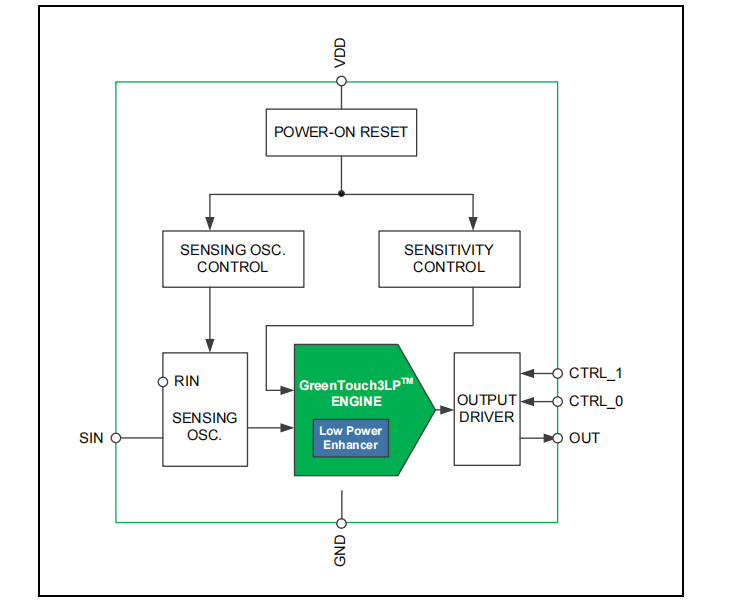

结构图

GTX301L-1

电容式触摸IC - GTX301L的特性:

1)1通道cap,传感输入

2)嵌入式GreenTouch3LPTM引擎

3)1:1直接输出

4)供电电压范围宽:1.8V ~ 5.5V

5)包类型SOT23-6L (2.92x1.60x1.10, e=0.95)DFN-6L (2.00x2.00x0.75, e=0.65)

6)通过无铅认证

7)模拟补偿电路;嵌入式数字噪声滤波器

8)智能灵敏度校准;低功率增强器

9)激活低/高功能;拥有切换功能

电容式触摸芯片 - GTX301L的应用:

多钥匙应用-门锁、遥控器等。

便携式电子产品—移动电话、MP3、PMP、PDA、导航、数码相机、摄像机等。

多媒体设备-数码相框、家庭影院系统等。

韩国GreenChip电容式触摸芯片具备超强抗干扰、高灵敏性能,在门锁应用中可以面对户外的极低、炎热温度,还有天气的变化,而不受影响。在智能汽车普及的现在,家里具备充电桩的,还能抵抗住特斯拉线圈产生的电磁辐射,符合国家强电测试标注,能过高压测试,能过注入电流测试,效果十分明显。更多触摸芯片技术应用,请登录工采网进行咨询。
