立体声数模转换芯片的工作原理主要包括以下几个步骤：
数字信号处理：数字音频信号通过串行接口输入到芯片内部。内插滤波器对输入信号进行上采样和插值处理，以消除信号中的混叠效应。
Δ-Σ调制：多位Δ-Σ调制器将处理后的数字信号转换为模拟信号。这一过程通过噪声整形技术实现，能够有效消除由于电容失配而导致的失真。
滤波处理：输出模拟滤波器对模拟信号进行平滑处理，以去除高频噪声和杂散信号，最终输出高质量的模拟音频信号。
工采网代理的音频芯片 - MS4344是一款立体声数模转换芯片，内含插值滤波器、multi bit数模转换器、输出模拟滤波器。MS4344支持大部分的音频数据格式。MS4344基于一个带线性模拟低通滤波器的四阶 multi-bitΔ-Σ调制器，而且本芯片可以通过检测信号频率和主时钟频率，在2KHz和200KHz之间自动调节采样率。MS4344可以工作在3.3V和5V下。这些特性使它成为DVD播放解码器、数字通信设备等无线设备的理想选择。MS4344采用MSOP10封装。可Pin to Pin兼容替代CS4344。
当系统初始上电后就进入power-down状态，此时插值滤波器和ΔΣ调制器复位，内部参考电压、数模转换器、开关电容滤波器、低通滤波器被关闭，直到系统检测到MCLK和LRCK时钟。一旦MCLK和LRCK被检测到，系统就开始计算MCLK和LRCK的比值，然后给内部参考电压上电，最后才给数模转换器、开关电容滤波器上电，同时输出端输出静态电压VQ。
MS4344接受标准的音频采样频率，包括在QSM模式下的48、44.1、32kHz，在DSM模式下的96、88.2、64kHz，在SSM模式下的192、176.4、128kHz。音频数据通过串行输入数据端输入（SDIN）。左/右通道时钟（LRCK）决定当前输入数据的通道。串行时钟是音频数据进入输入数据缓存的时钟。主时钟MCLK/LRCK的比值必须是整数。LRCK的频率等于每个通道输入数据的频率Fs。MCLK与LRCK的比值和速度模式是在初始化时通过计算在一个LRCK周期内MCLK的周期数以及MCLK的值来决定的。内置的除法器会产生合适的时钟。

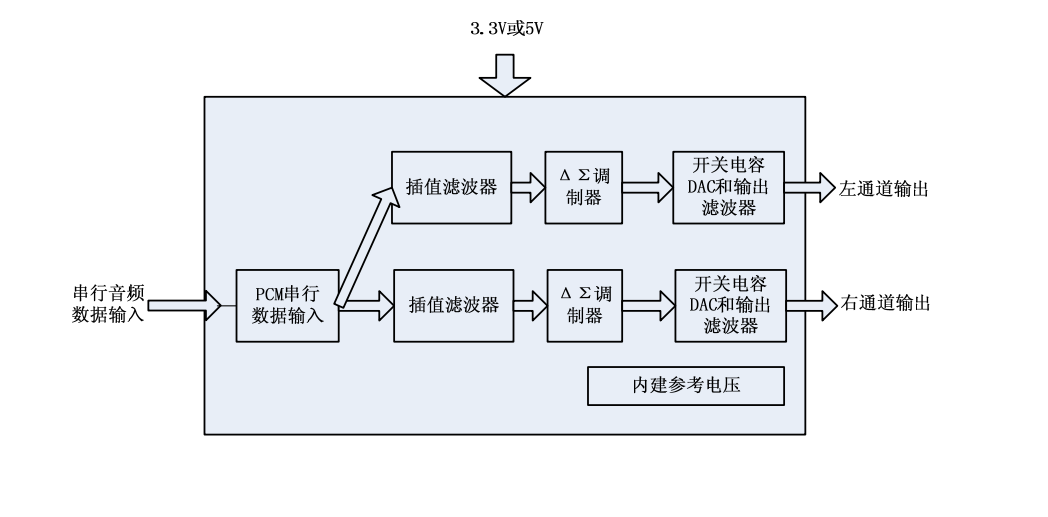

内部框图:
DAC芯片 - MS4344的特性：
Muti-bitΔΣ调制器
24bit D/A转换器
自动检测大到192KHz的信号频率
105dB动态范围
-90dB总谐波失真+信噪比
低时钟抖动敏感度
3.3V或5V工作电压
线性滤波输出
片上数字去加重
封装形式：MSOP10
应用：
数字通讯设备
汽车音响系统
DVD 音频系统
在国产DAC芯片领域，瑞盟科技便是国产品牌中的佼佼者。了解更多关于瑞盟科技国产DAC芯片的技术应用，请登录工采网官网进行咨询。
