iML6602作为一款高性能D类音频功放，在功率效率、输出失真、保护机制和成本控制等方面均表现出色，使其在消费电子、工业设备及专业音频领域具有广泛适用性，对于追求国产化替代、需快速迭代的厂商而言，iML6602不仅是技术升级的选择，更是供应链安全的重要保障。
D类音频功率放大器的核心原理是通过PWM调制将音频信号转换为高频方波，再通过MOSFET开关进行功率放大，最后经LC滤波器还原音频信号。将输入的模拟音频信号与高频三角波（通常200kHz-1MHz）输入比较器。当音频信号幅值超过三角波时，比较器输出高电平，反之输出低电平，生成脉宽与音频信号幅值成正比的PWM信号。此过程通过Δ-Σ处理技术提升三角波稳定性，从而改善音质。
iML6602是工采网代理的一款国产高效立体声D类音频放大器，采用双通道架构，可在24V供电THD+N=10%条件下，BTL模式能持续提供2*30W/8Ω功率输出；PBTL（单通道）模式能够持续提供60W/4Ω功率输出，同时管脚能兼容替代TPA3118，无需修改电路设计，无需修改PCB布局。
iML6602是一种高效立体声d级音频放大器，在高效模式（HEM）下具有非常低的空闲功率损失，这有助于延长电池寿命。高效率允许它可以支持2×30 W没有外部散热器在一个双层PCB上。该设备提供并行BTL应用，可以在24V电源电压下提供60W到4Ω负载。
iML6602D类功放专为需要高输出功率和低空闲功耗的应用设计，如Soundbars、蓝牙音箱、电视音响和家庭影院等都能提供专业级音频解决方案，同时支持主从同步模式，可实现多设备级联，满足复杂音频系统的需求，高效调制模式（HEM）和扩频技术，降低电磁干扰（EMI）同时保持低空载损耗（15mA空闲电流）其开关频率可选300kHz或350kHz，进一步优化EMI表现。
iML6602采用切换频率选项300-KHz和350K+-15% SSM，以减少EMI，这与主或从选项一起实现，使同步多个设备成为可能。可调功率限制功能允许设置PLIMIT电压轨道，以限制通过扬声器的电流量。该设备被完全的保护，包括UVLO、OVP、OTP、直流保护和短路保护。

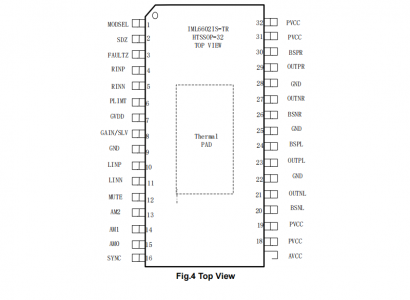

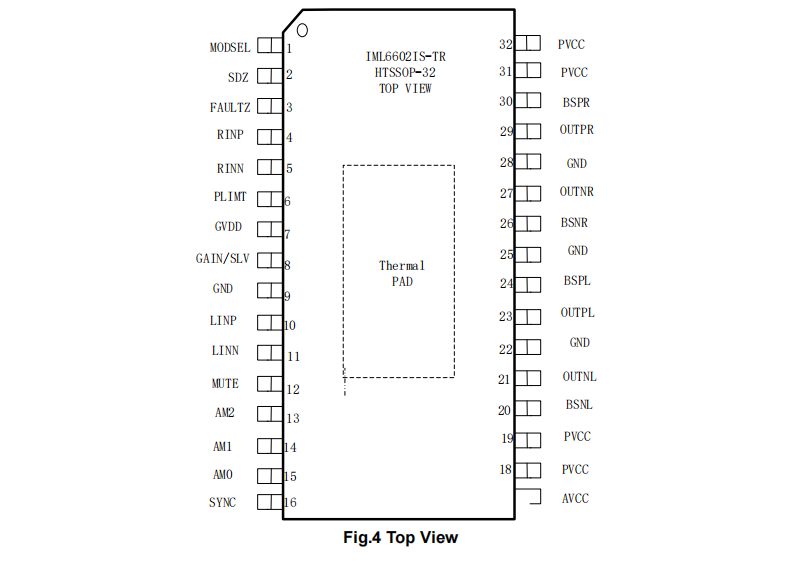

引脚配置：
模拟功放芯片 - iML6602的性能优势：
供电电压范围：
iML6602：4.5V至26V，支持单/双电源供电
输出功率与效率：
PBTL模式：iML6602单通道输出60W（4Ω，24V）效率高达94%
BTL模式：iML6602可输出2×30W（8Ω，24V，THD+N=0.1%）
失真与噪声控制：
iML6602的THD（总谐波失真）在1W功率下仅为0.01%，同时，其信噪比达到109dB，支持无滤波器设计
高效能模式（HEM）：
iML6602采用独特的HEM调制模式，其静态电流低至22mA，总谐波失真（THD）更小，例如，在24V供电下，iML6602的THD在6W输出时小于0.2%，25W时仍能保持极低失真（较低达0.01%）
低电磁干扰（EMI）：
iML6602提供300kHz或350kHz±15%扩频调制（SSM）选项，结合主从同步功能，可进一步降低EMI，减少对外部滤波器的依赖，简化系统设计
替代优势（iML6602 VS TI-TPA3118）
- 能效提升与热管理优化：峰值效率达93%（TPA3118典型值89%）独创的散热增强型封装（HSOP-28）热阻降低40%，支持100%满功率持续输出（TPA3118需降额使用）
- 音质与动态性能升级：THD+N低至0.04%（1W/1kHz）信噪比提升至102dB（TPA3118为95dB）集成动态范围压缩（DRC）和自适应限幅保护。
- 系统集成度突破：内置DC-DC升压电路（TPA3118需外置）集成I2C/SPI双协议数字控制接口；支持硬件/软件双重工作模式切换。
- 增强型保护机制：三重保护架构：过流/过温/欠压保护；抗浪涌能力达±40V（TPA3118为±30V）智能短路自恢复功能。
iML6602可对TPA3118的功能替代，降低对进口器件的依赖，更在效率、失真控制和EMI抑制等关键指标上实现超越，工采网作为iML6602的主要代理商，提供原厂技术支持服务，确保价格优势和供应链安全的保障，联系“在线客服”获取技术文档、DEMO板及定制化支持，加速产品开发周期。
