国产立体声音频编解码器CJC8988可管脚兼容WM8988和ES8388

CJC8988可Pin to Pin替代WM8988ES8388,数据对比性能介绍如下:

1、CJC8988是一个参考WM8988设计的芯片,可直接替换使用,与WM8988具有相同的IIC格式和寄存器定义,但有少量音量寄存器的定义差异,因此在相同配置下声音大小可能会有差异。

2、与ES8388相比CJC8988的封装相同,但管脚定义有所不同,IIC的读写时序也不一致,而寄存器定义则存在差异。

3、尽管ES8388规格书显示效果优于CJC8988,实际效果比规格书描述的要差约6db,声音效果也不太理想。此外,ES8388在上电断电时可能存在噪音,在模式切换时可能会出现POP声。

4、WM8988可以在1.5V至3.6V的范围内工作,但其IC接口不支持读模式,而CJC8988的I接口支持读模式,这为调试带来了很多方便.

5、如果要将CJC8988替换ES8328或ES8388,可能需要调整外围电路。

6、CJC8988模拟和数字电路在1.8V下可达到要求的性能,而ES8338的较佳性能是模拟为3.3V,数字为1.8V。在模拟和数字电路同时供电为1.8V的情况下,CJC8988的性能指如SNR、THD+N等都要比ES8338高出很多。

CJC8988

由工采网代理的CJC8988是一个低功率,高质量的立体声音频编解码器,和WM8988外围电路一致,管脚兼容;可以直接Pin to Pin替代WM8988,CJC8988是参考WM8988设计的,芯片可以直接替换;IIC格式一致,寄存器定义一致,但少量音量寄存器,定义一致,但同样配置下声音大小有差异。

Codec芯片 - CJC8988是一颗超低功耗的双路ADC和DAC的音频编码器,目前可以完全替代wolfson WM8988,目前已经量产;为便携式数字音频应用而设计;有2个耳机放大器或立体声输入输出接口的 AD/DA转换器。专门为低功耗、便携式设备设计开发的。

芯片采用成熟的0.18μ CMOS工艺,工作电压1.8V,成本低廉,整个音频芯片所有通路工作时的总功耗为9mW,录音和回放通路的信噪比大于96db, 总谐波失真大于85dB。

CJC8988在电源电压降至1.8V时工作,尽管数字核心可以在电压降至1.5V时工作以节省电力,并且所有电源的较大电压为3.3伏。芯片的不同部分也可以在软件控制下断电。CJC8988提供了一个非常小和薄的4x4mmCOL包,理想的用于手持和便携式系统。

CJC8988拥有静音功能和可编程音量调节能力,音频数据接口包含I2S,24bit/20bit/16bit Left Right justified,DSP多种格式,同时提供音量控制、静音、去加重、电源管理、3D增强等强大功能,适用于便携式多媒体播放器、多媒体、智能手机、手持游戏等设备上。

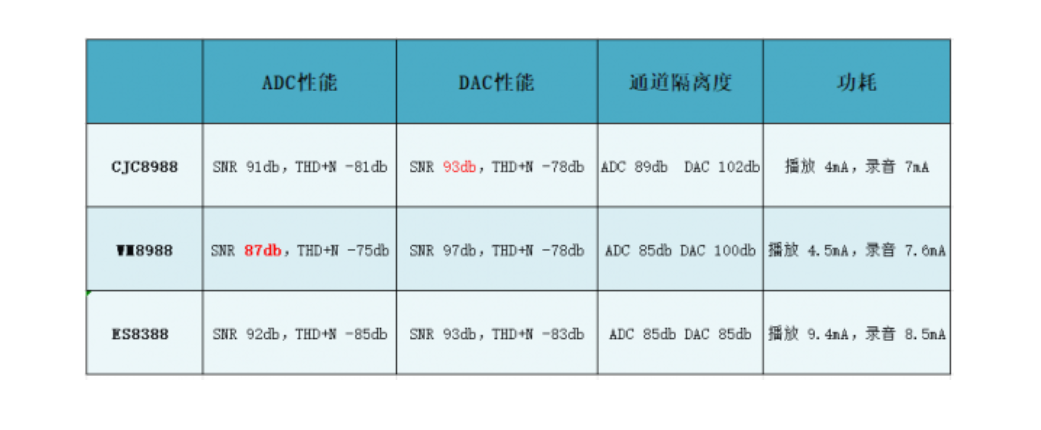

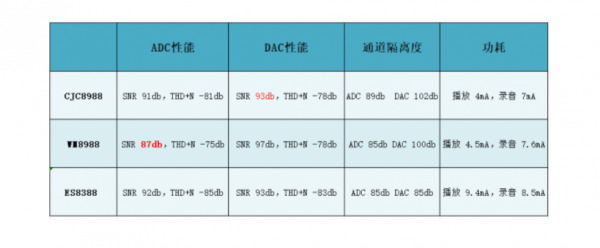

CJC8988可Pin to Pin替代WM8988ES8388三款型号性能参数如下:

CJC8988-1

音频编解码器 - CJC8988的特性:

DAC信噪比93 dB(“A”加权),T高清-87dB在48 kHz,1.8V
ADC信噪比91 dB(“A”加权),THD-81dB在48 kHz,1.8V
2个芯片上的耳机驱动程序
-THD-78dB,信噪比93 dB,16Ω负载Hz,1.8V
数字图形均衡器
低倍(显微镜)
-7.8mW立体声播放器(1.8V电源)
-16.8mW记录和回放(1.8V电源)
低电源电压
-模拟1.8V至3.3V
-数字机芯:1.5V到3.3V
-数字输入I/O:1.8V至3.3V
256fs/384fs或USB主时钟速率:12MHz,24MHz
音频采样率:8、11.025、16、22.05、24、32、44.1、48、88.2、96个kHz

从内部从主时钟产生88.2,96kHz主时钟

CJC8988适用于各种低功耗、便携式设备,并提供丰富的音频处理功能和接口;了解产品更多相关内容,请登录工采网官网联系“在线客服”获取PDF规格书、询价单,申请样品。

转载请注明出处:传感器应用_仪表仪器应用_电子元器件产品 – 工采资讯 http://news.isweek.cn/41691.html
