薄膜晶体管液晶显示器（英语：Thin film transistor liquid crystal display，常简称为TFT-LCD）是多数液晶显示器的一种，它使用薄膜晶体管技术改善影象品质。虽然TFT-LCD被统称为LCD，不过它是种主动式矩阵LCD，被应用在电视、平面显示器及投影机上。
TFT-LCD面板可视为两片玻璃基板中间夹着一层液晶，上层的玻璃基板是彩色滤光片、而下层的玻璃则有晶体管镶嵌于上。当电流通过晶体管产生电场变化，造成液晶分子偏转，藉以改变光线的偏极性，再利用偏光片决定像素的明暗状态。此外，上层玻璃因与彩色滤光片贴合，形成每个像素各包含红蓝绿三颜色，这些发出红蓝绿色彩的像素便构成了面板上的视频画面。
图片来源：无版权图库 - Pixabay
薄膜晶体管液晶显示器技术是一种微电子技术与液晶显示器技术巧妙结合的技术。 把单晶上进行微电子精细加工的技术，移植到在大面积玻璃上进行薄膜晶体管（TFT）阵列的加工，再将该阵列基板与另一片带彩色滤色膜的基板，利用与业已成熟的液晶显示器（LCD）技术，形成一个液晶盒，再经过后工序如偏光片贴覆等过程，形成液晶显示器件。
电源管理芯片（Power Management Integrated Circuits），是在电子设备系统中担负起对电能的变换、分配、检测及其他电能管理的职责的芯片。主要负责识别CPU供电幅值，产生相应的短矩波，推动后级电路进行功率输出。
电源管理集成电路（IC）是一种芯片，负责电子设备系统中电能的转换、配电、检测和其他电源管理。其主要负责将源电压和电流转换为可由微处理器、传感器等负载使用的电源。
电源管理芯片（PMIC）的核心工作原理是通过电压转换、动态调节和保护机制，为电子设备提供稳定可靠的电能管理。
根据设备负载动态调整供电策略（如待机时降低功耗），延长电池寿命。现代PMIC常集成多路输出、数字控制接口和诊断功能，减少外围电路复杂度。
工采网代理的国产电源管理芯片 - iML1942是一个高度集成的电源管理IC。它具有完整的I2C接口来编程各种参数。iML1942设备包括各种保护功能，如输入欠压锁定（UVLO）和过温关闭（OTP）。输出端包括欠压保护（UVP）和短路保护（SCP）。
PMIC - iML1942有一个WQFN 46针6.5 mm X 4.5 mm，底部暴露的热垫，以提供较佳的散热。该设备的额定工作范围为-40至+85°C温度范围。
iML1942是一款专为电视和显示器LCD面板设计的I2C可编程解决方案。该器件包含：一个电流模式升压稳压器用于AVDD供电；一个同步降压转换器用于VBK1供电；一个可选配的温度补偿升压稳压器或电荷泵稳压器用于VGH供电；一个可选配的温度补偿反相转换器或负电荷泵稳压器用于VGL供电；一个负线性稳压器(VSS1)；一个可编程大电流运算放大器用于VCOM1调节；一个可编程数模转换器用于VCOM2DAC；以及14通道可编程伽马缓冲器。
该主升压稳压器为面板源驱动芯片提供受控电源电压（内部/外部控制）。它采用电流模式、可编程频率的脉宽调制架构，以较大化环路带宽并提供快速瞬态响应。该稳压器工作于可编程开关频率（可选500kHz/750kHz），以较小化外部元件并提高效率。其中一位Fsw用于调节开关频率，包括升压稳压器和降压稳压器。

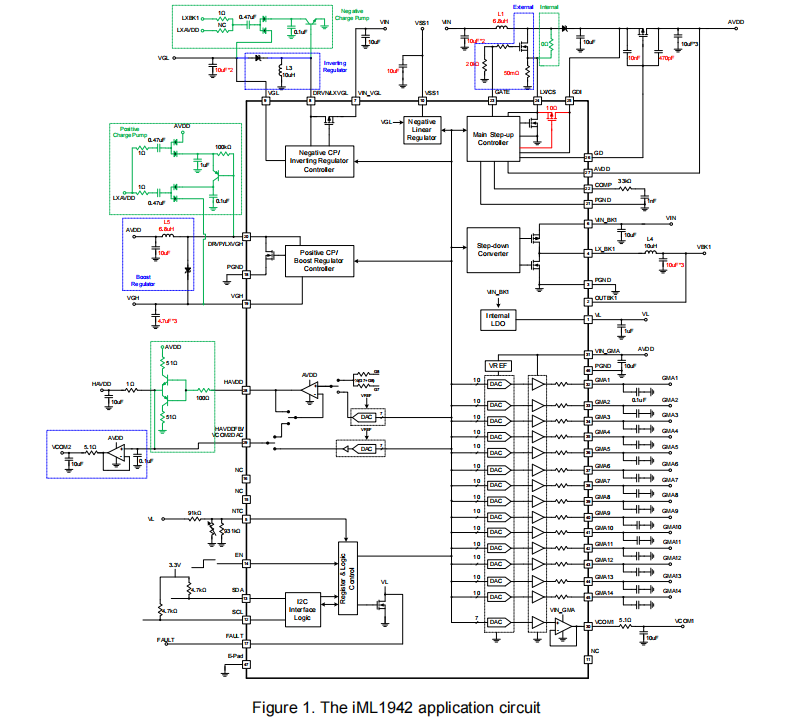

典型应用电路图：
电源管理芯片 - iML1942的特性：
8.6V至14.7V的电视输入电源电压范围
4.3V至6V的输入电源电压范围为MNT
全I2C接口控制
AVDD、VBK1、VGH、VGL、1位可选择切换频率（500 kHz/750kHz）
可选的内部或外部MOSFET驱动器增压调节器的AVDD：
- 13.5V至19.8V的输出电压范围
VBK1的同步吸盘调节器：
- 1.8V至3.35V的输出电压范围
用于HAVDD的大电流可编程放大器：
- 7位分辨率
- ±200mA输出短路电流
可选的反向调节器转换器或充电泵调节器的VGL：
- -3V至-18V的输出电压范围
- 温度补偿输出
VSS1的负线性调节器：
- -3V至-16V的输出电压范围
- 采购和连接能力
可选的增压调节器或更换泵调节器的VGH：
- 20V至45V的输出电压
- 温度补偿输出
封装：
-WQFN 6.5x4.5-46
-WQFN 6x6-48L
工采网作为国内工业品批发供应商平台，所有产品均来自于原始生产厂商直接供货，给用户提供高效的技术支持和原厂的质量保证及售后服务，价格优惠欢迎新老户客咨询热线获取更多更详细的电源管理芯片（PMIC）产品信息。
