LED恒流芯片是用于照明设备及背光源中实现恒流驱动的集成电路，其核心功能是确保流过LED的电流保持恒定，不受输入电压波动、LED正向电压变化或温度变化的影响。主要应用于LED照明（如洗墙灯、线条灯、球泡灯、筒灯）、车灯、工矿灯、显示器/LED电视背光及广告灯箱、景观亮化等领域。
LED恒流芯片的核心功能是通过内部电路实时检测并控制输出电流，使其保持恒定，从而实现恒流驱动。其内部构成通常包括电流检测模块、参考电压源、误差放大器、功率开关/驱动电路以及保护电路。
该芯片通过升压转换、恒流控制实现稳定驱动，支持升压恒流（Boost）与降压恒流（Buck）两种主要驱动方式，其中升压恒流适用于电池供电等低电压输入场景，降压恒流适用于电网供电等高电压输入场景。

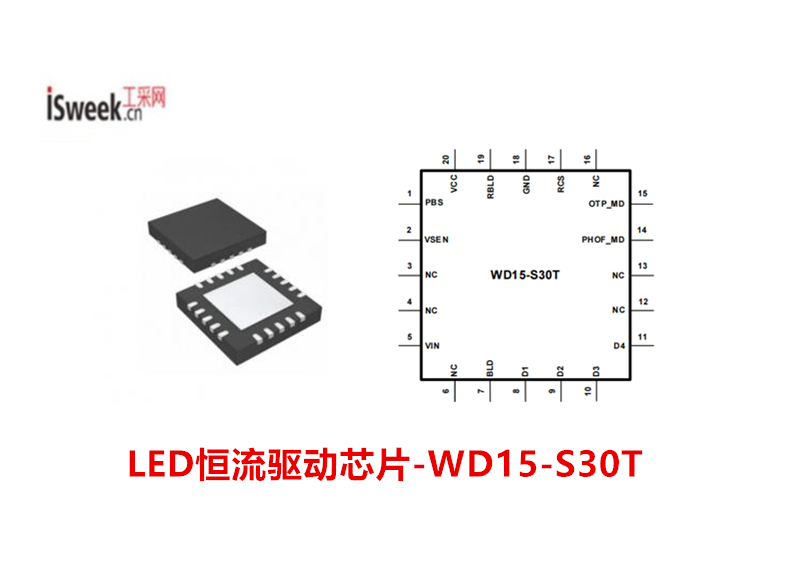

工采网代理的WD15-S30T是一款高性能4步AC直接LED驱动IC，专为满足现代照明应用对能效、成本控制和调光兼容性的多重需求而设计，具备优异的TRIAC调光兼容性、高功率因数和低谐波失真，为LED照明产品提供高效、可靠、经济的驱动解决方案。可从整流后的交流电压驱动多个串联LED，由于其外部元器件数量少，给设计带来极大的便利。
WD15-S30T是一款专为TRIAC调光应用的四段式AC直接LED驱动芯片，采用分段恒流控制技术，可直接从整流后的交流电压驱动多串LED，仅需少量外部元件即可构建完整的LED照明驱动方案;其宽输入电压范围（90VAC至305VAC）可实现功率因数> 0.9，总谐波失真< 15%。
针对TRIAC调光应用，WD15-S30T引入了动态电流缩放技术,当调光角度减小时，芯片通过VSEN引脚实时检测调光深度，并自动按比例降低LED输出电流,这一特性使得灯具的亮度变化曲线能够满足NEMA调光标准，避免因电流下降不足而导致的调光曲线过陡或过缓问题。
典型应用图：
LED驱动芯片 - WD15-S30T的特性：
LED直接从交流线路上驱动
宽输入范围：90VAC~305VAC
内置4步的恒流驱动
可调驱动电流
与三端双向可控硅调光兼容
包括漏电流，以提供晶闸管调光器的保持电流
包括外部MOSFET的栅极驱动器，为三端双向可控硅调光器提供锁存电流
由于保持电流和锁定电流，因此具有极好的三端双向可控硅调光器兼容性
保护功能：
过热保护，模式可选：
自动恢复模式
锁存模式（需断电重启）
EMI安全运行
电气性能：
功率因数 > 0.9
总谐波失真 < 15%
热关断温度：160°C
封装：
热增强型QFN 20引脚（6mm × 6mm）
热阻：θJA = 33.8°C/W，θJC = 7.5°C/W
LED照明芯片 - WD15-S30T的应用：
筒灯：提供平滑的TRIAC调光性能
吸顶灯：高功率因数，满足能效要求
面板灯：简洁的外围电路，降低系统成本
其他AC直接驱动LED照明：宽电压输入，适应全球市场
WD15-S30T具有较高的LED电流驱动能力，可通过外部电阻调节电流。WD15-S30T将帮助工程师在LED照明领域生产出高效能、高设计效率、低成本等优秀产品。
WD15-S30T通过高度集成的4级分段驱动、可编程泄放电流和灵活的TRIAC调光适配功能，为LED照明提供了兼具“高性能、低成本、易设计”的驱动方案。其兼容性强、保护功能完善的特点，尤其适合需通过严格能效与调光标准（如NEMA）的商用和家居照明产品；联系ISweek工采网“在线客服”获取产品更多技术资料与样品支持。
