电机驱动芯片作为动力控制的核心，在工业自动化设备、智能家居系统以及新兴的48V汽车电子领域，高功率密度、大电流输出和高效散热能力已成为电机驱动芯片的核心竞争力，SS6548D与MP6522电机驱动芯片分别代表了不同应用场景下的高性能解决方案，本文从参数、性能及应用场景三方面进行对比分析，以突出其各自的优势与适用性。
产品描述：

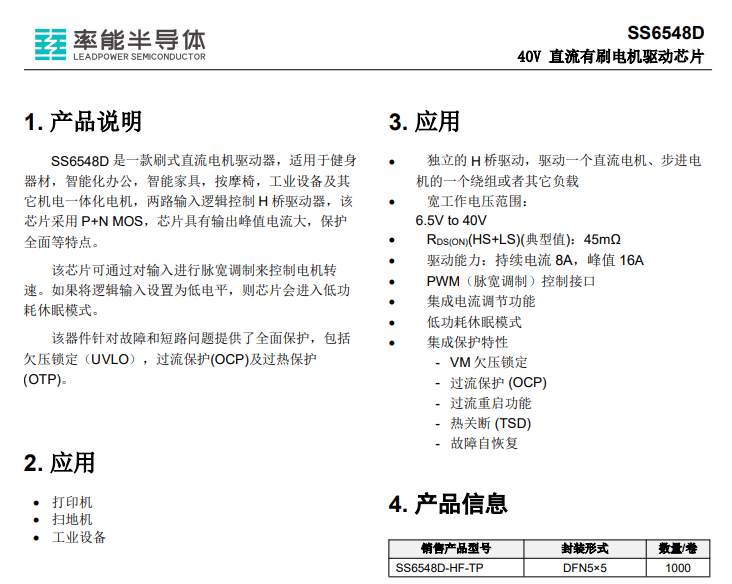

1、SS6548D是一款H桥刷式直流电机驱动器，采用带散热盘的DFN5*5封装，支持6.5V至40V工作电压，其高达16A的峰值输出电流和8A持续电流能力，内置电流调节将电机电流限制到预定最大值，H桥由两路逻辑输入控制, 内置低导通内阻的P+N沟道MOSFET；该芯片可通过对输入进行脉宽调制来控制电机转速。如果将逻辑输入设置为低电平，则芯片会进入低功耗休眠模式。针对故障和短路问题提供了全面保护，包括欠压锁定（UVLO），过流保护(OCP)及过热保护(OTP)。

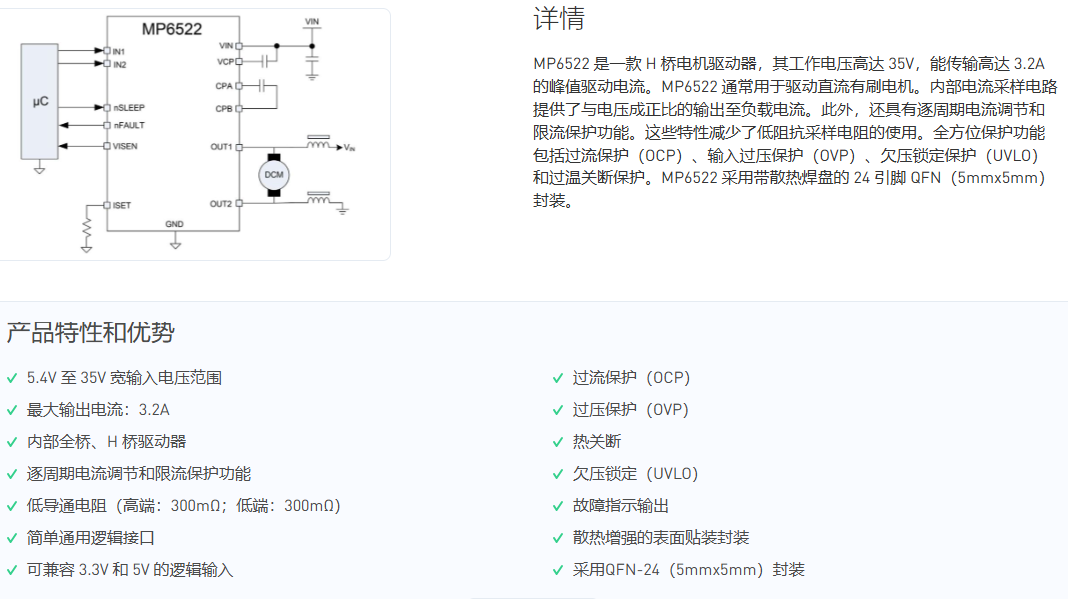

2、MP6522是一款 H 桥电机驱动器，采用带散热焊盘的 24 引脚 QFN（5mmx5mm）封装其工作电压高达35V，能传输高达3.2A 的峰值驱动电流，通常用于驱动直流有刷电机。内部电流采样电路提供了与电压成正比的输出至负载电流。此外，还具有逐周期电流调节和限流保护功能。这些特性减少了低阻抗采样电阻的使用。全方位保护功能包括过流保护（OCP）、输入过压保护（OVP）、欠压锁定保护（UVLO）和过温关断保护。

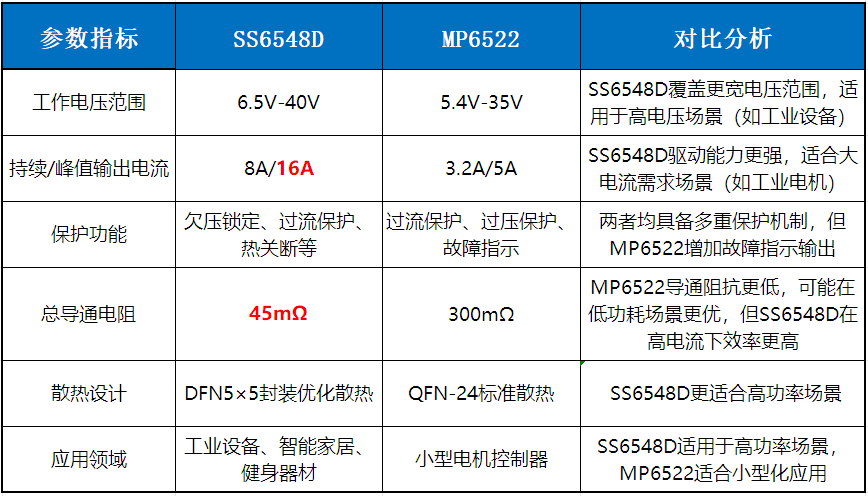

下表展示了SS6548D与MP6522在关键电气参数上的直接对比：
由上述参数对比，SS6548D在电压适应性和电流输出能力上实现了双重跃升，其6.5V-40V宽电压输入不仅覆盖MP6522的35V上限，更直接兼容48V汽车电子系统（如涡轮增压器、ADAS辅助系统）为新能源汽车和工业高压总线设计扫除了障碍。
峰值电流16A的爆发式输出能力（MP6522仅3.2A-5A）让SS6548D轻松应对电机启动瞬间的高扭矩需求，例如跑步机急加速或传送带突加载荷的场景。
在能效提升方面，SS6548D采用P+N MOSFET拓扑结构，总导通电阻（RDS(ON)）低至45mΩ，较MP6522的300mΩ降低达85%。这意味着在8A持续电流下，其导通损耗相比MP6522减少约30%，显著降低温升并提升系统整体效率。
SS6548D更构建了一套完整的故障防御体系，确保设备在恶劣环境下稳定运行：
过流保护（OCP）：设置16A阈值，触发后4ms自动复位，避免电机堵转烧毁
热关断（TSD）：结温超过150℃时强制关断输出，温度回落至110℃后自恢复，防止过热损坏
欠压锁定（UVLO）：当输入电压低于7V时自动关断，杜绝低压异常导致的逻辑错误
电流调节机制：通过外接采样电阻实时监测电流，动态限制输出最大值
相较而言，MP6522虽也提供过流和欠压保护，但其3.2A的电流上限在高负载工业场景中极易触发保护而导致频繁停机，SS6548D的多重冗余保护设计为大功率设备提供了更宽的容错空间。
SS6548D的大电流与高压特性使其在多个领域脱颖而出：
●工业自动化：驱动机械臂关节电机（峰值16A满足瞬间扭矩需求）、物流传送带（8A持续电流保障24小时运行）
●智能家居：高端扫地机器人行走电机（45mΩ导阻延长续航）、智能窗帘抗风阻控制（PWM精准调速）
●健身器材：跑步机变频驱动（40V电压支持急停能量回收）、健身车电磁阻系统（16A峰值应对快速阻力切换）
●汽车电子：48V涡轮增压器（兼容汽车总线）、ADAS转向助力电机（欠压保护确保安全冗余）
在这些场景中，MP6522的5A峰值电流上限和35V耐压已成为性能瓶颈。例如一台商用跑步机启动电流需求达12A，MP6522需外扩MOSFET才能满足，而SS6548D可单芯片解决；SS6548D适用于高功率电机（如工业设备、健身器材）MP6522适合小型电机控制（如消费电子）。
SS6548D以40V/16A的硬件规格、45mΩ超低导阻与工业级保护机制，相较于MP6522等传统方案，在功率密度、能效转化和系统可靠性上实现了三重突破，尤其适合需要应对高扭矩、高电压、高可靠性的应用场景，产品PDF规格书、样品申请可联系工采网：19168597394（微信同号）
