在工业自动化、智能家电及精密设备领域，高效可靠的电机驱动方案直接影响终端产品的性能和稳定性，SS6809A作为一款专为12V系统设计的双通道H桥驱动芯片，集高集成度、灵活控制与多重保护于一体，为中小功率电机驱动场景提供了突破性的解决方案。
产品描述：

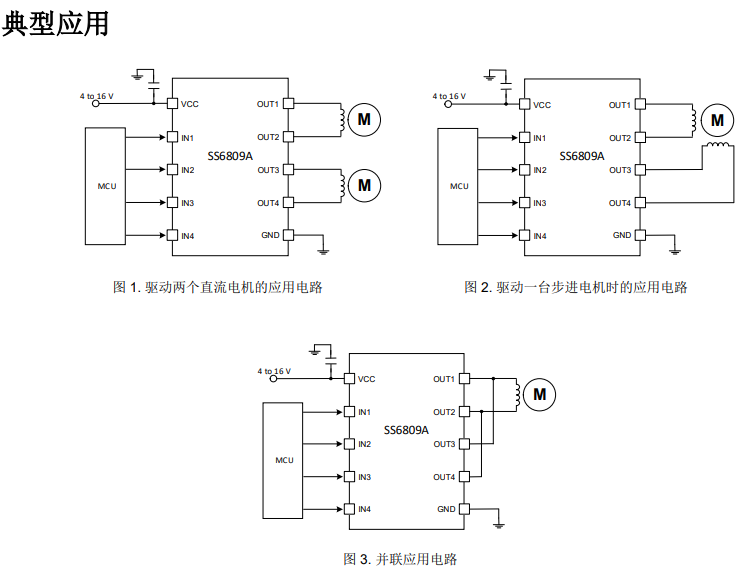

SS6809A电机驱动芯片采用双通道H桥设计，单通道支持峰值电流1A、均方根电流0.7A（12V@25°C）可独立控制两台直流电机（如打印机走纸+切刀机构）或通过并联输出峰值电流2A驱动单台大功率电机（如吸尘器滚筒电机）同时支持两相步进电机的全步/半步驱动，满足精密定位需求（如舞台灯光旋转支架）
工作电压覆盖4V-16V（耐压20V）采用SSOP10封装，符合RoHS标准，内置DMOS功率管总导通电阻<1Ω（典型值）在12V/25℃条件下单通道持续输出0.7A均方根电流，功率损耗降低40%，无需外接3.3V电源，适应电池波动或适配器供电场景。
产品特性：
●VCC max = 20V，IO max = 1A
●4V 至 16V 工作电源电压范围（不需要控制系统 3.3V电源）
●DMOS 输出晶体管采用（上下总 RON< 1Ω typ）
●采用紧凑型封装（SSOP10）

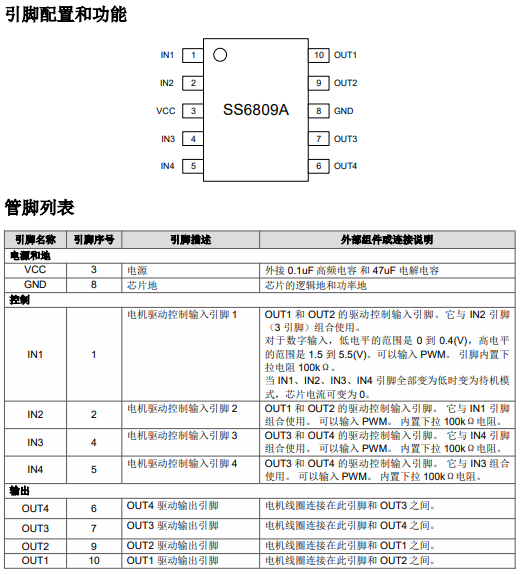

●引脚兼容 LV8548MC
●待机时电流零消耗
●可并联使用（驱动通道并联）
●内置刹车功能
此外，SS6809A其引脚设计完全兼容行业主流型号LV8548MC，可直接替换现有设计，无需修改电路板布局，相比DRV8837、TB6612FNG等同类产品，该芯片将驱动逻辑、功率MOSFET及保护电路高度集成，外部仅需少量无源元件；尤其适合成本敏感的消费级和工业级产品。
应用场景：
家电领域：驱动冰箱风门电机（0.5A级）实现精准温控，或控制干衣机滚筒电机，噪音降低。
工业设备：在POS打印机中同步走纸电机与切刀机构，响应速度提升至毫秒级。
舞台灯光系统：支持步进电机半步模式平滑调节聚焦镜头，定位精度达0.1°
SS6809A凭借高集成度、低功耗、多重保护机制，为12V系统提供了高效可靠的电机驱动解决方案，其在低功耗、高兼容性及广泛适用性方面的优势，使其成为工业、家电及消费电子领域的优选芯片,联系工采网：19168597394（微信同号）获取产品PDF规格书、报价、样品申请。
