单声道桥接音频功率放大器通过合并两个声道输出信号实现功率倍增，其核心原理是利用两个声道反向驱动负载（如扬声器），使电压叠加后功率提升。
单声道桥接模式下，功放将两个独立声道的输出信号进行反相处理后叠加。例如：当其中一个声道输出电压为 v1 时，另一个声道输出反相电压 -v2（通常 v1 和 v2 幅度相等），扬声器接收到的总电压为 v1 + (-v2) = v1 - v2。由于反相叠加，负载两端的电压差值达到单声道输出的两倍，根据公式 P = V²/R（功率与电压平方和电阻成反比），最终输出功率约为原单声道功率的4倍。
主要用于汽车音响系统、专业音响设备及需要大功率驱动的场景（如低音炮），通过提升低音响应和动态范围优化音效。
工采网代理的国产Codec芯片 - CJC8974A是一款低功率、高质量的立体声编解码器，设计用于便携式数字音频应用，以及一种单声道桥接音频功率放大器，在由5V电源供电时，能够将3W的连续平均功率传输到4Ω负载中，THD小于10%。
该设备集成了完整的接口到一个立体声耳机或线路输出端口。外部组件的要求大大降低，因为不需要单独的耳机放大器。优秀的片上数字信号处理执行图形均衡器，三维声音增强和自动电平控制的麦克风或线路输入。CJC8974A可以作为主机或从机操作，具有各种主时钟频率，包括12或24MHz，或标准的256fs频率，如12.288MHz和24.576MHz。不同的音频采样率，如96 kHz，48 kHz，44.1 kHz，直接从主时钟产生，而不需要一个外部的PLL。
CJC8974A在电源电压降至1.8V时工作，尽管数字核心可以在降至1.5V的电压下工作以节省电力，并且所有电源的较大电压为3伏。芯片的不同部分也可以在软件控制下断电。CJC8974A提供了一个非常小和薄的5x5mm COL包，理想的用于手持和便携式系统。

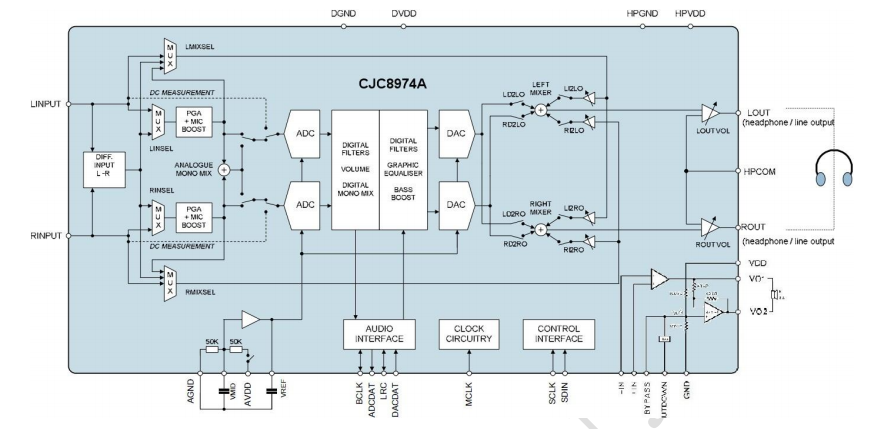

结构图：
音频芯片 - CJC8974A的特性：
DAC信噪比91 dB（“A”加权），THD-81.2dB在48 kHz，1.8V
ADC信噪比92.7 dB（“A”加权），THD -82dB在48 kHz，1.8V
2个芯片上的耳机驱动程序
-THD-78dB，信噪比93 dB，16Ω负载Hz，1.8V
数字图形均衡器
低倍
-7 mW立体声播放（1.8V电源）
-13个mW记录和回放（1.8V电源）
低电源电压
-模拟1.8V至3V
-数字机芯：1.5V至3V
-数字输入/O：1.8V至3V
256fs / 384fs或USB主时钟速率：12MHz，24MHz
音频采样率：8、11.025、16、22.05、24、32、44.1、48
88.2,96个kHz从内部从主时钟产生
PO在10%THD+N，1 kHz
LD：3Ω，4Ω负载3W（型），2.5W（型）
所有其他软件包： 8Ω加载1.5W（类型）
停机电流0.6µA（类型）
电源电压范围为2.0V至5.5V
在1W连续平均输出功率下，1 kHz时的THD
至8Ω0.5%（Max）
5x5mm COL包
在国产音频Codec芯片领域，光华芯生产的国产Codec芯片便是其中的佼佼者。了解更多关于光华芯国产Codec芯片的技术应用，请登录工采网官网进行咨询。
