SS6952T是一款专为电机一体化应用设计的大电流单通道H桥电机驱动芯片，可提供高达7A的峰值输出电流，支持刷式直流电机、步进电机单相或感性负载（如螺线管）的精准控制；采用N型功率MOSFET构建H桥结构，集成整流与限流电路，并支持快/慢/混合三种衰减模式，可满足不同应用场景的需求。
SS6952T采用eTSSOP28封装，可达50V耐压范围，RDS(HS+LS)典型值仅150mΩ，支持PWM控制，提供4级电流台阶（通过I0/I1引脚配置100%、71%、38%、0%输出）并行数字接口简化控制逻辑，支持ENBL/IN1和PHASE/IN2双模式输入选择；还具备低功耗睡眠模式，内置多重保护机制，包括过流保护（OCP）、短路保护、欠压锁定（UVLO）和过温保护（TSD）并通过nFAULT引脚提供故障状态输出。
产品特征：
■单通道 H 桥电流控制电机驱动器
– 单个直流有刷电机
– 一个步进电机单相
–PWM 控制接口
■固定频率下电流控制可选择
– 2 bits 电流控制，提供4个电流台阶
■低导通阻抗的金属氧化物半导体场效应晶体管(MOSFET)
– 24V，Ta = 25℃时可实现7.0A最大驱动电流（在保证散热良好条件下）
– 24V，Ta= 25℃时 RDS(HS+LS)为150mΩ（典型值 HS + LS）
■供电耐压50V
■睡眠模式低电流
■内置3.3V基准电压
■带散热片的表面贴装封装
■保护特性
– 过流保护 (OCP)
– 热关断 (TSD)
– 欠压闭锁 (UVLO)
– 故障显示 Pin（nFAULT）

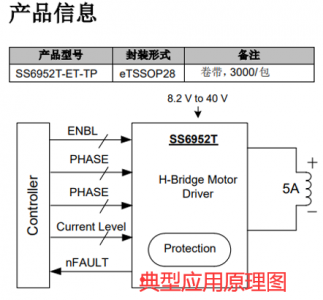

典型应用场景
工业设备：工业缝纫机、自动化机械臂。
办公设备：打印机、扫描仪电机控制。
消费电子：智能机器人、家用电器驱动模块。
SS6952T是一款高性能、高集成度的电机驱动芯片，其高集成度、低功耗和多重保护功能使其在电机驱动方案中具有显著优势，尤其适用于需要高精度控制和可靠性的应用场景，联系工采网“在线客服”提供产品PDF、技术支持和DEMO板、可申请样片。
