集成了32位RISC处理器和SPDIF音频接口的音频编解码

音频编解码器的工作原理主要涉及将音频信号转换为数字格式并进行压缩处理,以实现高效存储和传输。

音频编解码器采用三种主要技术:

波形编码‌(如PCM):直接对音频波形进行数字化,适用于CD质量音频(44.1kHz采样率,16位比特深度)。

参数编码‌(如LPC):通过分析音频参数(如共振峰频率)进行压缩,适合语音识别场景。

混合编码‌(如CELP):结合波形和参数编码技术,平衡音质与压缩效率,常见于移动通信。

编码参数:

采样率‌:决定每秒采集声音样本的数量(如44.1kHz对应CD音质)。

比特率‌:每秒传输的二进制数据量(如128kbps适合流媒体,192kbps接近CD音质)。

帧结构‌:将连续采样分割为固定长度帧(如10ms一帧),便于压缩和同步。

CJC2100

工采网代理的国产USBCodec芯片 - CJC2100,是一款基于Cortex-M0+的单片机,专为USB耳机设备而设计。它集成了一个32位的RISC CPU和8KB的SRAM、USB、UART、IIC、音频编解码器、GPIO、定时器、WDT、PWM、SPI、IIS、SPDIF、PDM、SARADC、PLL、LDO等。

CJC2100可以通过SPI接口从外部闪存启动。开机后,程序从外部闪存读取到内部SRAM中进行执行。

CJC2100可以运行到48MHz,它的设计特别小心,以较小化功耗,同时允许灵活性,以达到高性能。它包括针对单个IP的时钟门控,CJC2100可以在不同的节能模式下进一步操作:正常、空闲、待机、关机,不同的模式有不同的时钟和电源策略。

CJC2100芯片集成了2个AHB总线和1个APB(与AMBA协议兼容)。CPU核心在一个AHB总线中作为AHB主操作,DMA控制器在其他AHB总线上作为AHB主操作。一个AHB2APB桥用于外设配置。

CJC2100集成了1KB的引导ROM。当ISP可用时,CPU从内部引导ROM引导,从UART总线接收程序代码,并在外部闪存中存储。如果启用了正常模式,CPU从内部引导ROM引导,从外部SPI闪存获取程序代码,并存储在内部SRAM中,然后,重新映射内存配置,从内部SRAM引导。

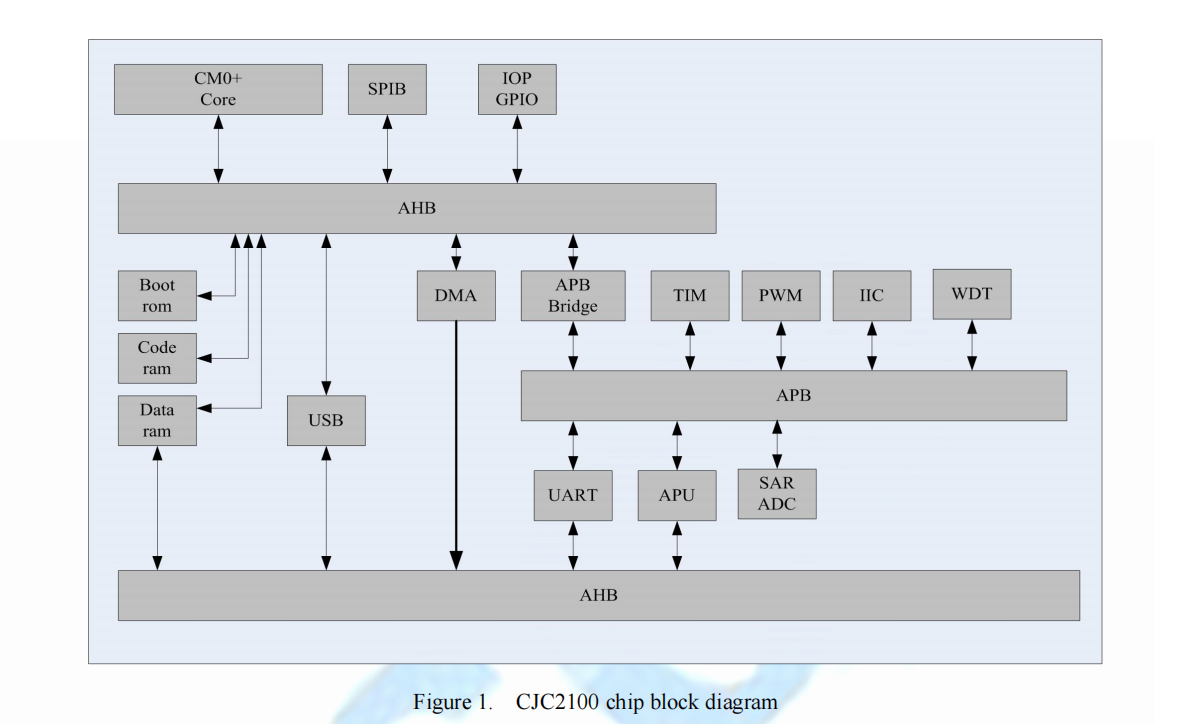

系统框图:

CJC2100-1

音频芯片 - CJC2100特性:

皮质-M0+类似

LDO

-内置的LDO,为较宽的工作电压range:3.3V/1.8V

支持高达16KB的程序内存

RAM:8KB SRAM

通过USB/UART进行系统内编程和电路内编程

时钟控制

-可编程系统时钟源

-12MHz内部rc振荡器(25℃时精度为1%)

-支持外部晶体振荡器

-10 KHz内部低功率rc振荡器,用于看门狗和空闲唤醒

USB合规性

-USB规范。V2.0高速/全速模式兼容

-USB音频类V1.0/V2.0兼容

-USB人机界面设备V1.1兼容

-支持USB暂停/恢复/重置功能

-支持控制、中断、批量和同步数据传输

工作温度:-20~+85度

封装:SSOP 16

在国产音频USBCodec芯片领域,武汉光华芯生产的国产USBCodec芯片便是其中的佼佼者。了解更多关于武汉光华芯国产USBCodec芯片的技术应用,请登录工采网官网进行咨询。
