全数字音频放大器的工作原理基于脉冲宽度调制（PWM）技术，通过数字信号处理实现音频信号的放大与还原。
核心工作原理：
信号调制：输入的模拟音频信号通过比较器与三角载波对比，生成与信号幅值成正比的PWM脉冲信号。该信号控制开关管的通断时间，形成占空比可调的脉冲序列。
功率放大：开关管根据PWM信号快速切换导通/截止状态，在输出端产生高频脉冲序列。此阶段通过高频变压器和开关电源技术实现能量转换。
信号还原：通过低通滤波器（如LC滤波器）消除高频载波分量，还原出原始音频信号。理论效率可达100%，实际产品效率普遍超过90%。
由工采网代理韩国NF（耐福）的NTP8818是一款单芯片全数字音频放大器，包含立体声放大系统所需的功率级。该芯片集成了多功能数字音频信号处理功能，采用高性能高保真全数字PWM调制器，并配备两个大功率全桥MOSFET功率级。
数字功放芯片 - NTP8818接收32kHz、44.1kHz、48kHz和96kHz采样频率的数字串行音频数据。在立体声模式下，它在没有散热器的情况下提供2 x 20瓦的功率。
NTP8818配备混音器和双四分频滤波器，可实现响度控制、扬声器响应补偿及参数均衡等核心音频处理功能。
NTP8818的所有功能都可以通过I2C主机接口总线的内部寄存器值进行控制。

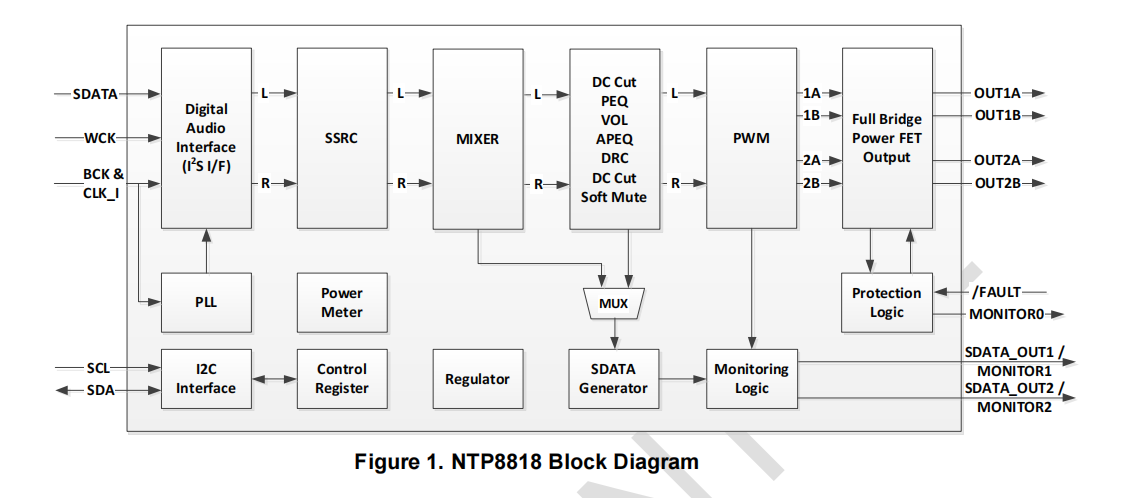

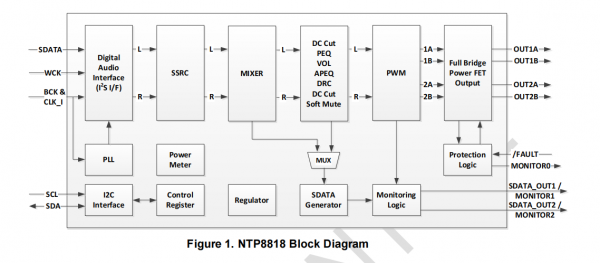

结构图：
音频功放芯片 - NTP8818特性描述：
2 CH立体声（15W x 2 BTL）
宽工作电源电压范围（7V至20V）
SDATA发电机（I2S输出）
浮点运算
24个可编程双二阶滤波器
-扬声器补偿
-低通滤波器、高通滤波器、直流截止
-高级参数均衡器
3段动态范围控制
响度控制
保护电路
-OCP（过电流保护）
-OTP（过温度保护）
-UVP（欠压保护）
-BQ/DRC校验和
音量/软静音/功率计/NS反馈
智能PWM开关
高效率
直流保护
-DC滤波器
-系数存储器校验和
-调制指数检查
在国内越来越多的音箱领域中采用韩国NF的音频数字功放芯片；可广泛应用于家庭影院、KTV、AI智能音箱等等场所；多款不同功率型号可选；并提供原厂技术支持；联系“在线客服”可获取相关PDF规格书、询价单，申请样品等。
