异步采样率转换器（ASRC）通过数字域技术实现输入与输出采样速率的完全解耦，其核心原理如下：将输入采样速率映射为任意所需输出采样速率，支持非整数倍转换（如44.1kHz转48kHz），分辨率可达几分之一赫兹。
数字滤波重组：通过数字锁相环和多项式插值技术，将输入采样数据转换为所需输出速率，消除时钟同步限制。
解耦时钟系统：独立调整输出数据速率（ODR），避免输入时钟（MCLK）调整带来的时钟抖动问题。
工采电子代理的MS8422N是一款24位，高性能异步采样率转换器，它集成了数字音频接口接收器，它支持IEC60958，S/PDIF，EIAJ CP1201和AES3接口标准。音频数据由音频接口接收器或三线串行音频输入端输入，通过2个三线串行音频输出端输出。在软件模式或硬件模式下，可通过控制端口控制MS8422N。
MS8422N是一款24位，高性能，单片CMOS立体声异步采样率转换器电路，它集成有可根据EIAJCP1201、IEC-60958、AES3和S/PDIF接口标准解码音频数据的数字音频接口接收器。
音频数据通过3线串行音频端口或兼容AES3的数字接口接收器输入。音频数据通过两个3线串行音频输出端口中的一个输出。串行音频端口可使用24、20、18或16位的数据。数据进入数字接口接收器可扩展到24位。输入和输出的数据可完全异步，或与连接到XTI的一个外部的数据时钟同步，或与从输入的S/PDIF或AES3数据中恢复出来的主时钟同步。

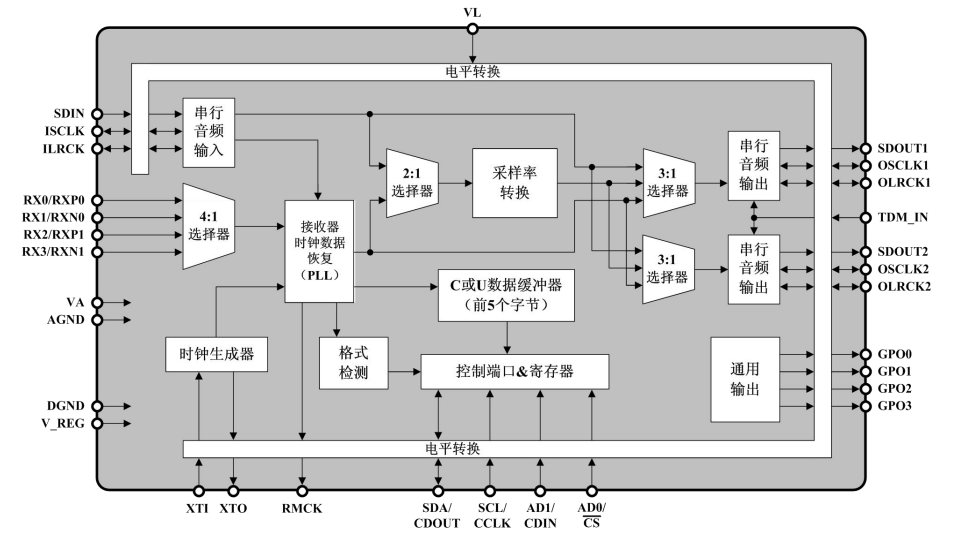

内部框图：

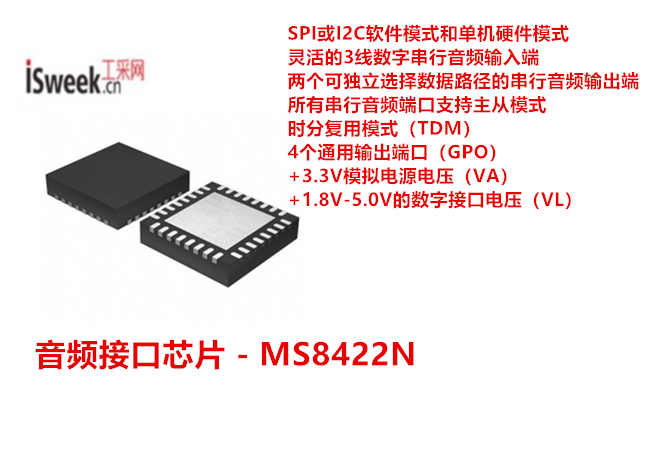

音频接口芯片 - MS8422N的特性：
SPI或I2C软件模式和单机硬件模式
灵活的3线数字串行音频输入端
两个可独立选择数据路径的串行音频输出端
所有串行音频端口支持主从模式
时分复用模式（TDM）
4个通用输出端口（GPO）
+3.3V模拟电源电压（VA）
+1.8V-5.0V的数字接口电压（VL）
兼容IEC60958，S/PDIF，EIAJ CP1201和AES3协议
28kHz到216kHz的采样频率范围
2:1差分AES3或4:1 S/PDIF输入多路器
低抖动时钟恢复
无需外部PLL滤波器器件
可选择和自动的时钟转换
片内通道状态数据缓存
自动检测压缩的输入音频数据流
解码CD的Q Sub-Code
140 dB动态范围
-120 dB THD+N
音频芯片 - MS8422N的应用：
数字记录系统
数字混频控制台
高性能数模转换器
数字音频处理器
机顶盒
计算机
汽车音频系统
在国产音频接口芯片领域，瑞盟科技便是国产品牌中的佼佼者。了解更多关于瑞盟科技国产音频接口芯片的技术应用，联系ISweek工采网“在线客服”获取产品PDF、技术支持和DEMO板、可申请样片。
