Codec是“COder/DECoder”的缩写；主要负责数字与模拟信号的转换;它可将电脑里的数字信号转变成模拟声音信号输出，或者是将外界输入的模拟声音信号转换成数字信号；且同时具有D/A（数字讯号转换成模拟讯号）和A/D（模拟讯号转换成数字讯号）转换功能。
该设备包括两个作为 MIC输入的模拟输入，即 MICIP 和 MICIN。当麦克风电话是单端模式时，我们可以使用 MICIP 作为输入 PIN。如果麦克风电话是差分的，那么应该使用MICIP和MICIN作为输入PIN。带有自动电平控制(ALC)的可编程增益放大器可以保持记录音量的恒定。片上立体声 ADC和DAC采用多比特低阶过采样架构，具有高质量，以低功耗提供较佳性能。
工采网代理的国产Codec芯片 - CJC8991是一种低功耗，高质量的编解码器，专为便携式数字音频应用而设计。具备高质量的音频处理能力和功能，同时具有功耗低和体积小的优势。这些特点使其成为便携式数字音频应用如MP3和迷你磁盘播放器/录音机的理想选择。采用立体声24位多比特 delta sigma ADC和DAC，并带有过采样数字插值和抽取滤波器。
CJC8991可以作为主机或从机运行，具有各种主时钟频率，包括USB设备的12或24MHz，或标准256fs速率如12.288MHz 和24.576MHz。不同的音频采样率，如96kHz,48kHz, 44.1kHz直接从主时钟产生，而不需要外部锁相环。
CJC8991可以在电源电压降至1.8V的情况下工作，数字运算单元可以在低至1.5V的电压下工作以节省功耗，所有电源的较大电压为3.3V。芯片的不同部分也可以在软件控制下单独断电。CJC8991采用非常小巧的4x4mm COL封装，非常适合在手持设备和便携式系统中使用。
该设备将完整的接口集成到一个立体声耳机或线路输出端口。由于不需要单独的耳机放大器，因此大大降低了对外部组件的要求。数字信号处理为麦克风或线路输入执行音频均衡器、三维声音增强和自动音量控制。
数字音频编解码器DAC输出信号首先进入模拟混频器，模拟输入和post-ALC信号也会被添加到该混频器。此混音可在线和耳机输出。

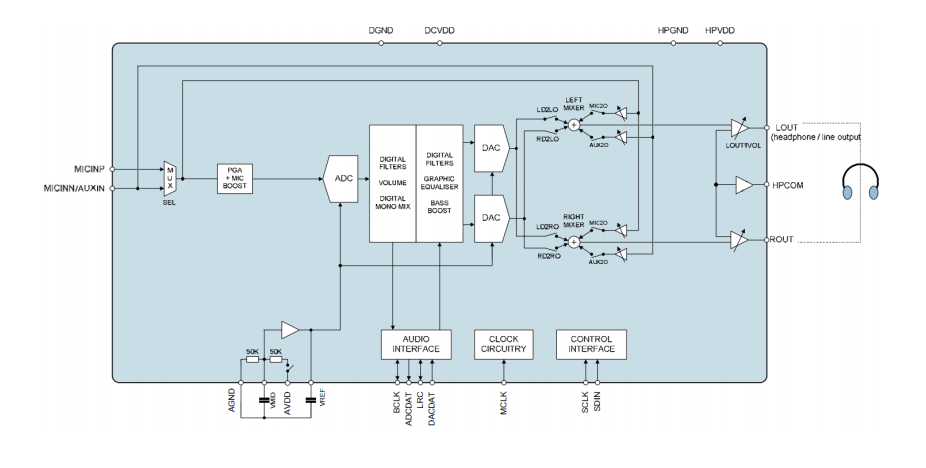

框图：

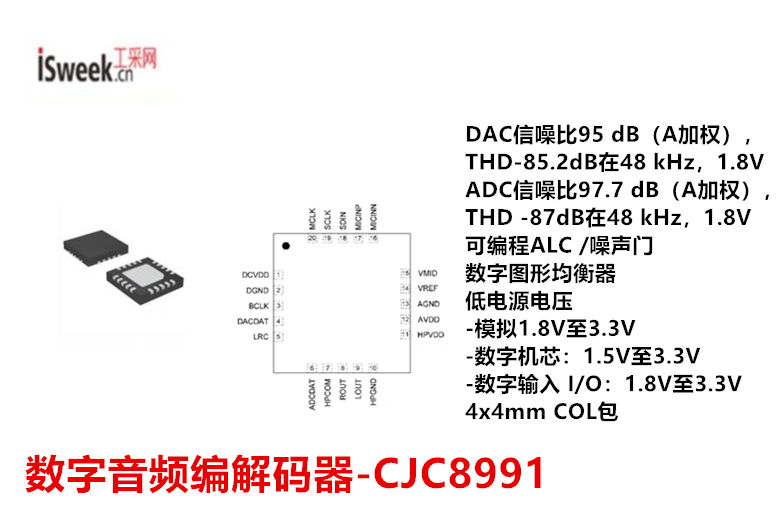

音频芯片 - CJC8991的特性：
DAC信噪比95 dB（A加权），THD-85.2dB在48 kHz，1.8V
ADC信噪比97.7 dB（A加权），THD -87dB在48 kHz，1.8V
可编程ALC /噪声门
2个芯片上的耳机驱动程序
-THD-84.5dB，信噪比94 dB，带有16Ω耳机，电压可在48 KHz，1.8V时使用
数字图形均衡器
低倍
-7mW立体声播放器(1.8V电源）
-13mW记录和回放(1.8V电源）
低电源电压
-模拟1.8V至3.3V
-数字机芯：1.5V至3.3V
-数字输入 I/O：1.8V至3.3V
256fs / 384fs或USB主时钟速率：12MHz，24MHz
工作电压低至1.8V（数字核心可降至1.5V），立体声播放功耗仅7mW，续航能力提升30%
支持模块化电源管理，可单独关闭未使用功能（如ADC、DAC或输出驱动），进一步节能
内置耳机放大器，省去外置元件，简化电路设计
采用4x4mm COL封装，体积小巧，适合空间受限的便携设备
CJC8991以专业音频性能与极致能效，灵活的接口设计（支持I2S、DSP模式）和丰富的数字处理功能，为消费电子厂商提供了高质量编解码器，联系工采网“在线客服”获取PDF规格书、样品与完整方案支持。
