SS8812T是一款高效、可靠的双通道H桥电机驱动芯片，该芯片集成了两路完整的H桥驱动电路，每路可持续输出1.6A电流（在24V、25°C条件下）工作电压范围覆盖8.2V至36V，支持驱动两个有刷直流电机、一个双极步进电机或其它感性负载,其先进的电流控制架构支持整步、2细分、4细分及软件可调的高细分步进模式，适用于多种精密运动控制场景。
SS8812T电机驱动芯片适用于打印机、安防相机、机器人、办公设备等多种电机一体化控制系统,其设计兼容性强、外围电路简洁，是DRV8812等同类芯片的理想替代方案；采用PWM斩波控制，内置4档可调电流台阶（100%、71%、38%、0%）可通过AIO/AI1、BIO/BI1引脚灵活设定，实现转矩与功耗的平衡，提供快衰减、慢衰减及混合衰减三种模式
核心特性
■ 双通道H桥驱动：可独立控制两个直流电机或一个步进电机
■ 宽电压工作范围：8.2V–36V，适应多种电源环境
■ 高输出能力：每通道1.6A持续电流，低导通电阻（典型值720mΩ）
■ 智能电流控制：支持PWM斩波，提供4档电流台阶（100%、71%、38%、0%）
■ 多重衰减模式：快衰减、慢衰减与混合衰减可通过DECAY引脚灵活选择
■ 低功耗睡眠模式：静态电流极低，适用于电池供电设备。
■ 全面保护机制：过流保护（OCP）、过温保护（TSD）、欠压锁定（UVLO）故障状态
技术优势亮点
■ 混合衰减模式：通过DECAY引脚悬空即可启用，兼顾电机运行平滑性与效率。
■ 电流检测精度高：内置5倍增益电流感应放大器，支持外接低阻值检测电阻，降低功耗。
■ 散热优化：裸露焊盘设计有效提升散热性能，支持长时间高负载运行。
SS8812T在功能、性能与封装上均与TI的DRV8812高度兼容，可完美pin-to-pin替代：
电气兼容性：工作电压、输出电流、控制逻辑与DRV8812一致，可直接替换无需修改电路。
控制接口一致：支持相同的使能、方向、电流设置与衰减模式控制方式。
保护功能齐全：具备过流、过热、欠压保护，且故障输出引脚设计相同。

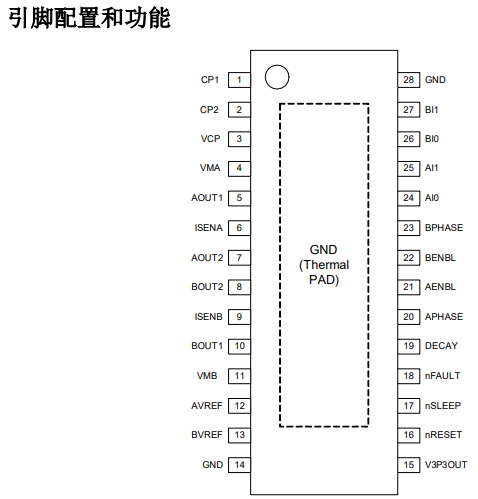

封装兼容：采用eTSSOP28封装，带有散热焊盘，布局与DRV8812完全一致。
SS8812T在散热（裸露焊盘）、基准电压输出（3.3V V3P3OUT）及混合衰减模式上表现更优。
