DSD（Direct Stream Digital，直接比特流数字）是一种专为高保真音频设计的数字编码格式，其播放器的工作原理与传统PCM（脉冲编码调制）格式的播放器有本质区别。DSD播放器的核心在于直接处理和还原1比特的高采样率音频流，而非将数字信号转换为多比特的PCM后再解码。
DSD无损播放器的工作原理：
接收DSD数据流：播放器从存储介质（如SACD光盘、网络流媒体或本地DSD文件）接收原始的DSD数据流。该数据流是由1比特（0或1）组成的高速序列，采样率通常为2.8224 MHz（CD的64倍）或更高（如5.6448 MHz的DSD128）。
数字域处理与噪声整形：DSD数据流在数字域内进行处理。由于DSD采用Σ-Δ（Sigma-Delta）调制技术，其量化噪声被“推挤”到了人耳听觉范围之外的高频段（远高于20 kHz）。播放器内部的数字信号处理器（DSP）会进行必要的噪声整形和滤波，以优化信号质量。
数模转换（DAC）：这是DSD播放的关键步骤。处理后的DSD数据流被送入一个专门的1比特DAC（数模转换器）。这个DAC的核心是一个高速开关电路，它根据DSD流中每个比特的值（0或1）来驱动输出级。当比特为“1”时，输出一个正向脉冲；当比特为“0”时，输出一个负向脉冲或零电平。由于采样率极高（数百万次/秒），这些密集的脉冲序列在时间上形成了一个连续的模拟波形。
工采网代理的BP2668Ax是一款面向智能音频应用的高性能音频SoC芯片。采用32位RISC双核架构，集成FPU、FFT加速器和AI加速器，支持SIMD和DSP指令，具备强大的计算能力与低功耗特性。集成4路32位Audio ADC和4路Audio DAC，支持高保真音频输入输出。集成蓝牙6.0和2.4GHz无线音频模块，以及USB2.0高速控制器等多种外设接口。同时，芯片支持丰富的音效处理算法，如专业卡拉OK算法、回声消除、人声激励等，配合完善的软件开发工具链，可大幅缩短产品开发周期。适用于蓝牙/ Wi-Fi智能音箱、Soundbar、车载音频、直播录音设备、AI语音交互设备等多种音频终端。
DSP芯片可以提供高质量的音频处理功能，通过DSP音频处理芯片，DSP芯片还可以提供自动调音和消除回声等功能，进一步优化声音的质量和纯净度，进一步提升K歌音箱的性能和功能。

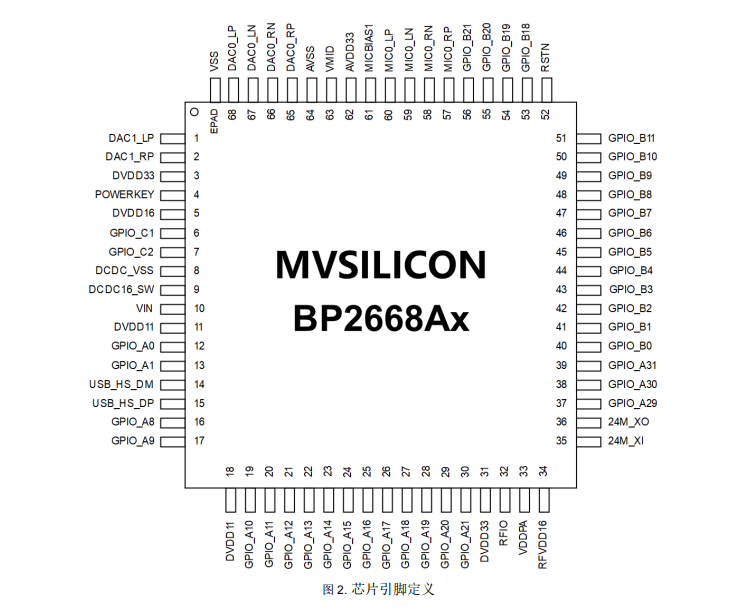

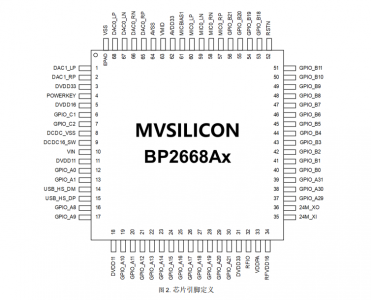

引脚定义和描述：

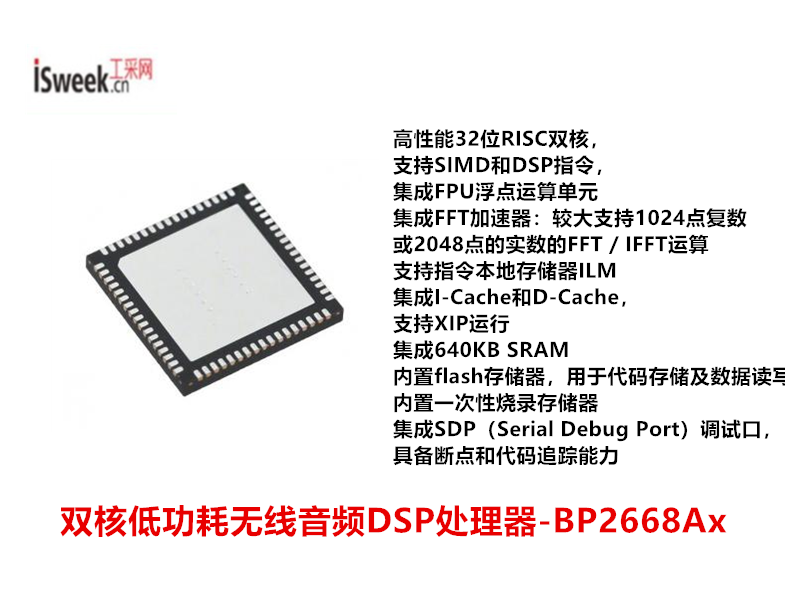

DSP处理芯片 - BP2668Ax的特性：
内核和存储：
高性能32位RISC双核，支持SIMD和DSP指令，集成FPU浮点运算单元
集成FFT加速器：较大支持1024点复数或2048点的实数的FFT / IFFT运算
支持指令本地存储器ILM
集成I-Cache和D-Cache，支持XIP运行
集成640KB SRAM
内置flash存储器，用于代码存储及数据读写
内置一次性烧录存储器
集成SDP（Serial Debug Port）调试口，具备断点和代码追踪能力
核1支持32个中断向量和4层中断优先级
核2支持32个中断向量和4层中断优先级
音频：
4路32bit Audio ADC，SNR≥105dB，采样率范围：8KHz ~ 384KHz
支持2路模拟麦克风，单端或差分输入，带AGC功能
支持模拟立体声线路输入，可配置到两组不同引脚
集成2组数字麦克风（DMIC）PDM接口
4路32bit Audio DAC，SNR≥120dB，采样率范围：8KHz ~ 384KHz。2路支持单端或差分输出，另2路支持单端输出
支持直驱16Ω或32Ω耳机2个全双工I2S，采样率8K ~ 384KHz，较大有效位宽32 bit，支持数据线扩展，可配置为1线、2线或4线数据IO模式。I2S模块还支持了TDM接口，可配置为1线或2线数据IO模式，支持多达32通道音频流的输入输出
2个S/PDIF接口，支持接收和发送（双工），支持HDMI ARC音频
支持DSD Native接口，采样率范围：DSD64 ~DSD512
3路立体声转采样模块，FSI：8K~384K，FSO：8K~384K
封装和工作温度：
QFN68（8mm x 8mm）
环境工作温度：-40℃到 85℃
DSP音频处理芯片 - BP2668Ax的应用场景：
Party K歌/乐器+蓝牙&TWS音响；含户外拉杆音响/便携式&手提K歌音响
高品质24bit纯蓝牙音响（蓝牙音响，便携式音箱，桌面音响，书架音响）
车机 蓝牙Audio方案
纯DSP处理器应用（如Karaoke/防啸叫/AI消人声/星空音/AI降噪）
电竞游戏音箱
电视声霸（星空音影院模式/音乐模式/游戏模式）
直播声卡/直播声卡音响/电脑PC声卡
手持K歌麦克风
Mini 小型化DJ调音台（多进多出含DSP算法）
车载DSP调音功放器
高品质DSD无损播放器
乐器、混响器、人声&音乐效果器
Hi res高品质 2.0书架音箱（有线/无线版本）
电脑USB声卡音响（24bit/192K高品质音质）
24bit/192K高品质 USB耳麦/TYPE-C耳机/USB声卡
从高保真音质还原到个性化音效创造，从灵活控制调试到稳定环境适配，BP2668Ax为音频设备提供优质音频处理解决方案，如需了解BP2668Ax的PDF规格书、样片申请或技术支持、DOME板；可联系工采网“在线客服”。
