双桥式电机驱动器是指电路中使用两个电路桥来控制电机的旋转方向和速度的一种驱动方式。双桥驱动电路通常由四个电子开关组成，这四个开关分别与电机的两个端子相连。通过控制这四个开关的通断状态，可以改变电机中的电流方向，从而实现电机的正转和反转。同时，通过调节开关的状态，还可以改变电机的电源电压和电流，实现调速功能。
主要特点：
双向控制：能够满足电机正、反向旋转的需求。
调速功能：通过控制电子开关的状态，灵活调节电机的转速。
高效能：通过适时地开关电子开关，减少能量的损耗，提高驱动效率。
稳定可靠：使用的电子器件通常都是高可靠性、高耐受性的器件，确保电路的稳定性和可靠性。
适用性广：适用于多种电机类型，如直流电机、步进电机、交流电机等。

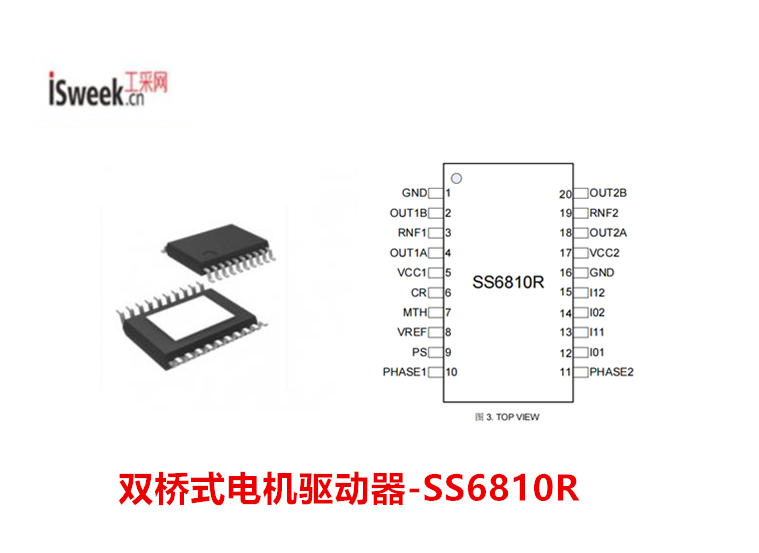

工采网代理的SS6810R是一款功能丰富的PWM电流驱动的双极低功耗电机驱动集成芯片，其工作电压范围为10V至40V，具有两路H桥驱动，能够输出40V/1A的电流，具有较大的输出能力和多种保护功能，可兼容BD68610;适用于各种电机驱动应用，能够提供稳定、高效的控制性能。
该设备的额定电源电压为42V。输入接口采用palaa-in驱动模式。电流衰减的间隔，快速衰减/慢衰减比可以以适当的方式进行控制。此外，电源可以由一个单一的系统驱动，这简化了设计。SS6810R使用了eTSSOP20 173mil封装，背面有一个暴露的热垫，符合Rohs标准，引线框架100%无铅。
通过电机绕组的电流由一个固定的PWM周期来调节，PWM周期由连接到CR引脚的电阻和电容器决定。当H桥通电时，电机的电流上升和电流上升速率由直流电压和电感绕组共同决定。一旦电流达到设定的斩波器阈值，关闭h桥，以防止电流进一步上升，直到下一个PWM循环开始。

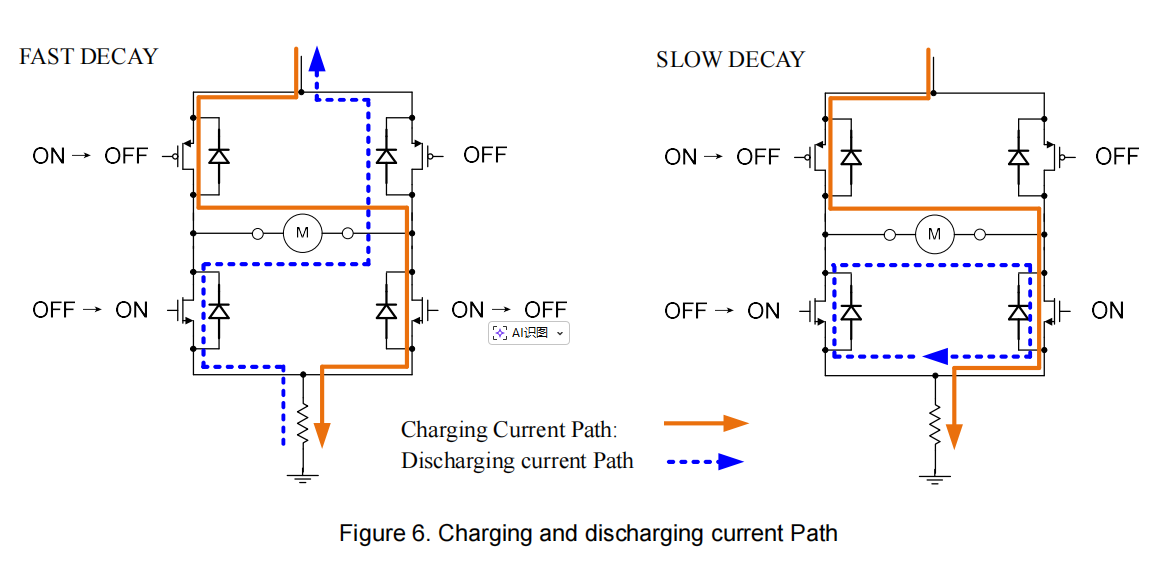

充放电电流路径：
电机驱动芯片 - SS6810R的特性：
高驱动能力：每通道输出1A，工作电压范围10V–40V
低导通电阻：上管 0.83Ω（典型），下管 0.55Ω（典型）
灵活电流控制：2 位DAC支持4档电流设置（0%、33%、67%、100%）
可调衰减模式：通过MTH引脚设置快衰减、慢衰减或混合衰减
多重保护机制：
过温保护（TSD）
过流保护（OCP）
欠压保护（UVLO）
过压保护（OVLO）
内置下拉电阻：逻辑输入引脚默认下拉，提高系统稳定性
电流衰减模式可选:
慢衰减：电流下降平缓，转矩稳定，适用于全步模式或低频微步
快衰减：电流下降快，波形失真小，适用于高频微步驱动
混合衰减：结合两者优点，提升控制精度与效率。
马达驱动芯片 - SS6810R的应用：
POS机：驱动票据打印头。
打印机：控制走纸与打印头定位。
安防相机：驱动云台进行精确的镜头转动。
办公自动化设备：如扫描仪、复印机中的扫描头移动。
游戏机与机器人：控制关节或传动装置。
舞台灯光：驱动光束或颜色轮的精准变换
SS6810R以双路H桥、灵活的电流衰减模式、丰富的保护功能为核心，提供高效、可靠、易于集成的步进电机驱动解决方案，适用于多种高精度运动控制场景，通过合理的外围元件选型与PCB布局，可快速实现高性能的电机驱动系统，产品详细PDF资料、寻样测试、技术支持可联系ISweek工采网“在线客服”。
