从PD 3.0到PD 3.1，USB‑C端口的最大输出功率从100W跃升至240W，输出电压也拓展至48V；功率密度竞赛之下，充电器的体积越做越小，而内部温度却越来越高。MOS管作为电能变换的核心开关，其选型直接决定了快充方案的效率、温升与可靠性，工采网代理的MOS管覆盖15V~250V的完整电压系列，为PD快充提供了从Vbus开关到同步整流的完整MOS管解决方案。

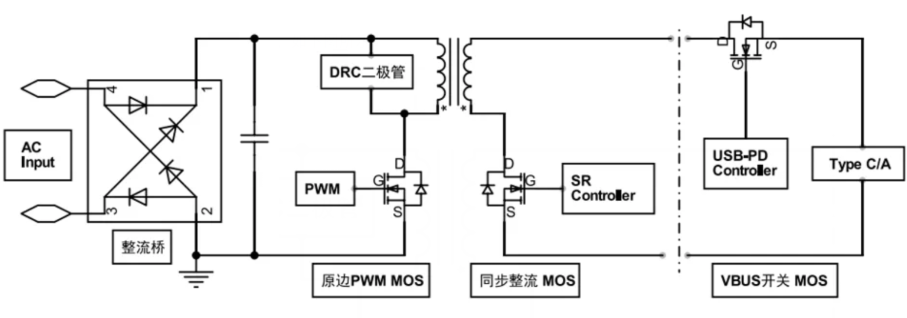

MOS管在PD快充中主要体现在两个位置：
1、Vbus负载开关：Type-C接口到电路之间，需要一只开关管控制Vbus通断，设备接入时打开通路，拔出或异常时切断，防止倒灌和过流，这个位置主流采用N沟道MOSFET，因为N沟道的导通电阻更容易做低，驱动方案成熟，成本也更有优势。选型要点就一个字：低，导通内阻必须低，因为Vbus上流过的是全电流，内阻越高，损耗越大，发热越严重。
2、同步整流：反激式PD充电器的副边，传统肖特基二极管整流方案，二极管有0.3–0.7V的正向压降，在低压大电流输出时压降占输出电压的6%–14%，效率损失相当明显，换成N沟道MOS管做同步整流，导通压降=导通电阻×电流，做到几毫欧级别时，损耗远低于肖特基二极管。
PD快充MOS管选型，需注意三个参数：
1、导通电阻Rds(on) ：决定了导通损耗和温升，功率段越往上，对Rds(on)的要求越苛刻；在同步整流部分，Rds(on)尤为关键。
2、栅极电荷Qg ：影响开关损耗和驱动要求，大功率和高压侧位置尤其需要关注，低Qg器件可减少驱动损耗并降低EMI。
3、封装：DFN5×6通用性高；空间紧张用DFN3×3；高功率场景则需要双管并联。在小型化的PD适配器中，过大封装会带来散热不良与体积不兼容的问题。
此外，PD电源采用高频PWM控制MOS管频繁开关会带来严重的dv/dt与di/dt应力，容易产生EMI干扰。同时，PD适配器多为封闭结构，MOS管产生的热量难以快速导出，特别是在同步整流部分，容易形成局部过热，选型时需重点关注耐压值、导通电阻、开关速度及散热封装。
由工采网代理的覆盖了Trench、Planar、SGT、Super-Junction四大工艺，其中：
1）SGT（屏蔽栅沟槽）MOSFET系列：已实现30V~250V全电压量产；该系列产品的比导通电阻（Rsp）和品质因数（FOM，即Rds(on)×Qg） 经实测可对标英飞凌OptiMOS5的水平。这意味着在相同的芯片面积下，SGT器件能够实现更低的导通损耗和更快的开关速度，恰好契合PD快充对高频、高效、小型化的追求。
2）Trench（沟槽）MOSFET系列：已实现15V~250V全电压量产，该系列产品的Rsp和雪崩耐量（EAS） 性能可对标IR、AOS等国际品牌；对于同步整流等需要承受一定电压尖峰的应用，高EAS值保证了器件的鲁棒性，避免因异常浪涌导致失效。

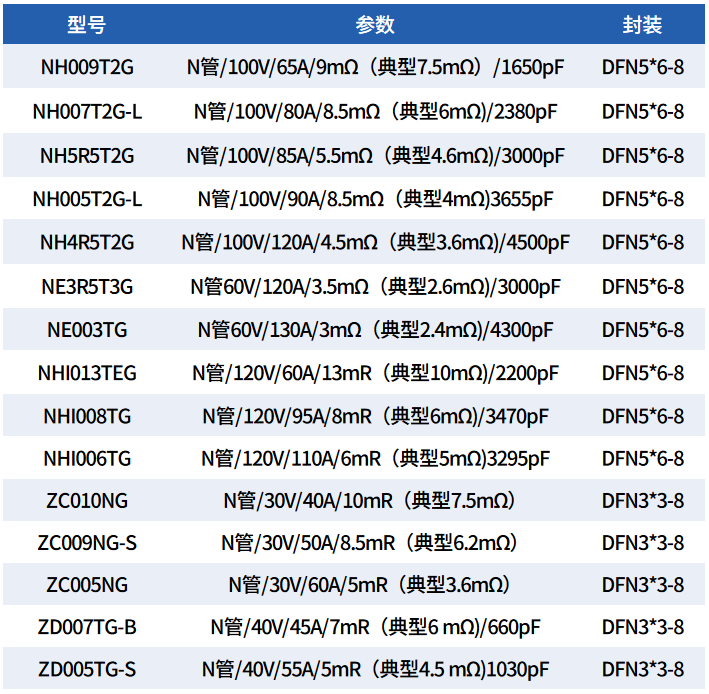

在封装上，提供30种封装规格，常出的TO-252、DFN、SOP-8、SOT23/3/6、TO-220F等总占比超70%，其中DFN5×6和DFN3×3等小封装产品，正是PD快充适配器小型化设计所急需的。
一、针对Vbus开关应用，工采网提供多个低导通电阻的N沟道MOSFET选项：
（1）DON60N03T：采用SGT技术，漏源电压30V，连续漏极电流高达60A，导通电阻仅4.5mΩ@10V。栅极电荷量仅9nC@10V，开关速度快、驱动损耗低，DFN5×6-8封装，是小型化PD适配器Vbus开关的理想选择。
（2）DOZ60N03：同样为30V/60A的N沟道MOSFET，导通电阻5mΩ@10V，栅极电荷量42nC@10V，耗散功率45W。与DON60N03T形成互补，为不同封装偏好的设计提供备选。
（3）DB007NG：采用先进沟槽技术，漏源电压20V，连续漏极电流55A，导通电阻＜6.5mΩ@4.5V，适用于单节锂电池供电的低压PD快充场景。
二、在同步整流应用上产品型号推荐：
1、DOD50N06：采用沟槽技术，漏源电压60V，连续漏极电流50A，电容1928pF，栅极电荷量47nC@10V，导通电阻仅11mΩ@10V（最大值15mΩ@4.5V）采用TO-252封装，在60V耐压等级中兼具低导通电阻和合理栅极电荷的平衡，是30W~65W PD快充同步整流的优选方案。
2、DOP50N06：同为60V/50A的N沟道MOSFET，导通电阻15mΩ@10V，栅极电荷量48nC@10V，TO-220封装，耗散功率达85W，适合散热要求更高、空间更充裕的大功率PD快充。
3、SPN9971：采用先进沟槽技术，漏源电压60V，连续漏极电流30A，导通电阻＜30mΩ@10V。在30A电流等级中提供了更经济的选型方案，适合30W左右的中低功率PD快充。
MOS管的选型直接决定了PD电源的效率、温升和体积，从Vbus开关的4.5mΩ超低导通电阻，到同步整流的60V/50A大电流能力；从DFN5×6的小型化封装到TO-220的高散热方案，ISweek工采为PD快充提供了一套覆盖不同功率段、不同封装需求的完整MOS管选型方案，有需要的可联系“在线客服”
