双通道直流马达驱动芯片的核心工作原理是基于两个独立的H桥电路，通过逻辑控制内部功率开关（MOSFET或BJT）的导通组合，改变流过电机的电流方向，从而实现正转、反转、制动及调速。
芯片内部集成两路完全独立的H桥驱动单元，每路H桥由4个功率开关管（通常为NMOS/PMOS或BJT）组成“H”形结构，电机连接在H桥中间的横杠两端。
双通道独立性：通道A和通道B可分别驱动两台直流电机，或组合驱动一台双相步进电机，互不干扰。
功率器件选择：现代芯片多采用全NMOS架构配合电荷泵升压技术，以降低导通电阻（Rds(on)）并提升效率；部分老式或高压芯片仍使用BJT或混合结构。
工采网代理的SS6226是一款专为低电压下工作的双通道直流电机驱动集成电路，可提供高效、稳定的电机控制，具备低导通电阻和高集成度的特点，支持电机的正转、反转、停止和刹车四种控制模式，并内置过热保护机制，为遥控玩具车、小家电、打印机、智能家居、工业设备等机电一体化电机应用等领域提供解决方案。

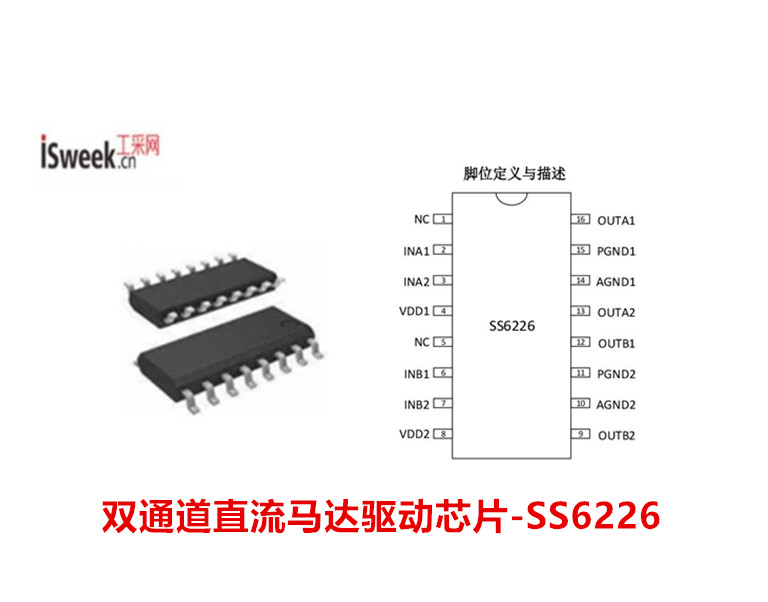

SS6226提供 SOP16、SOP8、SOT23-6L 多种封装类型，其工作电压2.4V至7.2V，集成两个独立的H桥驱动通道，可同时控制两个直流有刷电机，或通过并联方式驱动一个更大电流的电机，通过简单的双逻辑电平输入（INx1, INx2）即可实现每个通道的正转、反转、停止（高阻态待机）和刹车四种功能；其待机电流典型值仅 0.2uA，工作电流典型值为0.2mA。

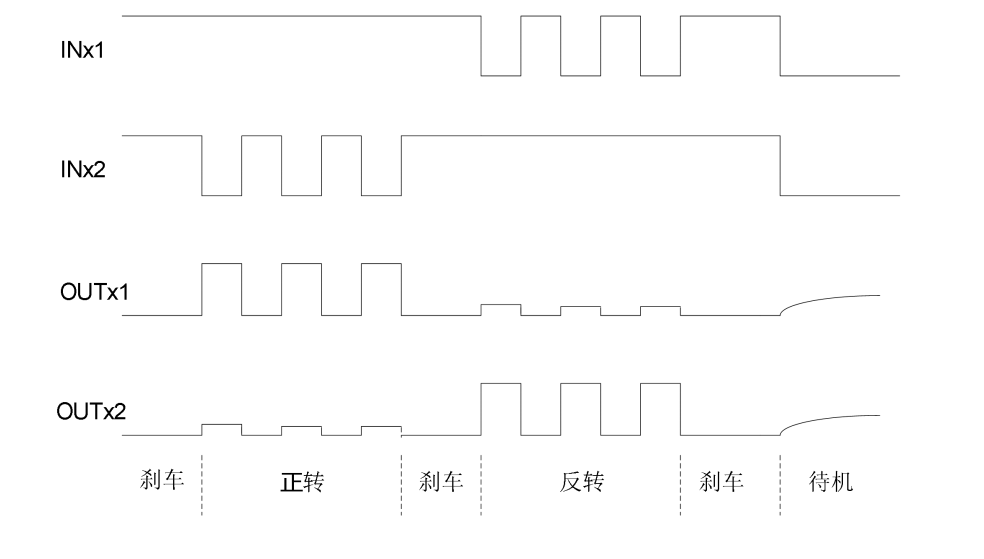

建议输入方式：
电机驱动芯片 - SS6226的特性：
工作电压范围: VDD =2.4V to 7.2V
低待机电流 : (typ. 0.2uA)
稳定输出：峰值电流达2A（SOP8）持续电流1.4A（@5V）
低导通电阻：典型值0.6Ω（SOP16封装）驱动效率高
内置过热保护：自动监测芯片温度，异常时切断输出，提升系统可靠性
双通道独立控制：可同时驱动两个直流有刷电机
电气性能：
输出电流能力：连续输出电流可达1.4A（SOP8封装）
输入兼容性强：高电平识别电压≥2.0V，低电平≤0.8V
低静态电流：工作电流典型值仅为0.2mA
电机驱动器 - SS6226的应用：
玩具与模型：遥控车、机器人、航模的电机控制。
小型家电：个人护理电器、小型风扇、电动窗帘。
办公自动化：打印机、扫描仪进纸机构。
工业控制：低功率阀门驱动、泵浦驱动。
SS6226以其高效性能、可靠的保护机制、灵活的调速能力，成为低电压直流电机驱动领域的优选方案，为开发者提供了便捷、高效、可靠的电机控制体验，助力各类电子产品实现更加智能、节能的运行效果，联系工采网“在线客服”获取相关商品、询价单、申请样品。
