率能推出SS8833T双H桥电机驱动芯片,该芯片工作电压为 2.7V至15V,每个通道负载电流可达1.0A。每个H桥的输出驱动器块由 P+N 沟道功率 MOSFET组成,配置为H桥以驱动电机绕组,每个H桥包括调节或限制绕组电流的电路;可以驱动两个直流有刷电机、一个双极步进电机、电磁阀或其他电感负载。
SS8833T可兼容替代TI的DRV8833、中科微AT8833CT、MPS的MP6507等型号,适用于POS打印机、视频安全摄像头、机器人技术、投影仪自动对焦镜头、工业自动化和电池驱动的玩具等应用场景;提供三种封装形式:ETSSOP16(5mm×6.4mm )QFN4x4-16L(4mm×4mm) QFN3x3-16L(3mm×3mm)支持4路PWM控制接口,可实现精准的扭矩和速度控制。
产品特性:
●宽电源电压范围:2.7V 至15V
●两个内部全桥驱动器
●低静态电流:1.1mA
●低睡眠电流: 1μA
●热关机和欠压锁定保护
●过电流保护(OCP)
●过温输出报警
●低MOSFET导通电阻(HS:650mΩ;LS:350mΩ)
SS8833T单通道持续负载电流达1.0A,峰值电流可达1.3A,满足中低功率设备的驱动需求,在正常工作模式下,静态电流仅为1.1mA,眠模式下,静态电流更是降低至1uA,此外,内部安全功能包括使用外部限流电阻实现输出电流限制、欠压锁定、过电流保护(OCP)和过热保护关机。过温输出报警,可用于指示热关机。

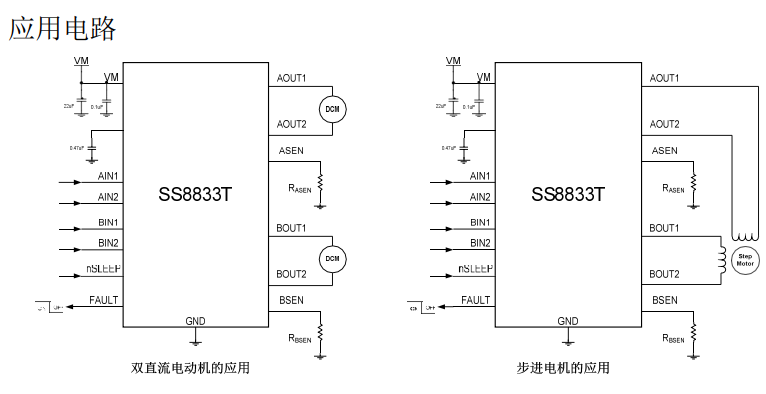

典型应用电路:
应用场景:
1、消费电子
●投影仪自动对焦:微步驱动技术实现镜头快速精准定位,同时抑制运行噪声。
●电池驱动玩具:宽电压与低睡眠电流特性延长游戏时间,简化电源设计。
2、安防与自动化
●摄像头云台控制:驱动云台旋转与镜头变焦,低噪声特性满足静默监控需求。
●工业机器人/传送带:双H桥独立控制机械臂关节,PWM响应速度达毫秒级,提升运动精度。
3、打印设备与POS系统
●用于热敏打印头进纸电机驱动,过流保护机制防止卡纸导致的电机烧毁
