SS6285L是一款集成度高的DC双向马达驱动电路，专为有刷直流电机设计，采用单H桥架构，通过两个逻辑输入端子（前进FI、后退BI）实现对电机的正转、反转及制动控制，内部集成了感性负载所需的续流二极管，能有效释放电机运行时产生的反向冲击电流，保障系统稳定运行。
产品描述

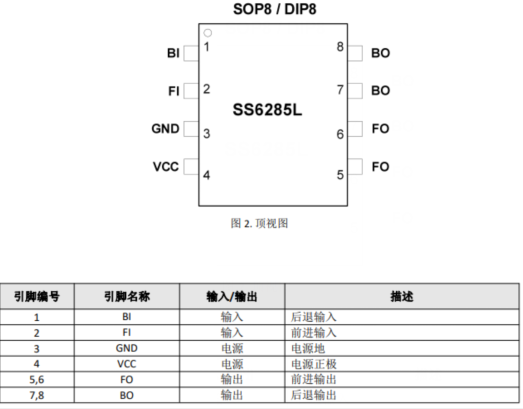

该芯片提供SOP8和DIP8两种封装形式，均符合ROHS规范，引脚框架100%无铅，其中SOP8封装最大持续输出电流为5.0A（峰值8A），DIP8封装最大持续输出电流为4.8A（峰值9A）此外，SS6285L可兼容替代市面上多款主流型号如：RZ7889、TMI8260、MC33932、DRV8874、AT8236、AM2837等。
SS6285L马达驱动芯片支持3.0V至18V的宽电压输入，适配多种电源环境，支持多节锂电池供电，支持最大持续输出电流5.0A，可轻松驱动大负载电机。其导通电阻（RDS(ON)）在1A负载下低至58mΩ，在3A负载下为71mΩ，待机电流小于1μA，静态电流约为1.0mA，PWM工作模式下电流约为2.5mA。
产品特性：
●驱动一路有刷直流电机
●微小的待机电流，小于1uA
●低 RDS(ON)电阻
●最大输出持续电流 5.0A
●工作电压范围：3.0V～18V
●有紧急停止功能
●有过热保护功能
●有过流嵌流及短路保护功能
典型应用领域
电子锁：电磁门锁驱动，提供可靠的开锁/关锁控制
玩具：各类电动玩具的电机驱动
无线充电：用于散热风扇控制或位置调整机构
机器人：小型机器人关节驱动、车轮驱动等

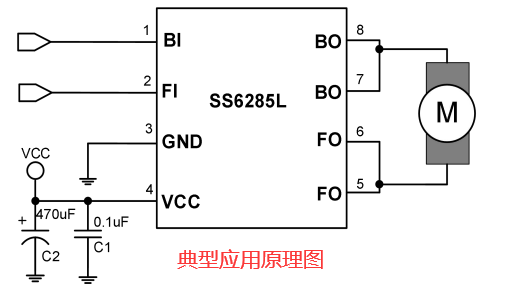

SS6285L作为一款高性能DC双向马达驱动芯片，集强劲驱动能力、极低待机功耗、完备保护功能于一身，配合简洁的应用电路设计，为各类直流电机驱动应用提供高性价比解决方案，如需样品或技术支持，可联系授权代理商“ISweek工采网”获取详细参数与数据手册。
