TRIAC调光器通过控制可控硅的导通角来调节LED灯具的亮度,其工作原理基于RC延迟电路和电位计实现调光控制。
TRIAC调光器主要由RC电路、触发二极管(Diac)和电位计组成。当输入电压达到触发二极管的触发阈值时,电路开始导通;通过调节电位计的阻值可改变导通角(即导通时间与周期的比例),从而控制负载的平均功率。
调光特性:
延迟调节:电位计的阻值越大,RC电路充电时间越长,导致导通延迟增加,缩短导通时间,降低亮度。
保持电流:需持续提供足够电流维持TRIAC导通状态,否则电路可能闪烁或无法正常工作。
工采网代理的WD15-S30T是一款内置4个稳压环节的交流直接驱动LED芯片,可从整流后的交流电压驱动多个串联LED,由于其外部元器件数量少,给设计带来极大的便利。WD15-S30T具有较高的LED电流驱动能力,可通过外部电阻调节电流。WD15-S30T将帮助工程师在LED照明领域生产出高效能、高设计效率、低成本等优秀产品。
WD15-S30T是一种四步LED照明驱动器IC,通过内部的四个由高压FET组成的步骤来控制LED照明系统的亮度。恒定的LED电流调节值可以通过外部电阻器进行控制。
WD15-S30T具有两种过温保护模式,可通过OTP_MD引脚选择。
当OTP_MD引脚断开时,过温保护在自动恢复模式下工作。当WD15- S30T的结温高于160°C时,所有LED灯熄灭。当结温低于过温保护的温度迟滞时,WD15- S30T会自动重启正常工作。

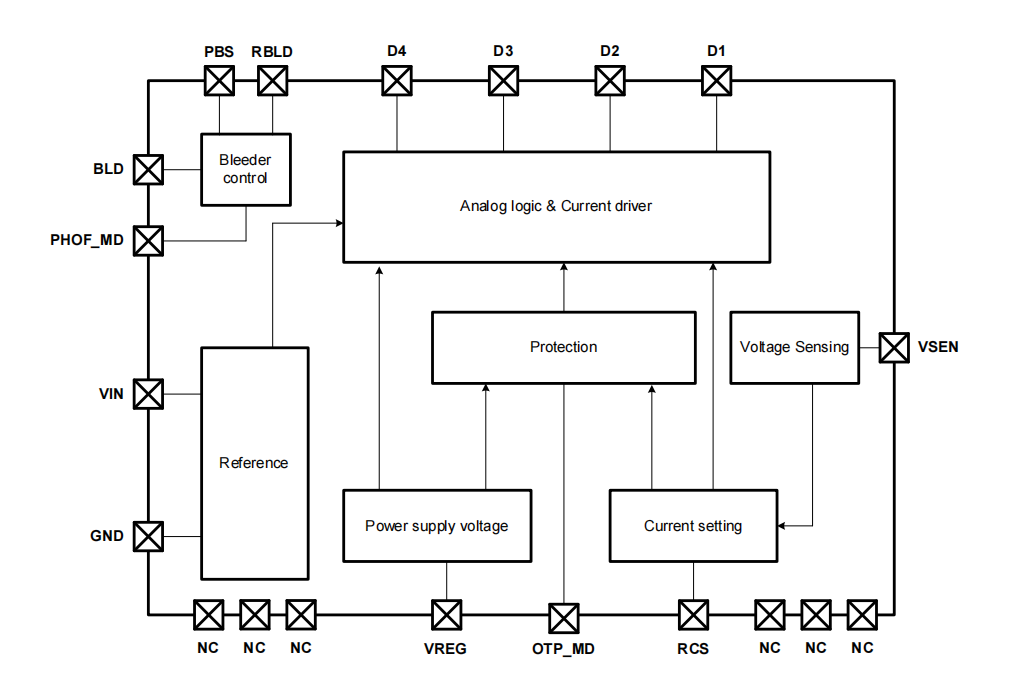

结构图:
LED驱动芯片 - WD15-S30T的特性:
LED直接从交流线路上驱动
宽输入范围:90VAC~305VAC
内置4步的恒流驱动
可调驱动电流
与三端双向可控硅调光兼容
包括漏电流,以提供晶闸管调光器的保持电流
包括外部MOSFET的栅极驱动器,为三端双向可控硅调光器提供锁存电流
由于保持电流和锁定电流,因此具有极好的三端双向可控硅调光器兼容性
功率因数高> 0.9
总谐波失真降低< 15%
过温保护
OTP模式可选:自动恢复或锁定
可选择的关机模式:关机激活或停用
EMI安全运行
热增强型QFN 20针
LED驱动IC - WD15-S30T的应用:
AC直流LED灯应用
下部照明
嵌入式灯
舱顶灯;吊灯;云幂灯;顶棚采光
韩国Wellang在LED驱动领域深耕多年,是该领域的佼佼者,想了解更多LED驱动芯片技术应用,请登录工采网进行咨询。
