双通道H桥驱动芯片通过独立控制两个H桥电路实现电机的独立驱动或同步控制。以下是其核心工作原理：
驱动方式：每个通道包含四个开关元件（如MOSFET或IGBT），分为上下桥臂。通过交替导通上下桥臂的开关元件控制电流方向，实现电机的正反转、制动及调速。
电机控制模式：
正转：同时导通上半桥的两个开关元件，电流从正电源经电机流向负电源。
反转：同时导通下半桥的两个开关元件，电流方向与正转相反。
制动：短接电机两端（导通上下桥臂对应开关元件），产生反向电流快速制动。
调速：通过PWM调节开关元件的占空比，控制电机平均电压实现调速。
内置过流保护（OCP）、过热保护（TSD）、短路保护及欠压锁定等安全机制，确保电路稳定性。部分芯片还支持睡眠模式以降低功耗。

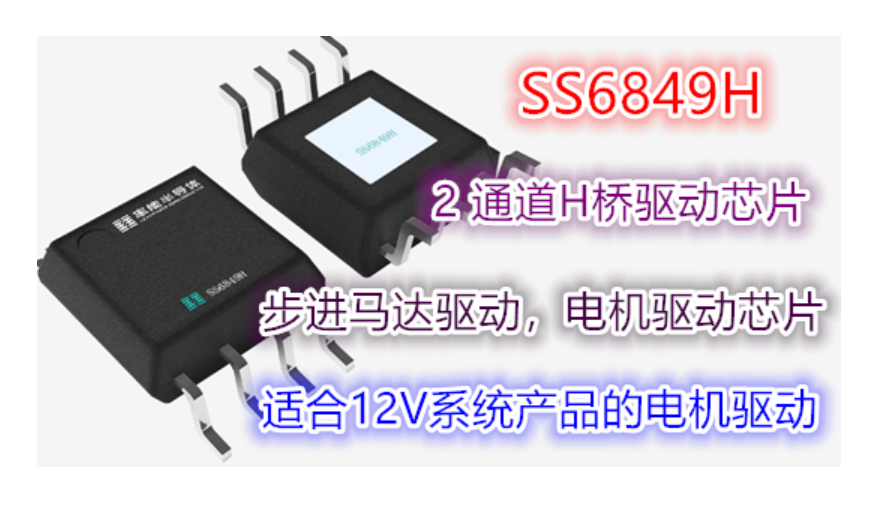

由工采网代理的电机驱动芯片 - SS6849H是一款2通道H桥驱动芯片；芯片每个H桥可提供1A峰值电流和均方根电流0.7A(在12V和Ta=25℃适当散热条件下)，可以驱动两台直流电机，一台并联直流电机，也可驱动步进电机，支持全步或半步。
SS6849H是一款双通道H桥驱动芯片，适用于12V系统产品的电机驱动，可兼容替代TMI8549和LV8549；其工作电压为4.0～20V，每个通道的负载电流可达1.0A；非常适用于打印机、舞台灯光以及智能家居产品中。
SS6849H内部有两个独立的H桥驱动器，每个H桥能够提供较大峰值电流1A和均方根电流0.7A。支持4路PWM控制接口，导通阻抗为0.96Ω；这使得它能够同时驱动两台直流电机，或一台并联直流电机，还可以用于驱动步进电机。步进电机驱动支持全步或半步，提供更多的驱动方式选择。
由于其出色的性能SS6849H在打印机、舞台灯光和智能家居等产品中得到了广泛应用。无论是需要精确控制的电机驱动，还是对可靠性和安全性有较高要求的应用，都能提供卓越的表现。

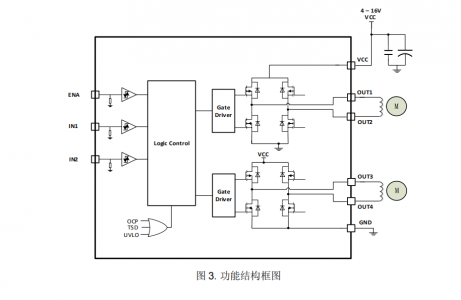

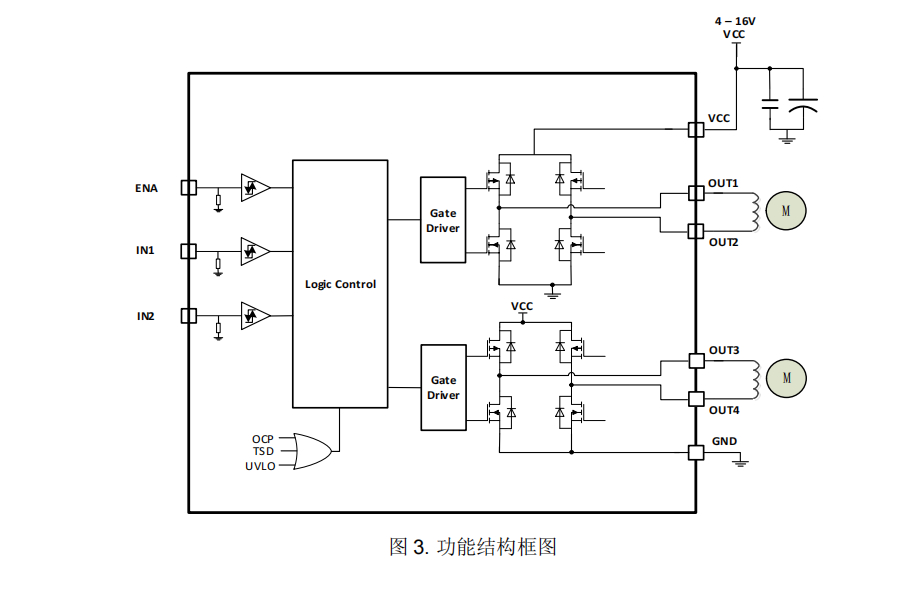

功能框架图：
马达驱动芯片 - SS6849H的特性：
VCCmax = 20V，IOmax =1A
4V至16V工作电源电压范围
不需要控制系统 3.3V 电源
采用N+P MOS输出，RON < 1Ω typ（HS+LS）
采用紧凑型封装（SSOP10）
待机时电流零消耗
可并联使用（驱动通道并联）
内置刹车功能
深圳率能半导体在电机驱动领域深耕多年，技术以及产品方面已经很完善，如果想了解更多电机驱动的技术资料，请登录工采网官网进行咨询。
