USBCodec芯片是集成数字信号处理、音频编解码及USB通信功能的芯片，其核心工作原理包括信号采集、数字处理、编解码转换和通信传输四个关键环节。
信号采集与数字处理：通过内置ADC模块对模拟音频信号进行采样和量化，转换为数字信号后，由DSP芯片进行混音、均衡、降噪等处理。
编解码转换：将处理后的数字信号通过内置DAC模块转换为模拟信号，输出至扬声器或耳机。
通信传输：通过USB接口实现即插即用连接，支持UAC协议（USB音频类协议），兼容Windows、macOS等系统。
功耗管理：采用低功耗设计，支持多种省电模式（正常、空闲、待机、关机），并通过时钟门控优化能耗。
工采网代理的国产USBCodec芯片 - CJC6822A，该芯片是一款基于Cortex-M0+的单片机，专为USB耳机设备而设计。CJC6822A采用QFN48 6×6紧凑封装，整合了音频编解码器、USB通信接口、16KB SRAM存储单元及多种外设模块（包括UART、I²C、SPI、I²S等）实现单芯片完成音频处理、数据传输与系统控制，内置32位RISC CPU核心，运行频率高达48MHz，能够高效处理复杂的音频编解码任务。
芯片支持192kHz的采样率与32位音频位宽，覆盖主流高保真音频格式，兼容USB音频类标准（UAC1.0/2.0）确保与各类设备的无缝对接，内置的音频编解码器信噪比优异，配合数字信号处理能力，可轻松实现降噪、回声消除等高级功能，内置LDO稳压器，支持宽电压（2.7V-5.5V）提供四档节能模式：正常模式、空闲模式、待机模式、关机模式，满足不同场景对精度和功耗的需求。
CJC6822A可以通过SPI接口从外部闪存启动。开机后，程序从外部闪存读取到内部SRAM中进行执行。CJC6822A可以运行到48MHz，它的设计特别小心，以较小化功耗，同时允许灵活性，以达到高性能。它包括针对单个IP的时钟门控，CJC6822可以在不同的节能模式下进一步操作：正常、空闲、待机、关机，不同的模式有不同的时钟和电源策略。

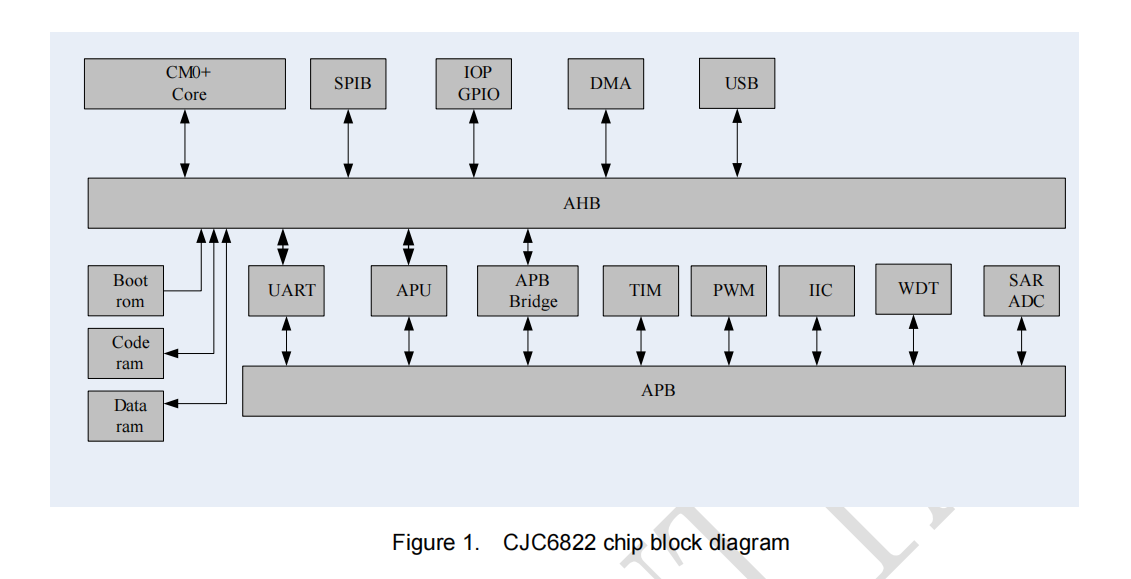

系统框图：
音频芯片 - CJC6822A的特性：
Cortex-M0+ 内核
内置 LDO：支持宽工作电压范围（3.3V/1.8V）
存储器：支持16KB程序存储器，16KB SRAM
系统时钟控制：可编程系统时钟源，包括4-6MHz内部RC振荡器（25℃时精度为 1%）、12MHz USB振荡器、外部晶体振荡器以及10KHz内部低功耗 RC 振荡器
USB兼容性：符合 USB Spec.V2.0 高速/全速模式，支持USB音频类V1.0/V2.0和USB人机接口设备V1.1，支持USB挂起/恢复/重置功能，支持控制、中断、批量和等时数据传输
音频编解码器：采样率支持192K/176.4K/96K/88.2K/48K/44.1K支持16/20/24/32位bit
I/O 端口：较多8个通用 I/O（GPIO）端口
定时器：3个内部定时器，可选择内部或外部时钟源，支持溢出和时间到中断，每个定时器有两个匹配寄存器，支持递增和递减模式
看门狗定时器：32位下计数器，内部或外部时钟源选择，可变超时复位周期，访问保护
PWM：1个16位定时器PWM通道，可编程占空比控制输出波形，自动重载模式或单次脉冲模式，捕获和比较功能
UART：可编程波特率，较高可达921.6K，支持38KHz红外收发器
SPI：SPI接口作为AHB设备用于引导加载程序，作为APB设备用于写回，速度可达40MHz
IIC：兼容Philips IIC标准
I2S/SPDIF：支持Sony/Philips数字接口格式SPDIF传输器，支持主/从模式和16/24/32位Bit
SARADC：1通道模拟输入，8位 SARADC，保证4位精度
其他：布朗输出复位（BOR），可编程3个阈值电平（2.7V/2.4V/2.0V，默认2.0V），可选BOR中断或复位，工作温度范围 -20~+85°C
CJC6822A凭借高集成度、低功耗、专业级音频性能优势，在USB音频设备领域展现出强大的竞争力，其高度整合的硬件设计显著降低BOM成本，灵活的接口配置则为USB耳机、智能音频设备及工业应用提供了无限可能；联系工采网“在线客服”获取样品与技术支持。
